EVGA早在2013年就发布了SuperNOVA G1系列电源,G是英文Gold的意思,代表着这是一个经过80Plus金牌效率认证的系列。到了2018年年初,EVGA更新了这一系列,新的系列被命名为”G1+”简称为”G+”。

EVGA SuperNOVA G+采用了新的方案,同时带来一些新的设计,比如:

– 更安静和更好的性能。
– 提供了1300/1600/2000W三款更高瓦数的型号可供选择;
– 从多路+12V输出更换为更适应当前大功耗CPU、显卡的单路+12V设计;
– 外壳尺寸有所缩短,1000/850W从200mm缩短为180mm,750/650W从180mm缩短为170mm;
– 650/750/850/1000/1300W型号从双滚珠轴承风扇更换为低转速下更安静的FDB流体动态轴承风扇,1600/2000W仍然为双滚珠轴承;

本篇评测的产品为EVGA SuperNOVA 1000 G+。价格方面,SuperNOVA 1000 G+的官方定价为1199元人民币,比1499元的SuperNOVA 1000 G3便宜了300元,G+整个系列依照不同型号,比G3便宜100、150、300元不等,如果能遇上促销活动,G+应该可以达到一元一瓦的价位,定价相当友好。

技术特征及卖点:

– 80Plus金牌
– 全日系电容
– 全模组化接口
– 135mm FDB风扇
– 超低输出纹波与噪声
– APFC+DC2DC设计
– 额定1000W@50℃输出能力
– 输出电压负载调整率小于2%
– 单路+12V,输出能力83.3A/999.6W
– 支持NVIDIA SLI / AMD CrossFire
– 符合欧盟ErP Lot6 2013能源规范
– 过电流、过电压、低电压、过功率、短路、过温度保护
– 10年质保

EVGA SuperNOVA 1000 G+技术规格


2. 开箱 Packaging,Contents & Exterior

EVGA SuperNOVA 1000 G+很好地延续了EVGA电源的外观设计风格,整个外观为黑色+金色主题,电源表面同样问抗指纹耐摩擦的皱纹漆。由于代工厂的不同,包装内盒设计、24Pin启动工具这些细节的地方都有微小的差异。

新的风扇煤气灶网罩我认为更好看,与EVGA其他型号不同,G+系列没有提供轻载风扇停转功能,也就没有温控切换按钮。

电源线材部分,整个G+系列都提供了2组CPU 4+4Pin,可以满足目前高端主板的需求。同时按照EVGA官网的兼容性表格所列举的模组线缆支持情况,G+可以兼容G2/G3/GP/GM/PQ/P2/T2的模组线。

以下图片都可点击放大。

3. 拆解 Teardown & Component analysis

汇总

制造商:全汉FSP
风扇: Protechnic Electric MGA13512XF-A25,12V/0.38A
瞬变滤波:4x Y电容、3x X电容、2x 共模电感,CM02X泄放IC
浪涌电流保护:保险管、MOV压敏电阻、NTC热敏电阻、继电器
整流桥:2x Shindengen LL25XB60,600V/25A@113℃
主电容:NipponChemi-con KMS系列 450V / 270μF x2 总计54uF / 2000h @105℃
APFC:3x Infineon IPA60R160P6 (650V / 15A @100℃ / 0.16Ω) ,1x ?升压二极管
主开关管:2x Infineon IPA80R310CE(800V / 10.6A @100℃ / 0.31Ω),1x CET CEF1186(800V / 6A  / 2.3Ω)
+12V整流:4x Infineon IPP023N08N5 (80V / 120A@100℃ / 2.3mΩ),TO-220封装;
5V/3.3V:6x Infineon BSC0901NS (30V / 94A / @100℃ / 1.9mΩ);
DC2DC PWM主控:ANPEC APW7159C
滤波电容:Nippon Chemi-Con KZE 系列电解电容、Nippon Chemi-Con固态电容、Rubycon YXG、ZLH系列电解电容
主控:FSP6600+ FSP6601
管控IC:Weltrend WT7527T (OVP/UVP/OCP/SCP/PG)

EVGA SuperNOVA 1000 G+使用的散热风扇来自Protechnic Electric永立电机的MGA13512XF-A25,12V/0.38A,13525尺寸,采用了FDB流体动态轴承。

AC插座背面的EMI小子板上焊接了AC插座、AC开关、1个X电容、1对Y电容和1个CM02X X电容泄放IC。

EVGA SuperNOVA 1000 G+的供应商为FSP全汉。采用了FSP6600+FSP6601控制的APFC+单端有源箝位正激(Active Clamp Reset Forward ,ACRF)+12V同步整流+DC2DC方案。

从丝印层来看,EVGA SuperNOVA 1000 G+和EVGA SuperNOVA 850 G+都是使用同一套方案。EVGA SuperNOVA G+的650/750和1300/1600/2000W应该使用另外两套方案。

顺便提一下,之前EVGA的GQ系列850/1000W也使用过这一方案,不过GQ的Q是”Quad”四倍的意思,12V用了4路设计,G+改为单路设计,电路上可能还有一些细微的差异。

EMI和浪涌保护电路,AC输入之后接着是保险管、MOV压敏电阻、X电容2个、Y电容1对、共模电感2个。

整流桥为2枚新电元LL25XB60,600V/25A@113℃,两枚中间夹一个铝合金散热片再固定到大的散热片上进行散热,余量巨大。

主电容为两颗NipponChemi-con KMS系列 450V / 270μF,总计54uF / 2000h @105℃,虽然总的容量不大,但是归于有源箝位正激拓扑的使用,保持时间还可以达标。

APFC MOS管的配置为三枚Infineon IPA60R160P6 (650V / 15A @100℃ / 0.16Ω) 。

PFC升压二极管安装到PWM级的散热片上,由于封装“装甲”非常厚,并不能很好地看清它的型号,猜测可能是ST公司的器件。

主开关管为2枚Infineon IPA80R310CE(800V / 10.6A @100℃ / 0.31Ω),绝缘封装,填充导热硅脂再安装到散热片。

另外一侧的箝位辅管则是华瑞的CET CEF1186(800V / 6A  / 2.3Ω)。

PFC+PWM级主控,FSP6600。

主变压器为EVGA定制款,利用有源箝位软开关技术,可以实现主变压器的双象限磁化,提高磁芯的利用率。

传递一次侧PWM信号的脉冲变压器。

+12V同步整流电路。

FSP6601作为二次侧专用主控。

同步整流MOS为4枚 Infineon OptiMOS 5代器件,IPP023N08N5 (80V / 120A@100℃ / 2.3mΩ),TO-220封装。4枚同步整流MOS和散热片中间都夹了一片铝合金散热片,并且加以导热垫和导热硅脂。

12V的储能电感采用阿诺德铁硅铝磁环+大线径铜线绕制。从这个角度可以看到EVGA SuperNOVA 1000 G+的温控取样点位于同步整流电路散热片上。从后续的测试环节也可以看到二次侧散热片和12V储能电感的温度是整个电源发热较为集中的区域。

5V/3.3V的DC2DC电路。

两路DC2DC的PWM主控为ANPEC APW7159C,5V/3.3V共用了6x BSC0901NS (30V / 94A / @100℃ / 1.9mΩ),每一路各3枚。

DC2DC的输入输出滤波电路。

5V、3.3V各使用一根金属棒导流到PCB边缘,随后使用粗壮的线缆连接到模组接线板PCB。

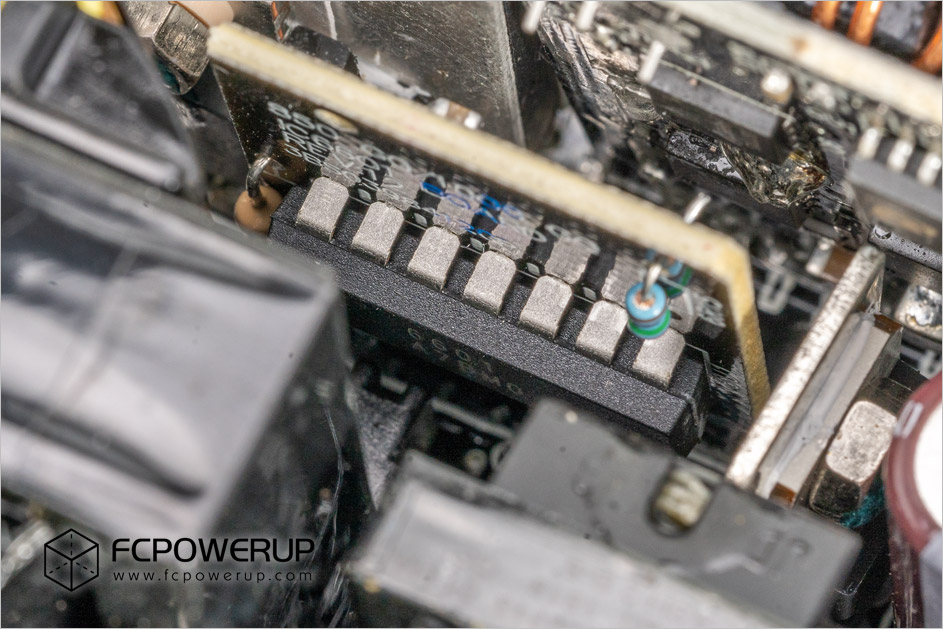

Weltrend WT7527T管控IC,提供OVP/UVP/OCP/SCP保护并且生成PG信号。

模组化接线板PCB背面。

模组接线板PCB正面。

PCB背面



4.测试 Tests

想了解我是如何测试电源,以及电源评测里测试的参数有何意义,可以阅读F站基础文章『我是怎么测试电源的』,本篇测试基于F站的电源测试方法v1.1。

静态均衡负载数据汇总

4-1. 电压稳定性 Load Regulation

Intel ATX12V规范中对于各组电压的输出范围有着明确的要求,在整个负载范围内,+12V、+5V、+3.3V和+5Vsb的输出范围应不超过±5%,对-12V的要求则是±10%。

12V电压负载调整率0.36%

5V电压负载调整率0.10%

3.3V电压负载调整率0.64%



4-2. 效率 Efficiency

230V效率, 100W-满载平均效率91.42%,峰值效率92.19%@300W。

都无论在230V还是115V,基本都需要200W输出以上才能进入90%效率阶段。



4-3. 轻载 Light Load Test

轻载测试分别为电源DC输出12W、30W、50W、75W和100W。



4-4. 风扇转速、温度 Fan Speed, Temperature

风扇转速

EVGA SuperNOVA 1000 G+使用的散热风扇来自Protechnic Electric永立电机的MGA13512XF-A25,12V/0.38A,13525尺寸,采用了FDB流体动态轴承。风扇一侧安装有塑料挡片防止气流短路。

测试环境温度为26.8℃,相对湿度55%。

EVGA SuperNOVA 1000 G+的散热风扇几乎全程以800转速运转,800W输出时开始加速,满载转速1200RPM。



满载温度

测试为满载10分钟之后关掉电源瞬间,移走风扇,拍下热成像图。室温26℃。

点1 整流桥温度在50℃左右;
点2主变压器温度在100℃左右;
点3 12V同步整流子板温度在70℃左右;
点4 DC2DC子板温度在60℃左右;
点5 主开关管散热片55℃左右;
点6 12V储能电感温度65℃左右;
点7 模组接线板PCB温度50℃左右。

对于一个千瓦级的电源而言,EVGA SuperNOVA 1000 G+的整体温度都正常,各点的温度在元器件的工作范围内。



4-5. 5Vsb待机 5V Standby

Intel ATX12V v2.52规范中对5Vsb的要求为:待机空载消耗小于1W,在0.045A、0.1A、0.25A、1A的负载下转换效率应该高于45%、50%、60%、70%。

5Vsb电压:



4-6. 交叉负载 Cross-Load Test

交叉负载是按Intel ATX12V 2.4、SSI EPS12V 2.92电源设计指导规范,结合高功耗核心CPU和高功耗独立显卡、低功耗的ITX/STX平台所设计。

重新调整过后,测试总共分为7个档:

CL1-整机轻载:测试整机处于极低负载时的电压稳定性。
CL2-辅路满载、12V轻载:5V、3.3V最大负载、12V轻载,模拟多个机械硬盘同时启动的情况。
CL3-整机满载:12V、5V和3.3V同时拉载到最大负载,模拟整机满载;
CL4-偏重12V、辅路轻载:12V最大负载、5V、3.3V轻载,模拟极限超频、或者使用单个SSD运行3D游戏的情况;
CL5-12V拉偏:极限拉偏,测试12V满载,5V、3.3V空载时的电压稳定性。
CL6-5V拉偏:极限拉偏,测试5V满载,12V、3.3V空载时的电压稳定性。
CL7-3.3V拉偏:极限拉偏,测试3.3V满载,12V、5V空载时的电压稳定性。

交叉负载主要考核电源输出电压的稳定性,同样输出电压必须在Intel ATX12V规范规定的±5%的范围内,电压偏离额定值越小越好。负载调整率即电压随负载变化的波动情况,数值越小则电压稳定性越强。

EVGA SuperNOVA 1000 G+的交叉负载电压表现:



4-7. 纹波及噪声 Ripple & Noise

纹波和噪声(Ripple & Noise)是电源直流输中的交流成分,一部分可能是交流电经过整流稳压后仍然存在的交流成分,一部分则是电路晶体管本身所产生的开关纹波和噪声,如果用示波器观察就可以看到电压像水波纹一样波动,所以叫纹波。过高的纹波会干扰数字电路,影响电路工作的稳定性。

Intel ATX12V v2.52中规定,+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb,对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.52规范给治具板测量点处并接去耦电容进行测量。

测试选择了有意义的7个档位,50W代表桌面待机的情况,100W代表办公和上网时的情况,300W代表单显卡游戏的情况,满载和拉偏则是测试电源各路最高负荷时的情况。

50W、100W、300W、1000W的测试电流配置情况同均衡负载,12V拉偏、5V拉偏和3.3V拉偏的电流配置则同交叉负载测试中的3档满载极限拉偏。

满载的三路主要输出电压纹波都在30mV以内,5V/3.3V的表现不错,EVGA SuperNOVA 1000 G+ 电源的电压纹波表现评级为A。

示波器截图

下图分别为电源的低频、高频纹波截图,通道1、2、3(黄色、青色、洋红)从上往下依次是12V、5V和3.3V的纹波,电源处于满载状态。



4-8. 浪涌电流、掉电保持时间 Inrush Current, Hold-Up Time

浪涌电流

浪涌电流(Inrush Current)是指电源接通AC交流电的瞬间流入电源的最大瞬时电流,由于对PFC电容进行迅速充电,所以该电流的峰值要远大于正常电源工作状态下的输入电流。过大的浪涌电流可能会损坏保险管、NTC热敏电阻、整流桥、AC开关等器件。测试条件为满载、264Vac 63Hz输入。

EVGA SuperNOVA 1000 G+ 电源的开机Inrush Current测得106.45A。

掉电保持时间

掉电保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间,按照最新的Intel ATX12V v2.52规范,T5 (AC loss to PWR_OK hold-up time)必须>16ms,说人话就是PWR_OK(Power-Good)的掉电保持时间要大于16ms,同时T6(PWR_OK inactive to DC loss delay)必须>1ms,即DC电压的掉电保持时间比PWR_OK还要+1ms,来保障其他硬件维持运转,总结起来就是PWR_OK必须>16ms,12V/5V/3.3V等DC电压必须>17ms。

有足够长的PWR_OK掉电保持时间,意味着面临16ms以内的AC掉电或者切换到UPS的间隙,电源能够维持电脑运转信号而不至于出现关机或者重启的情况,同时,比PWR_OK保持时间还长的DC保持时间维持了其他硬件的正常工作,否则其他硬件可能会出现来不及采取例如机械硬盘磁头归位、SSD掉电保护等应急措施。掉电保持时间不单对于电源从AC切换到UPS的间隙有益,也适用于其他诸如电网切换等情况。

掉电保持时间的测试条件为电源满载,230Vac输入。

EVGA SuperNOVA 1000 G+ 电源的保持时间测试结果如下表:

示波器截图及对比:

下方从左往右从上往下的示波器截图依次为12V、5V、3.3V及PWR_OK的掉电保持时间截图,EVGA SuperNOVA 1000 G+ 电源保持时间评级B+。



4-9.动态测试 Dynamic Test

为了迎合当前CPU/显卡功率暴增的大环境,F站电源测试方法v1.1重新加入动态测试。

F站第一阶段的动态测试设置为:

12V2:1A↔9A,Step Size 8A,Rise rate 1A/μS,相当于ATX12V 2.52中定义的CPU持续传输电流和峰值电流的平均差;

12V3:1A↔13A,Step Size 12A,Rise rate 1A/μS,相当于一张150W的显卡从满负荷到空载来回抽搐。

12V2和12V3同步拉载,模拟CPU和显卡同时运行,测试负载变化率分为10Hz、50Hz、100Hz、1kHz、10kHz等5个档。目前以测50Hz、100Hz做为主要性能区分,1kHz、10kHz不强调,若有电压上下冲幅值超标或者波形混乱再单独提出。

电源在测试过程中不触发OPP关机、不重启、不发生故障,Vpk1和Vpk2两个上下冲电压幅值不超过±5%(±600mV),则项目通过。电压从负载发生瞬变到电压稳定下来所消耗的时间Tr1和Tr2,我们称之为电压恢复时间,也是直接反映电源动态性能的参数。



EVGA SuperNOVA 1000 G+动态测试情况:

100Hz

Tr1:N/A,Vpk1:-216mV;

Tr2:3.7ms,Vpk2:156mV;

1kHz

Tr1:250μS,Vpk1:-180mV;

Tr2:250μS,Vpk2:112mV;

EVGA SuperNOVA 1000 G+动态测试中电源没有关机或者重启,12V电压值没有超出±5%。



5. 评级及总结 Rating & Conclusion

由于F站也没测过早期的EVGA SuperNOVA G1系列,性能方面没有上一代的数据可以对比。和同品牌的1000 G3进行比较,G3的纹波以及轻载效率要比G+表现好一些。

EVGA SuperNOVA 1000 G+性能均衡而且G+系列都提供了两组ATX12V/EPS12V 4+4Pin接口,便于用户在新一代的主板上使用新的CPU。

价格方面EVGA SuperNOVA G+系列的评级为B+,意味着价格/输出功率的比值非常接近1(就是定价友好,很实惠的意思)。

风扇没有轻载停转,有些用户可能喜欢,有些用户可能不那么喜欢。135mm的风扇,全程几乎都是800RPM,满载加速到1200RPM,中规中矩的表现。

细分项目评级:

外观:S-
做工用料:B+
转换效率:B-
电压稳定性:A+
纹波噪声:A
保持时间:B+
工作噪音:C
价格:B+
售后:A

EVGA SuperNOVA 1000 G+ 电源级别评定:T2,更新日期2018-11-16。

优点:

– 定价友好;
– 10年质保;
– 电压稳定性优秀;
– 用料、做工不错;
– 纹波抑制表现不错;
– 保持时间表现不错;
– 1000W@50℃的输出能力;
– 两组ATX12V/EPS12V线材;
– 外观不错,尤其新的风扇网罩;
– 全模组接线设计,兼容同品牌模组线;



不足:

– 轻载效率稍低;



注意:

– 没有轻载风扇停转模式;



官方网站:https://cn.evga.com/products/product.aspx?pn=120-GP-1000-X6
