2016年9月份,出品显卡著称的EVGA正式把PC电源引进中国市场,为国内用户带来了以SuperNOVA系列为代表的高性能、超长质保的电源。我在专栏刚建立时就测了四款第二代“EVGA SuperNOVA”电源,分别是SuperNOVA 550 G2、SuperNOVA 750 G2、SuperNOVA 850 P2和SuperNOVA 1600 G2。在2017年11月份,EVGA更新的第三代“SuperNOVA G3”电源在国内开卖 ,本文测的即新款的第三代SuperNOVA 1000 G3。

EVGA第二代“SuperNOVA G2”电源基于振华Leadex方案,之前的测试都显示出它们拥有优秀且均衡的性能。EVGA根据型号定位不同,分别提供了7年或是10年的质保时间,超长的10年质保服务后来被其他电源品牌所效仿。

EVGA在2017年底更新的第三代“SuperNOVA G3”电源则基于振华Leadex II方案,目前这一方案还没有其他品牌使用,应该属于EVGA独占。“SuperNOVA G3”在外观的明显变化是外壳长度缩短。SuperNOVA 1000 G2 的外壳长度是200mm,SuperNOVA 1000 G3缩短到150mm(如下图,引用自EVGA的京东产品页),便于在更多小尺寸机箱中安装。

本次评测的EVGA SuperNOVA 1000 G3目前在京东上的零售价格是1469元人民币。基于规格、性能方面的差异,EVGA采用的是“更新不换代”的策略,第三代SuperNOVA电源上市之后和第二代SuperNOVA电源同时在市场上销售,用户可以根据自己的预算和需求来选择。

技术特征及卖点:

– 80Plus金牌(虽然包装盒标签上真的没写这个,只打logo,但我还是想写出来)
– 全日系电容
– ECO温控系统
– 130mm HDB风扇
– 150mm长度机身
– Intel Haswell支持
– 超低输出纹波与噪声
– APFC+LLC谐振+DC2DC设计
– 额定1000W@50℃输出能力
– 输出电压负载调整率小于1%
– 单路+12V,输出能力83.3A/999.6W
– 支持NVIDIA SLI / AMD CrossFire
– 全模组化接口,兼容SuperNOVA G2模组线
– 符合欧盟ErP Lot6 2013能源规范
– 符合Intel ATX12V v2.32 & ESP12V v2.92标准
– 过电流、过电压、低电压、过功率、短路、过温度保护
– 10年质保(10年换新)

EVGA SuperNOVA 1000 G3电源规格



2.开箱

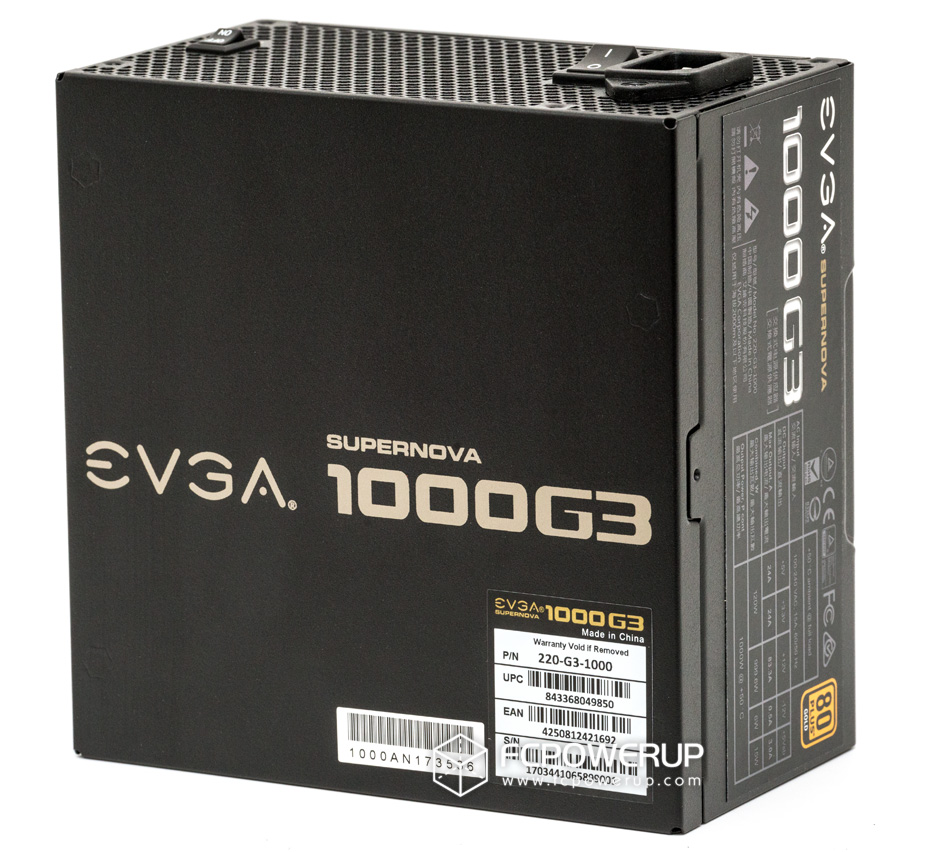

EVGA的产品包装都喜欢用深灰主题,板卡如此,电源也是如此,这款SuperNOVA 1000 G3的“1000 G3”字眼用的是深蓝色宇宙风格字体,神秘、有科技感。

包装盒背面印刷的是用多国语言写的产品特色。

简体中文和繁体中文版本的产品特色介绍是印刷在不干胶上再贴到盒子一侧,这是为了适应在多国市场销售的一种灵活的处理方式。规格标签上的产品特色一栏没有把80Plus金牌列出来(虽然包装盒上印有几个80Plus金牌的logo),但我认为这一指标还是比较重要的,目前转换效率仍然是用户购买电源时考虑的一大参数,我把它归纳在上面的产品技术特征和卖点里。盒子的另外一侧是ECO温控的图解。

EVGA SuperNOVA 1000 G3开箱,说明书是中文的,用户可以花点时间阅读,对电源模组线材的安装和温控控制方面会有所了解。电源本身被珍珠棉所承载,包装还是相当可靠的。

电源包装盒里除了没有出镜的珍珠棉,以外所有线材、配件都在下图。包括说明书、魔术贴扎带、电源检测工具、线材收纳包、安装螺丝、硅胶干燥剂。

模组线材,1000W的电源搭配的线材就比较丰富了,长度和接口数量请参考上面的规格表。24Pin使用了16AWG线材,而其他的则是18AWG,12V线材的末端加了额外的滤波电容。

EVGA SuperNOVA 1000 G3电源的主体套了一层无纺布来保证外观在运输过程不被磨损。

EVGA SuperNOVA 1000 G3电源主体,粗喷砂烤漆外壳,煤气灶一般的风扇进气栅格(EVGA不单显卡散热风扇像煤气灶,电源风扇进气栅格也像煤气灶,这应该就是品牌设计风格吧)。

EVGA SuperNOVA 1000 G3电源的外壳长度只有150mm,也就是一小方块。

EVGA SuperNOVA 1000 G3模组接口一侧,需要特别提醒一下,根据EVGA官网自有的模组电源线规格来看,第三代EVGA SuperNOVA也就是型号后面以G3结尾的电源,也可以使用第二代G2、P2、T2电源的模组线。至于第三代P3、T3仍然还没上市,我估计应该也可以向下兼容,后续再来更新这部分。

EVGA SuperNOVA 1000 G3电源的出风口一侧,ECO温控开关也设置在这一侧。

电源的背面,主要是喷上了产品的型号以及贴了几个序列号标签。

进气栅格继承了EVGA的煤气灶风格,散热风扇则是130mm(128mm)的规格,这是一种非常少见的风扇规格,一般的电源要么是用120mm规格的风扇,要么是用135/140mm的,再加上扇叶上布满了EVGA的E-logo,可见这把散热风扇是EVGA定制的,拆解和测试部分再进一步介绍。



3.拆解

汇总

制造商:振华
方案:Leadex II
风扇:EVGA,H1282412H,128mm,12V,0.35A,HDB流体动态轴承
瞬变滤波:4x Y电容、3x X电容、2x 共模电感、1x MOV
整流桥:1x Shindengen U30K80R (800V / 30A @97℃含散热片)
浪涌电流保护:保险管、NTC热敏电阻、继电器
主电容:Nippon Chemi-Con CE系列(400V /820uF / @105℃)
APFC:2x Infineon IPA50R140CP (550V / 15A @100℃ / 0.14Ω)
1x Cree C3D10065II (650V / 10A @125℃)
主开关管:2x Infineon IPA50R140CP(550V / 15A @100℃ / 0.14Ω)
+12V整流:4x Infineon IPP023N04N G (40V / 90A @100℃ / 2.3mΩ)
5V/3.3V:8x Infineon BSC0906NS (30V / 40A / @100℃ / 4.5mΩ);PWM主控:2x On Semiconductor NCP1587A
滤波电容:Nippon Chemi-Con KY / W / KZE / KRG 系列电解电容、Nippon Chemi-Con固态电容
PFC主控:Infineon 3PCS02 + S9602
主控:SF29605 + S9602
管控IC:SF29605(可能)、LM324ADG、LM339A
5Vsb PWM主控:29604
5Vsb整流管:Mospec S10C60C

EVGA SuperNOVA 1000 G3基于振华的Leadex II方案,从整体上看和Leadex一代有很多相似之处,但也有了很多改进,电路上的变化是使用了新的SF29605+Infineon 3PCS02主控,改进型的紧凑布局设计,用上了更小尺寸的130mm HDB散热风扇。

先看看风扇,EVGA这款风扇的型号是H1282412H、128mm、12V/0.35A,HDB流体动态轴承,标签上打的是EVGA的logo而并非是代工厂的logo,也有完善的安规标识,以我这么多年的老司机,一看钢印就知道这款风扇出自G厂之手。风扇的一侧固定有带泄压孔的塑料挡片,防止气流短路。测试章节有转速分析。

风扇的温控开关连线和风扇的电源线都包覆了热缩套进行加固绝缘处理,温控开关的走线固定在绝缘挡片上方,温控开关还采用了插针式接头,并且加以橡胶帽绝缘,料件的选用以及细节处理都很到位。

整体布局:

EVGA SuperNOVA 1000 G3的一级EMI电路。浪涌保护的器件选用了保险管+NTC热敏电阻+继电器+MOV压敏电阻的搭配,整流桥为一枚新电元的U30K80R (800V / 30A @97℃)两面都具备散热片,在有散热片的情况下整流桥应对1000W输出有充足的余量。

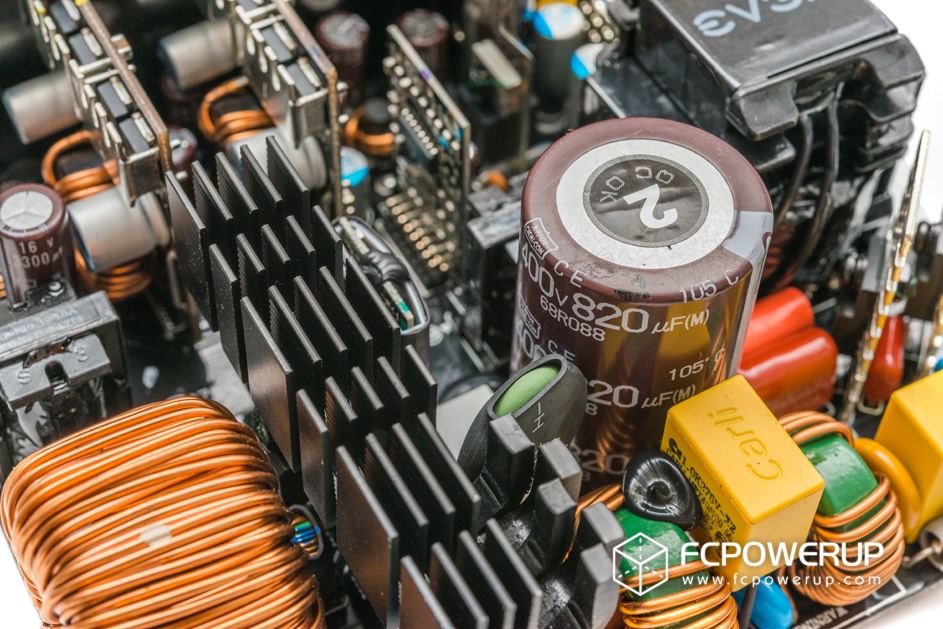

主电容是日化的CE系列,400V/820μF/105℃,以传统经验上的容量/瓦数的用量来衡量,并不算特别高,但还是要看后面的测试环节来评判用量是否足够。

APFC部分是2枚Infineon IPA50R140CP (550V / 15A @100℃ / 0.14Ω)开关管,TO-220PF绝缘封装,PFC升压二极管为Cree的碳化硅肖特基二极管,型号C3D10065I (650V / 10A @125℃)。

主开关管为2枚 Infineon IPA50R140CP(550V / 15A @100℃ / 0.14Ω),也是TO-220FP封装。为了适应Fanless模式,EVGA SuperNOVA 1000 G3采用了很多带冲孔的散热片。此前测过的Leadex一代的主开关管散热片一开始是没有开口,后来根据型号的不同,演变为两侧开口来增加换热面积,Leadex II是两侧、中间都开孔而且加高来换取更大换热面积。

变压器为振华特制的整合了谐振电感的型号,利兹线绕制。

+12V整流为4枚 Infineon IPP023N04N G (40V / 90A @100℃ / 2.3mΩ),上下桥各2枚,成对安装在散热片上。

+12V的散热片采用了开翅的方式增加换热面积,同时在PCB板加焊一片冲孔的铜片加强散热。

两路DC2DC。

DC2DC主控。

5Vsb待机电路。

主控子板。

PCB背面做工。

模组接线板,使用了大量的日化固态+电解电容的组合进行滤波。



4.测试

测试使用的仪器为Chroma 8000系列SMPS自动电源测试系统、泰克数字示波器以及光电测速仪。其中Chroma 8000包含9组63640-80-80、2组63630-80-60和1组63610-80-20可编程直流电子负载,测试负载能力达到4300W,是目前国内最先进的电源测试系统。

测试增加的超载测试超载幅度10%,1000W的电源超载到1100W,主要考核电源是否会触发保护,能否稳定输出,输出电压值不计入电压偏离以及负载调整率的计算中。

EVGA SuperNOVA 1000 G3电源静态均衡负载的电流设置如下:

EVGA SuperNOVA 1000 G3电源静态均衡负载的测试结果汇总如下:

4-1.电压稳定性

Intel ATX12V规范中对于各组电压的输出范围有着明确的要求,在整个负载范围内,+12V、+5V、+3.3V和+5Vsb的输出范围应不超过±5%,对-12V的要求则是±10%。

EVGA SuperNOVA 1000 G3电源均衡负载的电压稳定性情况:

12V最大偏离1.9%,负载调整率0.25%。

现在我的数据库增加到7款电源,本篇评测选择其中5款同样是EVGA的电源进行对比。后续还会陆续增加更多电源,电源的表现怎么样看图表就可以了。

5V最大偏离0.98%,负载调整率0.62%。

3.3V最大偏离0.58%,负载调整率0.48%。

4-2.转换效率、轻载、风扇转速及5Vsb待机

4-2-1.均衡负载效率

转换效率测试条件同均衡负载的电压测试,都在230Vac 50Hz环境下测得,电流配置一致。

EVGA SuperNOVA 1000 G3电源在30W起步的转换效率为75.14%,50W为82.2%,100W处达到88.15%,峰值效率出现在400W处的92.58%,1000W满载效率91.39%。100W-1000W满载输出的平均转换效率为91.96%。

4-2-2.空载及轻载

轻载测试分别为电源DC输出12W、30W、50W、75W和100W。

其中12W为模拟低功耗平台的功耗,只有极少数最小化的低功耗ITX/STX平台在待机状态下才能达到。

30W、50W代表了绝大部分PC平台在桌面待机时的功耗,75W、100W为典型的轻载应用功耗,代表网页浏览和Office办公等用途。

测试主要考核电源的电压稳定性,三组主要输出电压必须在Intel ATX12V规范规定的±5%的范围内。另外取得转换效率和风扇转速的情况。

EVGA SuperNOVA 1000 G3电源在测试中12V最大偏离1.91%,5V为1.02%,3.3V为0.61%。

EVGA SuperNOVA 1000 G3电源在30W-100W的平均转换效率为83.68%。

EVGA SuperNOVA 1000 G3电源支持Hybird Mode温控,在半载之前风扇是停转的,轻载部分的测试也包含其中,除了开机转动一下之外其他时间基本不会转动。

4-2-3.风扇转速

EVGA SuperNOVA 1000 G3电源采用的散热风扇,型号H1282412H,是一款使用HDB(Hydro Dynamic Bearing)流体动态轴承的128mm规格风扇,工作电压12V,额定电流0.35A,最高转速约2200RPM,属于一款高转速的散热风扇。扇叶为7叶镰刀造型,属于风压 型的设计,扇叶上有EVGA的专属E-logo。风扇标签上有完善的安规认证和产品质检钢印。

EVGA SuperNOVA 1000 G3电源的ECO温控切换按钮设置在电源出风口一侧。

室温约26℃时,温控开关拨到On,进入ECO温控模式,风扇 到350W时才开始启动,启动转速1580RPM,而当温控开关拨到Off,风扇以1075RPM转启动,到满载匀速增加到1820RPM。

无风扇模式的区间为0-350W,单路CPU单显卡用户使用温控模式一般不会触发风扇启动。

4-2-4.5Vsb待机效率

Intel ATX12V v2.31规范中对5Vsb的要求为:待机空载消耗小于1W,在0.1A、0.25A、1A的负载下转换效率应该高于50%、60%、70%。

EVGA SuperNOVA 1000 G3电源的5Vsb空载时消耗输入功率0.13W,可以满足欧盟的ErP Lot 6 2013标准,0.1A、0.25A、1A效率也可以达到Intel ATX12V v2.31的要求。

5Vsb不开机时最大偏离1.36%,负载调整率1.5%,表现较好。

4-3.交叉负载

交叉负载是按Intel ATX12V 2.31、SSI EPS12V 2.92电源设计指导规范,结合近来高功耗的独立显卡、低功耗的ITX/STX平台所设计。

测试总共分为7个档:

应对大功率电源,这次把负载1的12V拉偏改为超载测试

负载1-超载:超载到1120W,测试超载时各路电压稳定性。

负载2-5V拉偏:极限拉偏,测试5V满载,12V、3.3V空载时的电压稳定性。

负载3-3.3V拉偏:极限拉偏,测试3.3V满载,12V、5V空载时的电压稳定性。

负载4-整机轻载:测试整机处于极低负载时的电压稳定性。

负载5-辅路满载、12V轻载:5V、3.3V最大负载、12V轻载,模拟多个机械硬盘同时启动的情况。

负载6-整机满载:12V、5V和3.3V同时拉载到最大负载,模拟整机满载;

负载7-偏重12V、辅路轻载:12V最大负载、5V、3.3V轻载,模拟极限超频、或者使用单个SSD运行3D游戏的情况;

交叉负载也主要考核电源输出电压的稳定性,输出电压必须在Intel ATX12V规范规定的±5%的范围内,电压偏离额定值越小越好。负载调整率即电压跌落情况,数值越小电压稳定性越强。

交叉负载测试中EVGA SuperNOVA 1000 G3电源的12V设定稍高与额定电压, 各组电压在拉偏测试中表现稳定。

4-4.纹波及噪声

纹波和噪声(Ripple & Noise)也是备受关注的一个项目,过高的纹波会干扰数字电路,影响电路工作的稳定性。

纹波和噪声是电源直流输中的交流成分,一部分可能是交流电经过整流稳压后仍然存在的交流成分,一部分则是电路晶体管本身所产生的开关噪声,如果用示波器观察就可以看到电压像水波纹一样波动,所以叫纹波。

Intel ATX12V v2.31中规定,+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb,对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.31规范给治具板测量点处并接去耦电容进行测量。

测试选择了有意义的7个档位,50W代表桌面待机的情况,100W代表办公和上网时的情况,300W代表单显卡游戏的情况,满载和拉偏则是测试电源各路最高负荷时的情况。

50W、100W、300W、1000W的测试电流配置情况同均衡负载,12V拉偏、5V拉偏和3.3V拉偏的电流配置则同交叉负载测试中的3档满载极限拉偏。

示波器截图:

通道1、2、3从上往下依次是12V、5V和3.3V的纹波截图。

1000W满载

12V Vp-p值12.6mV,5V Vp-p值13.2mV,3.3V Vp-p值11.6mV。

得益于优秀的设计以及用料,再加上输出线材上使用了额外滤波电容,轻载时几乎只比示波器的底噪稍微大几个mV,而满载时也仅有10多mV。

4-5.满载保持时间

掉电保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间,按照Intel ATX12V v2.31标准,对于各组输出电压增加1ms的要求,求在电源处于满载输出时,掉电保持时间不能小于17ms。按Intel规定PWR-OK(即Power-Good信号,PG)掉电保持时间也要大于16ms。

这意味着面临16ms以内的AC掉电或者切换到UPS的间隙,电源能够维持电脑运转而不至于出现关机或者重启的情况,同时为了维持其他硬件的正常工作,DC电压的掉电保持时间必须比PG保持时间还要长,否则其他硬件无法维持正常工作状态,或者来不及采取例如机械硬盘磁头归位、SSD掉电保护等应急措施。

测试电流配置同均衡负载的满载1000W,主要考核12V、5V和PG的保持时间,若后续SSD对3.3V的使用量加大,将考虑加入3.3V的保持时间测试。

EVGA SuperNOVA 1000 G3电源的保持时间测试结果如下表:

EVGA SuperNOVA 1000 G3电源几路电压的掉电保持时间都符合Intel ATX12V的规范要求,得益于方案有足够的优化,保持时间还是很足的,满载情况下5V甚至可以达到接近50ms。

示波器截图及对比:

12V

5V

Power-Good



5.总结

纵观市售的PC电源,标准的ATX电源长度大都在160mm左右,超短ATX电源最短有140mm的规格,小瓦数的可以看到150mm的产品,中高瓦数的ATX电源大都在170mm左右,高端的千瓦级电源就直接奔200mm甚至225mm去了,加上模组线接头不可避免还要多出来10mm,安装可能会遇到阻碍,目前小型化机箱流行,很多Mini-ITX机箱根本装不下大尺寸的电源,选择面就要小很多。在性能满足需求、静音散热也满足需求的前提下,电源小型化会给安装过程带来便利,已经是大势所趋。EVGA SuperNOVA 1000 G3便是在这样的背景下,根据市场需求细分改进而来的新产品, 外壳长度从上一代的200mm减少到150mm,减少25%长度。

小型化的前提是有新方案的支持,EVGA SuperNOVA 1000 G3使用了新的Leadex II方案,布局更紧凑,性能相比上一代产品稳中有进,电压负载调整率、纹波噪声的控制都有上好的表现,掉电保持时间维持在相同的水准。转换效率尤其轻载要高于SuperNOVA G2,接近白金牌的SuperNOVA P2的表现(毕竟Leadex II方案开案应该也是奔着钛金级别去的)。

用料方面EVGA SuperNOVA 1000 G3以全系日电容搭配英飞凌的管子,从纹波的低频分量Vp-p幅度和掉电保持时间分析,Leadex II方案并不需要依靠大容量的主电容来堆性能,目前主电容的用量已经足够,电源表现出来的纹波控制、保持时间性能已经足够令人满意。

价格方面,EVGA SuperNOVA 1000 G3目前在京东上的零售价格是1469元人民币,以传统的价格/瓦数比来衡量,比值接近1.5,但EVGA的产品有比较高的附加值,比如长达十年的换新质保服务。

以往的电源评分系统都容易误入“唯分数论”的陷阱,最终误导读者,所以我思考了很长一段时间,用了新的一套评级体系。

为了使读者容易理解,大部分电源评分系统都采用以百分制打分,在Intel ATX12V规范的约束下,在同一时代,符合正常设计、生产流程的同级别电源之间的性能分数理应呈现正态分布,但有时候又会出现性能分数无法概括的情况,很多读者又热衷于脱离质量波动,以单一样本的性能评分来区分电源优劣,容易被分数所带偏。

所以,我一贯是比较抵触评分系统,认为能够翻到我的专栏,在这里读到我评测文章的读者都具备独立思考能力并且可以逐一看懂每个电源测试的小项目,能够依照自己的需求,在测试小项里看找自己所需要内容,那是我文章的价值所在。

最终,为了照顾部分读者,我尝试使用评级体系,依据方案、性能、噪音、质保、价格、可靠性甚至是时间跨度等因素给电源进行一个动态评级。从T0到T6一共7个级别,T0是预留的最强级别,留给一些有划时代意义的产品,或者一些非零售的性能异常强大的MOD产品,T1是传统意义上的顶级产品,T2是性能优秀、可靠的产品,当然了,T6是最弱的级别。由于是动态评级,所以评级还会随着时间的推移发生变化。



EVGA SuperNOVA 1000 G3项目细分评级

外观:A+
做工用料:B+
转换效率:B
电压稳定性:A+
纹波噪声:S
保持时间:S
工作噪音:D
价格:B
售后:A

EVGA SuperNOVA 1000 G3级别评定:T2,更新日期2018-11-09,新增项目细分评级。

优点:

– 10年换新的质保服务;
– 150mm超短外壳的千瓦级电源;
– 保持时间较长;
– 纹波控制优异;
– 80Plus金牌效率,轻载效率不错;
– 电压稳定性不错;
– 做工整洁,用料大方;
– 1000W@50℃的输出能力;
– 风扇低载停转技术;
– 全模组,兼容同品牌产品模组线;

不足:

– 风扇风噪明显;

EVGA SuperNOVA 1000 G3官网产品页:

https://cn.evga.com/products/product.aspx?pn=220-G3-1000-X1
