本篇是海韵PRIME 600 Titanium Fanless旗舰钛金无风扇电源的评测,“Fanless”即“无风扇”。这款电源的名字还是延续海韵近期电源的特点,名字很长。所以文字描述方面我写得简单点,评测项目已经足够详细,评分标准也已经成熟,很多东西可以量化,就可以大量地减少主观语言评价。我以往的评测风格,能发图表就不打字。

解析一下命名,海韵PRIME 600 Titanium Fanless旗舰钛金无风扇电源的命名很长,英文名是PRIME 600 Titanium Fanless,是属于PRIME旗舰系列的600W钛金无风扇电源,中文名可以简化为钛金600W无风扇。

海韵的无风扇系列是目前市面上唯一进行了迭代的无风扇电源系列,其他牌子大都出了一两款就没有然后了,其前身是金牌X系列第二代X400 Fanless、X460 Fanless,以及白金P系列第二代P400 Fanless、P460 Fanless和P520 Fanless(还没算上贴牌的同款型号)。到目前这一代更新到PRIME方案,拥有80Plus钛金牌效率、微差电压调节等技术。不过,海韵把无风扇输出功率提升到600W,用户也只有600W一款可选,反过来选择困难症用户应该很愉悦,钛金牌效率的无风扇电源只有一款,京东直接下单就对了,1699元人民币。

技术特征及卖点

– 80Plus钛金牌认证
– Fanless无风扇技术
– MTLR微差电压调节(<0.5%电压波动)
– 超低纹波电压噪声(<20mV)
– 日系固态电容
– 双倍掉电保持时间(≥30ms)
– 5000m高海拔地区适用
– 全模组设计
– 镀金高电流端子
– 支持高端显卡SLI/CF
– 12年质保

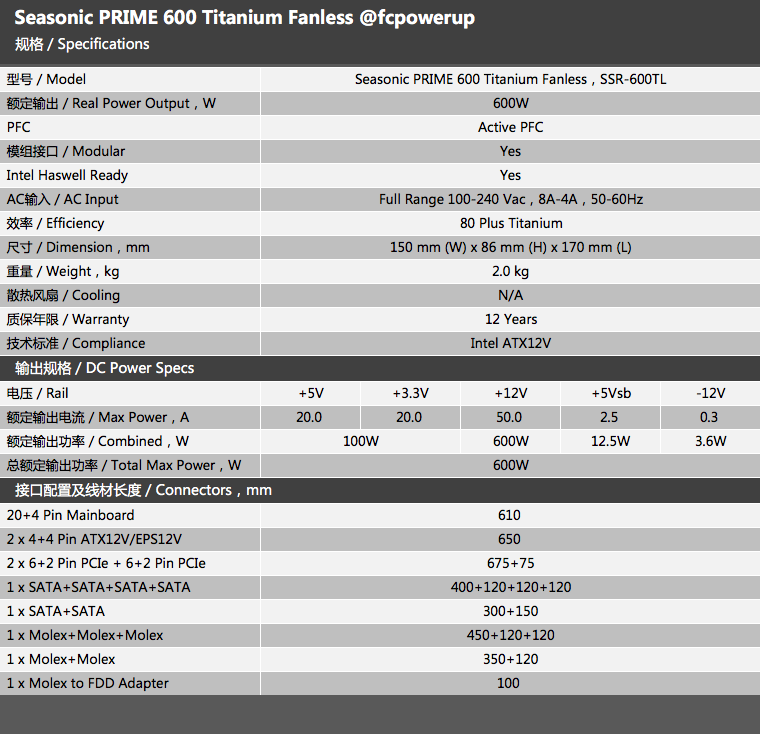

规格表

接口数量方面,提供了2个4+4Pin EPS/ATX12V,这是同档输出功率电源比较少有的配置。不过,我建议别拿来带超高功耗的显卡或者超频,用途不同,容易触发过载。



2.开箱

然后就可以收到一个巨大的箱子,跟普通ATX机箱那么大。拆开看里面是一堆减震气泡袋。翻开里面有一个礼盒。

礼盒内部同样是减震缓冲材料。看来这次海韵的礼盒包装还挺下血本的,不过并不需要用户自己掏钱升级礼品包装,电源到手之后电源本身的包装毫发无损,盒子控的福音。外面这个红色的礼盒材质挺好的,可以放着装点别的东西。

拆了几层的包装终于见到海韵PRIME 600 Titanium Fanless旗舰钛金无风扇电源的包装。包装沿用PRIME这一代的VI设计,以前的评测已经介绍过很多次,这次同样不作描述。

不同的是,海韵PRIME 600 Titanium Fanless旗舰钛金无风扇电源的本体采用冲孔工艺,六个面都有“洞洞”用于散热,而且开孔面积大于两代前作。这一代的机身尺寸达到17cm,比前两代的16cm长,这是和前两代的主要区分。



3.拆解

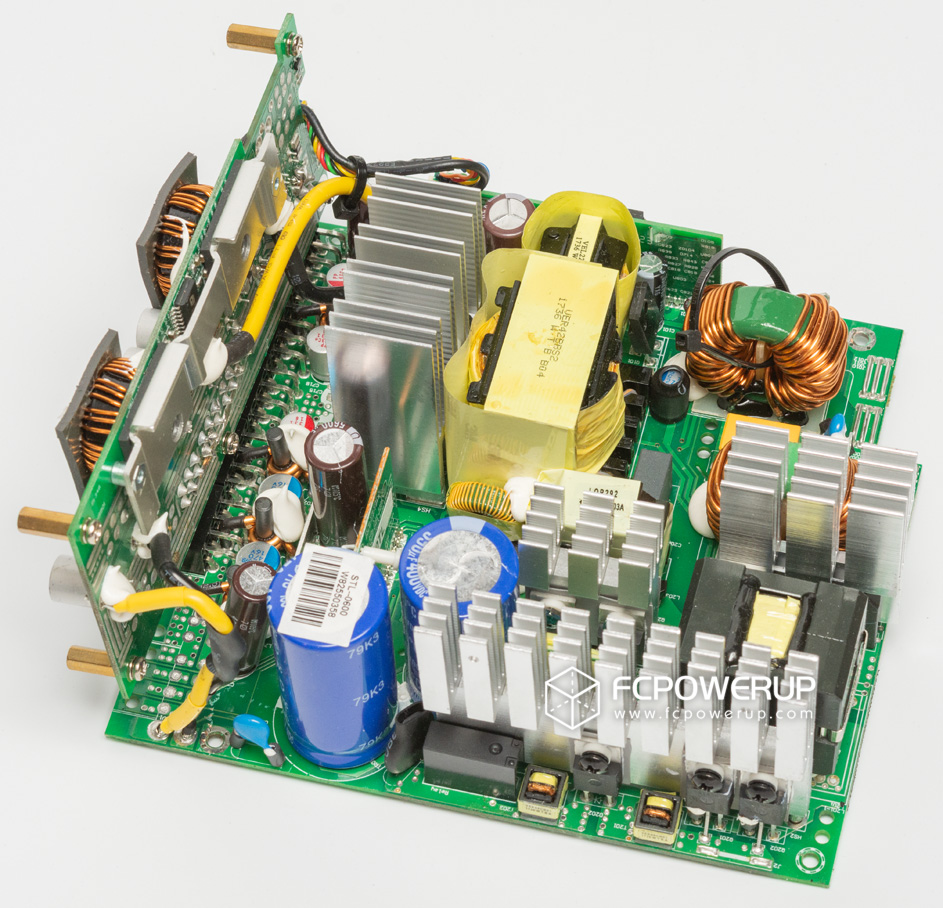

海韵PRIME 600 Titanium Fanless旗舰钛金无风扇电源使用了海韵的PRIME方案,和其他的PRIME钛金型号结构基本一致,仅有DC-DC部分稍有差异,这部分是做在模组接线板PCB上面的,也没有使用FreeCable无线缆连接技术。另外为了确保在无风扇的条件下能够稳定工作,用料也堆得相当扎实。由于没有散热风扇,PCB背面采用了导热垫将热量传导到外壳的方式进行散热,其次,+12V同步整流部分的散热片规模要比之前的PRIME更大一些。



更为详细的拆解电路分析可以参考本专栏之前的PRIME系列电源评测,例如:

海韵PRIME Ultra 1000 Titanium旗舰钛金电源评测



元器件汇总

瞬变滤波:6x Y电容、3x X电容、2x 共模电感、1x MOV
整流桥:2x Vishay LVB2560 (600V / 25A @105℃)
主电容:日立HU 390μF+470μF 400V,累计860μF
APFC:2x Infineon IPP50R140CP (550V / 15A @100℃ / 0.14Ω)
1x Infineon IDH06G65C5 (650V / 6A <145℃ )
主开关管:4x Infineon IPP50R140CP (550V / 15A @100℃ / 0.14Ω) 驱动IC:2x Silicon Labs Si8230BD
+12V整流:4x Infineon BSC014N04LS (40V / 100A@25℃ / 1.4mΩ);
5V/3.3V DC-DC:6x Infineon BSC0906NS (30V / 40A / @100℃ / 4.5mΩ);
PWM主控:ANPEC APW7159
滤波电容:Nippon Chemi-Con W / KYB / KY / KZH 系列电解电容、Rubycon YXG系列电解电容(5Vsb)、FPCAP固态电容、Nippon Chemi-Con固态电容
主控:Champion CM6901 + On Semiconductor NCP1654
管控IC:Weltrend WT7527V (OVP/UVP/OCP/SCP/PG) 、AS393
5Vsb PWM主控:Leadtrend LD7750R
5Vsb整流管:STU6N65K3 (650V / 3A @100℃ / 1.3Ω)
-12V:Lite-On LSP5523



4.测试

仪器仍然是Chroma 8000系列SMPS自动电源测试系统、泰克数字示波器以及光电测速仪。其中Chroma 8000包含9组63640-80-80、2组63630-80-60和1组63610-80-20可编程直流电子负载,测试负载能力达到4300W。

电流配置及超载比例,超载两档,16.7%。超载主要考核电源是否会触发保护,能否稳定输出,输出电压值不计入电压偏离以及负载调整率的计算中。

测试数据

4-1.电压稳定性

Intel ATX12V规范中对于各组电压的输出范围有着明确的要求,在整个负载范围内,+12V、+5V、+3.3V和+5Vsb的输出范围应不超过±5%,对-12V的要求则是±10%。

12V负载调整率:0.18%

5V负载调整率:0.5%

3.3V负载调整率:0.55%

3.3V比标称的0.5%略大0.045%,不过这个精度换成电压值就差那么一点点——再高0.001485V就可以拿S了,很夸张。勉强可以评到S级的电压稳定性,但是因为这一点,给一个S-。

4-2.转换效率、轻载、风扇转速及5Vsb待机

4-2-1.均衡负载效率

100W-600W满载平均转换效率94.46%,是站到目前为止测过转换效率最高的电源。过百瓦之后基本上都是94%以上的转换效率。

4-2-2.空载及轻载

短接PS-On开机空载消耗4.1W。

轻载测试分别为电源DC输出12W、30W、50W、75W和100W。

30W-100W平均转换效率90.67%,也为目前测过的最高值,也就是说基本上电脑点亮开机,电源的效率就在90%以上。



4-2-3.风扇转速

开玩笑吧?都没有风扇的。本人表示没有这个项目非常愉悦,测试起码缩短一半以上时间。

不过,为了满足各位读者的需求,我决定补上温度测试。测试仪器为FILR热成像仪,分辨率0.1℃。

测试条件满载(负载设置同均衡负载)20分钟后拍摄,拍摄时电源仍然处于满载持续输出状态,室温27℃,相对湿度43%。

我来解释一下这几个测量点吧,第一张图的测量点为整流桥散热片、主变压器次级、同步整流电路散热片。这几个点是PC电源中常见的几个“火炉”,温控电路的取样点常会设置在同步整流电路上就是这个原因。温度越高的地方,颜色越亮,温度越低,颜色越冷。

电源外壳的温度在33~36℃,接近或低于体温。
整流桥散热片的温度在60℃左右,图中读数60℃。
PFC级散热片的温度在53℃左右,温度比整流桥散热片稍低,位于图1右侧,图中没标出来,标得太多显得混乱。
主变压器的温度在70℃左右,图中读数68.8℃,谐振电感温度差不多。
同步整流散热片温度60℃左右,图中读数57.4℃。

图2的三个采集点,两个上面已经提到过。

整流桥散热片温度60℃左右,图中读数60.1℃。
主变压器温度70℃左右,图中读数73.6℃。
DC2DC电路散热片温度60℃左右,图中读数59.9℃。

总结一下,本测试是新加入的项目,足够打破以往我们对电源发热情况的认知。含风扇的钛金牌电源在满载10分钟之后,整个电源的最高温处位于主变压器,温度大概在60℃出头。而普通的金牌电源,即便是带风扇满转速,满载5分钟之后,主变压器温度几乎达到甚至超过100℃,同步整流区域的温度也不低。

以往我们可能认为钛金牌电源和金牌电源并没有太多的区别,然而在温度上,他们所表现出来的差距非常大,几乎有40℃的差距。后面我的评测中会有很多这方面的数据,通过热成像图更直观地表现出来。

海韵这款钛金无风扇电源,在没有风扇进行强迫风冷的情况下,纯粹靠对流和辐射来传递热量,能够做到满载20分钟最高温度在70℃左右确实是顶尖水准。

4-2-4.5Vsb待机效率

Intel ATX12V v2.31规范中对5Vsb的要求为:待机空载消耗小于1W,在0.1A、0.25A、1A的负载下转换效率应该高于50%、60%、70%。

由于这款电源的5Vsb设定为2.5A Max,这里的测试属于超载,所以电压看起来没那么高。

ps:手机充电技术这一两年发展这么快,现在应该没有用户会关机用电脑给手机充电了吧?所以5Vsb又回到了不需要很大就够用的状态。



4-3.交叉负载

交叉负载是按Intel ATX12V 2.31、SSI EPS12V 2.92电源设计指导规范,结合近来高功耗的独立显卡、低功耗的ITX/STX平台所设计。

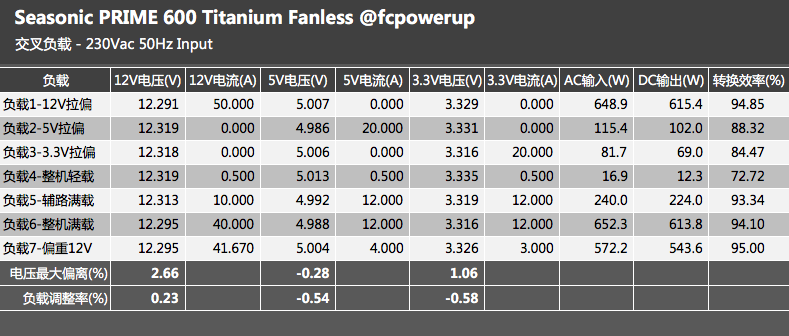

测试总共分为7个档:

负载1-12V拉偏:极限拉偏,测试12V满载,5V、3.3V空载时的电压稳定性。。

负载2-5V拉偏:极限拉偏,测试5V满载,12V、3.3V空载时的电压稳定性。

负载3-3.3V拉偏:极限拉偏,测试3.3V满载,12V、5V空载时的电压稳定性。

负载4-整机轻载:测试整机处于极低负载时的电压稳定性。

负载5-辅路满载、12V轻载:5V、3.3V最大负载、12V轻载,模拟多个机械硬盘同时启动的情况。

负载6-整机满载:12V、5V和3.3V同时拉载到最大负载,模拟整机满载;

负载7-偏重12V、辅路轻载:12V最大负载、5V、3.3V轻载,模拟极限超频、或者使用单个SSD运行3D游戏的情况;

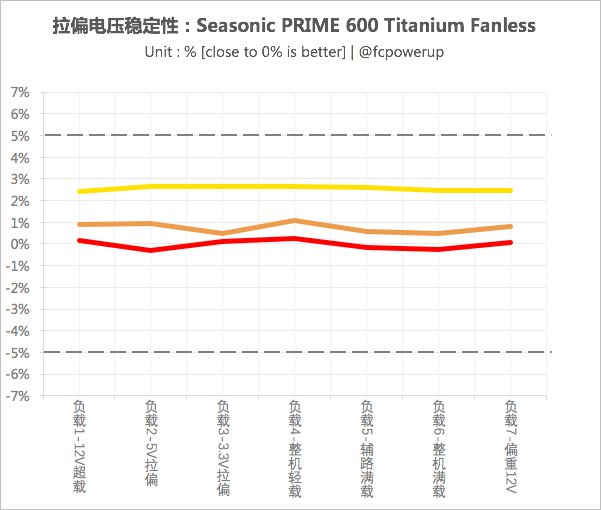

交叉负载也主要考核电源输出电压的稳定性,输出电压必须在Intel ATX12V规范规定的±5%的范围内,电压偏离额定值越小越好。负载调整率即电压跌落情况,数值越小电压稳定性越强。

4-4.纹波及噪声

纹波和噪声(Ripple & Noise)也是备受关注的一个项目,过高的纹波会干扰数字电路,影响电路工作的稳定性。

纹波和噪声是电源直流输中的交流成分,一部分可能是交流电经过整流稳压后仍然存在的交流成分,一部分则是电路晶体管本身所产生的开关噪声,如果用示波器观察就可以看到电压像水波纹一样波动,所以叫纹波。

Intel ATX12V v2.31中规定,+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb,对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.31规范给治具板测量点处并接去耦电容进行测量。
测试选择了有意义的7个档位,50W代表桌面待机的情况,100W代表办公和上网时的情况,300W代表单显卡游戏的情况,满载和拉偏则是测试电源各路最高负荷时的情况。

50W、100W、300W、600W的测试电流配置情况同均衡负载,12V拉偏、5V拉偏和3.3V拉偏的电流配置则同交叉负载测试中的3档满载极限拉偏。

4-5.掉电保持时间

掉电保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间,按照Intel ATX12V v2.31标准,对于各组输出电压增加1ms的要求,求在电源处于满载输出时,掉电保持时间不能小于17ms。按Intel规定PWR-OK(即Power-Good信号,PG)掉电保持时间也要大于16ms。

这意味着面临16ms以内的AC掉电或者切换到UPS的间隙,电源能够维持电脑运转而不至于出现关机或者重启的情况,同时为了维持其他硬件的正常工作,DC电压的掉电保持时间必须比PG保持时间还要长,否则其他硬件无法维持正常工作状态,或者来不及采取例如机械硬盘磁头归位、SSD掉电保护等应急措施。
测试电流配置同均衡负载的满载600W,主要考核12V、5V和PG的保持时间,若后续SSD对3.3V的使用量加大,将考虑加入3.3V的保持时间测试。

12V

5V

PG



5.总结评级

简单点说好了,市面上的钛金牌无风扇电源仅此一款,性能最强的无风扇电源也是这一款,目前最贵的无风扇电源也是这一款。

相当于PRIME钛金牌电源强化了散热、拿掉了风扇。面向一些需要0噪音比如录音室环境的用户。据说有PC HiFi玩家喜欢这款电源,说音质好,我本人不玩PC HiFi,这方面就不作评价。

1699元人民币的售价比普通电源要贵上许多,但是相比显卡类别的产品,服役年限非常长的电源卖这个价格比起半年贬值一半的顶级显卡来说还是便宜得多的,对这方面有需求的玩家反而对价格不会特别敏感,读者们按需选择即可。

2018年8月24日补充更新了发热测试项目,海韵PRIME 600 Titanium Fanless表现极佳,可放心购买。

海韵PRIME 600 Titanium Fanless细分项目评级:

外观:S
做工用料:S-
转换效率:S
电压稳定性:S-
纹波噪声:S
保持时间:S
工作噪音:S
价格:E
售后:S

海韵PRIME 600 Titanium Fanless级别评定:T0:天选之子/God-like/地表最强,更新日期2018-08-024。

说明:海韵PRIME 600 Titanium Fanless旗舰钛金无风扇电源是首款拿到本站T0级评价的电源,除了拥有超一流的性能之外(T0级的产品性能应该≥T1级的产品),被评为T0的产品必须还有特别的元素,例如手工打造,例如非标准规格等等。在目前,它是一款非主流产品,无风扇电源向来稀少,也不是主流用户会选择的产品。
