650W是真正意义上的中瓦数。

看过我前面写的『TDP估算法都是错的?Intel第九代Core处理器+Z390主板电源选购指南』的读者,应该对这句话有更深的理解。

2018年是CPU/显卡功耗大幅度提升的一年,在此背景下的650W电源,应对一个TDP在95W(实际功耗200W左右)的CPU,加上一张双8Pin的高端显卡(理论功耗为375W),已经剩下100W不到的余量。往下可以轻松带起中端的CPU和中端的显卡,但是往上不可能无限制地增加接口,面对高端CPU和高端显卡就要做折中处理。

看一下市面上的电源都是怎么处理的,我花了一个上午的时间把京东上501W-700W的电源都看了一遍,提供4 x PCIE 6+2 Pin接口的电源非常普遍,提供双CPU 4+4 Pin接口的则寥寥无几。站在2018年这个大坎,没有双CPU 4+4 Pin供电接口,只能说定位偏向于中低端,满足不了中高端的Z390主板,也无法战未来。

提供4 x PCIE 6+2 Pin和双CPU 4+4 Pin供电接口的电源中,一部分属于不自量力,接口不与用料等级/额定功率进行匹配;一部分有自知之明,提供了3选2的选择来确保线材都接上之后功率不过载,即3个8Pin模组接口,可以在两组PCIE线缆或者双CPU 4+4 Pin线缆中选一种方案。还有一部分依靠高规格元器件作为支撑,同时提供4 x PCIE 6+2 Pin和双CPU 4+4 Pin接口。

本篇评测的海韵PRIME Ultra 650 Titanium旗舰钛金电源属于最后一部分电源,是极少数在650W级别能提供双CPU 4+4 Pin接口的电源。电源本体提供了4个8Pin接口,可以把出厂附带的2组PCIE线材和2组CPU 4+4 Pin线材都接上。尽管提供了足够的线缆和接口,我仍然不建议用它来带Core i9-9900K+RTX2080Ti这样的配置,尤其在超频条件下,峰值功率容易超过电源的额定功率触发过载保护。



本文评测的海韵PRIME Ultra 650 Titanium旗舰钛金电源,京东售价1399元人民币。

技术特征及卖点

– 80Plus钛金牌认证
– MTLR微差电压调节(<0.5%电压波动)
– 135mm FDB流体动态轴承风扇
– Premium Hybrid Mode温控
– 超低纹波电压噪声(<20mV)
– Free Cable技术
– 日系固态电容
– 双倍掉电保持时间(≥30ms)
– 5000m高海拔地区适用
– 全模组设计
– 镀金高电流端子
– 支持多GPU
– SATA 3.3电源接口,兼容PWDIS技术
– 12年质保

海韵PRIME Ultra 650 Titanium旗舰钛金电源 技术规格:

2.开箱 Packaging,Contents & Exterior

海韵PRIME Ultra 650 Titanium旗舰钛金电源盒子上比起上次测的PRIME 600 Titanium Fanless又多了几个贴纸,其他部分跟前面海韵几款PRIME电源大同小异。

开机检测工具和兼容PWDIS技术的SATA 3.3转接线已经成为了PRIME系列的标配。

以下图片都可以点击放大



3.拆解 Teardown & Component analysis

拆解汇总

制造商:海韵
平台:PRIME Ultra Titanium
风扇:Hong Hua HA13525L12F-Z,135mm,12V,0.22A,1600RPM,FDB流体动态轴承
瞬变滤波:6x Y电容、3x X电容、2x 共模电感、1x MOV
整流桥:2x Vishay LVB2560 (600V / 25A @105℃)
浪涌电流保护:保险管、NTC热敏电阻、继电器
主电容:Nippon Chemi-Con KMR系列 400V / 470uF +KMR系列 400V / 470uF 总计940uF / 2000h @105℃
APFC:2x Infineon IPP50R140CP (550V / 15A @100℃ / 0.14Ω) ,1x ST STPSC10H065 (650V / 10A @175℃)
主开关管:4x Infineon IPP50R199CP (550V / 11A @100℃ / 0.199Ω) ,驱动IC:2x Silicon Labs Si8230BD
+12V整流:4x Infineon BSC014N04LS (40V / 100A@25℃ / 1.4mΩ);
5V/3.3V:6x Infineon BSC0906NS (30V / 40A / @100℃ / 4.5mΩ);
DC-DC PWM主控:ANPEC APW7159
滤波电容:Nippon Chemi-Con W / KZE / KZH 系列电解电容、Rubycon YXD系列电解电容(5Vsb)、FPCAP固态电容、Nippon Chemi-Con固态电容
主控:Champion CM6901 + On Semiconductor NCP1654
管控IC:Weltrend WT7527V (OVP/UVP/OCP/SCP/PG) 、AS393
5Vsb PWM主控:Leadtrend LD7750R
5Vsb整流管:STU6N65K3 (650V / 3A @100℃ / 1.3Ω)
-12V:Lite-On LSP5523

海韵PRIME Ultra 650 Titanium旗舰钛金电源所使用的PRIME Ultra Titanium方案在前面已经测过3款,也是大同小异,通过功率器件的调整来应对不同的输出功率。海韵PRIME Ultra 650 Titanium旗舰钛金电源为Champion CM6901 + On Semiconductor NCP1654控制的主动PFC+LLC全桥谐振拓扑+12V同步整流+5V/3.3V DC-DC生成的方案。在电源内部采用Free Cable无电力线缆连接技术,减少内部导线对散热的影响,同时使用135mm规格散热风扇。

详细的电路分析可以参考『海韵PRIME Ultra 1000 Titanium旗舰钛金电源评测

以下图片皆可点击放大



4.测试 Tests

想了解我是如何测试电源的,以及电源评测里测试的参数有何意义,可以阅读我之前写的F站基础文章『我是怎么测试电源的』。

本篇测试基于F站的电源测试方法V1.0,并且应该是最后一款基于测试方法1.0的电源。后续更新到1.1版本将引入ErP Lot 6 2013节能测试以及动态测试。

海韵PRIME Ultra 650 Titanium旗舰钛金电源 静态均衡负载数据汇总

4-1. 电压稳定性 Load Regulation

Intel ATX12V规范中对于各组电压的输出范围有着明确的要求,在整个负载范围内,+12V、+5V、+3.3V和+5Vsb的输出范围应不超过±5%,对-12V的要求则是±10%。

12V电压负载调整率0.05%

5V电压负载调整率0.3%

3.3V电压负载调整率0.27%

海韵PRIME Ultra 650 Titanium旗舰钛金电源电压稳定性为S。

4-2. 效率 Efficiency

海韵PRIME Ultra 650 Titanium旗舰钛金电源在230Vac下的转换效率都高于85%,100W~满载平均效率94.42%,仅次于PRIME 600 Titanium Fanless的94.46%和PRIME 750 Titanium的94.44%,目前在本站评测的电源中排名第三。效率评级S。



4-3. 空载及轻载 No-load & Light Load Test

短接PS-On开机消耗4.5W。

轻载测试分别为电源DC输出12W、30W、50W、75W和100W。

海韵PRIME Ultra 650 Titanium旗舰钛金电源的30W~100W平均转换效率90.385%,同样仅次于PRIME 600 Titanium Fanless的90.67%和PRIME 750 Titanium的90.394%,排名第三。

4-4. 风扇转速、温度 Fan Speed, Temperature

风扇转速

海韵PRIME Ultra 650 Titanium旗舰钛金电源使用的风扇为鸿华HA13525L12F-Z,是一款135mm规格的FDB流体动态轴承风扇,工作电压12V,额定电流0.22A,最高转速1600RPM,型号同PRIME Ultra 1000 Titanium使用的一致,扇叶呈风量型设计,风扇标签有完善的安规标识,风扇一侧没有导流板,但电源两侧有泄压孔设计起到同样防止气流短路的作用。

温控开关设置在AC插座一侧。按下关闭Hybrid mode温控;开关弹起开启Hybrid温控,风扇支持轻载停转。

测试环境温度为23.4℃,相对湿度54%。关闭Hybrid的情况下,风扇几乎全程都在520~540RPM的范围内工作,直到满载提升转速到630RPM。

满载温度

测试为满载10分钟之后关掉电源瞬间,移走风扇。室温24℃。

整流桥温度在50℃左右;
谐振电感温度在60℃左右;
主开关管散热片温度在50℃左右:
主变压器温度在60℃左右;
SR同步整流散热片温度在40℃左右;
DC2DC子板温度在40℃左右;

海韵PRIME Ultra 650 Titanium旗舰钛金电源的效率极高,满载50W的耗散功率不到,电源很清凉,风扇转速不高。

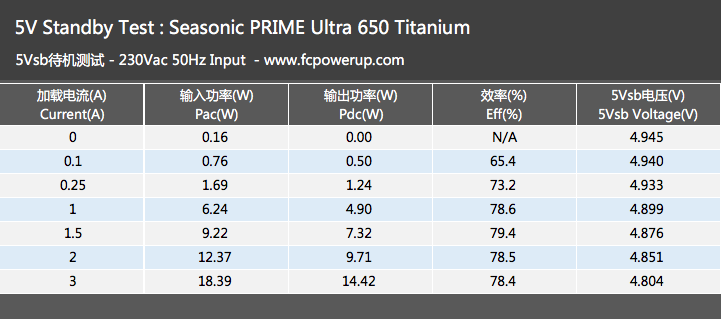

4-5. 5Vsb待机 5V Standby

Intel ATX12V v2.4规范中对5Vsb的要求为:待机空载消耗小于1W,在0.1A、0.25A、1A的负载下转换效率应该高于50%、60%、70%。

海韵PRIME Ultra 650 Titanium旗舰钛金电源在5Vsb效率方面自然是没有什么问题的,不过在关机状态下,5Vsb的满载电压稍低了一些,目前关机后还在使用电源5Vsb的设备也就键鼠,开机之后切换回5V,影响不大。

4-6. 交叉负载 Cross-Load Test

交叉负载是按Intel ATX12V 2.4、SSI EPS12V 2.92电源设计指导规范,结合高功耗核心CPU和高功耗独立显卡、低功耗的ITX/STX平台所设计。

重新调整过后,测试总共分为7个档:

CL1-整机轻载:测试整机处于极低负载时的电压稳定性。
CL2-辅路满载、12V轻载:5V、3.3V最大负载、12V轻载,模拟多个机械硬盘同时启动的情况。
CL3-整机满载:12V、5V和3.3V同时拉载到最大负载,模拟整机满载;
CL4-偏重12V、辅路轻载:12V最大负载、5V、3.3V轻载,模拟极限超频、或者使用单个SSD运行3D游戏的情况;
CL5-12V拉偏:极限拉偏,测试12V满载,5V、3.3V空载时的电压稳定性。
CL6-5V拉偏:极限拉偏,测试5V满载,12V、3.3V空载时的电压稳定性。
CL7-3.3V拉偏:极限拉偏,测试3.3V满载,12V、5V空载时的电压稳定性。

交叉负载主要考核电源输出电压的稳定性,同样输出电压必须在Intel ATX12V规范规定的±5%的范围内,电压偏离额定值越小越好。负载调整率即电压随负载变化的波动情况,数值越小则电压稳定性越强。



4-7. 纹波及噪声 Ripple & Noise

纹波和噪声(Ripple & Noise)是电源直流输中的交流成分,一部分可能是交流电经过整流稳压后仍然存在的交流成分,一部分则是电路晶体管本身所产生的开关纹波和噪声,如果用示波器观察就可以看到电压像水波纹一样波动,所以叫纹波。过高的纹波会干扰数字电路,影响电路工作的稳定性。

Intel ATX12V v2.4中规定,+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb,对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.52规范给治具板测量点处并接去耦电容进行测量。

测试选择了有意义的7个档位,50W代表桌面待机的情况,100W代表办公和上网时的情况,300W代表单显卡游戏的情况,满载和拉偏则是测试电源各路最高负荷时的情况。

50W、100W、300W、650W的测试电流配置情况同均衡负载,12V拉偏、5V拉偏和3.3V拉偏的电流配置则同交叉负载测试中的3档满载极限拉偏。

满载的三路主要输出电压纹波都在20mV以内,海韵PRIME Ultra 650 Titanium旗舰钛金电源的纹波表现评级为S。

示波器截图

下图分别为电源的低频、高频纹波截图,通道1、2、3(黄色、红色、绿红)从上往下依次是12V、5V和3.3V的纹波,电源处于满载状态。



4-8. 浪涌电流、掉电保持时间 Inrush Current, Hold-Up Time

浪涌电流

浪涌电流(Inrush Current)是指电源接通AC交流电的瞬间流入电源的最大瞬时电流,由于对PFC电容进行迅速充电,所以该电流的峰值要远大于正常电源工作状态下的输入电流。过大的浪涌电流可能会损坏保险管、NTC热敏电阻、整流桥、AC开关等器件。测试条件为满载、230Vac 50Hz输入。

海韵PRIME Ultra 650 Titanium旗舰钛金电源的开机Inrush Current测得103.12A。

掉电保持时间

掉电保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间,按照最新的Intel ATX12V v2.52规范,T5 (AC loss to PWR_OK hold-up time)必须>16ms,说人话就是PWR_OK(Power-Good)的掉电保持时间要大于16ms,同时T6(PWR_OK inactive to DC loss delay)必须>1ms,即DC电压的掉电保持时间比PWR_OK还要+1ms,来保障其他硬件维持运转,总结起来就是PWR_OK必须>16ms,12V/5V/3.3V等DC电压必须>17ms。

有足够长的PWR_OK掉电保持时间,意味着面临16ms以内的AC掉电或者切换到UPS的间隙,电源能够维持电脑运转信号而不至于出现关机或者重启的情况,同时,比PWR_OK保持时间还长的DC保持时间维持了其他硬件的正常工作,否则其他硬件可能会出现来不及采取例如机械硬盘磁头归位、SSD掉电保护等应急措施。掉电保持时间不单对于电源从AC切换到UPS的间隙有益,也适用于其他诸如电网切换等情况。

掉电保持时间的测试条件为电源满载,230Vac输入。

海韵PRIME Ultra 650 Titanium旗舰钛金电源的保持时间测试结果如下表:

示波器截图及对比:

下方从左往右从上往下的示波器截图依次为12V、5V、3.3V及PWR_OK的掉电保持时间截图,海韵PRIME Ultra 650 Titanium旗舰钛金电源保持时间评级S。

5. 评级及总结 Rating & Conclusion

海韵PRIME Ultra 650 Titanium旗舰钛金电源

细分项目评级:

外观:S
做工用料:S-
转换效率:S
电压稳定性:S
纹波噪声:S
保持时间:S
工作噪音:S-
价格:D
售后:S

海韵PRIME Ultra 650 Titanium旗舰钛金电源级别评定:T1,更新日期2018-10-16。

本站的评级系统分为以下几个档次:

T0,描述:超稀有/特殊用途/ Ultra Rare / Special,必须具备T1级别性能而且是特殊定位或者非零售产品。
T0.5,描述:终极/传奇/肌肉/ Ultimately / Legendary / Muscle,千瓦以上,须具备T1级性能,白金以上效率。
T1,描述:大师级/ Master / Dominating,中高瓦数,性能顶尖,同档次鲜有对手。
T2,描述:高端/ Professional,中高瓦数,性能出众,金牌及以上。
T3,描述:甜点/主流推荐/ Sweet spot,中低瓦数,主流产品,性能优秀,铜牌及以上。
T4,描述:普普通通/ Soso,相貌平平,没有明显短板,无效率等级要求,可用不会炸。
T5,描述:用爱发电/Bad,性能非常普通甚至有缺点,无效率等级要求。
T6,描述:买都别买/Don’t buy rubbish。

作为PRIME Ultra Titanium旗舰钛金系列中输出功率最小的一款,PRIME Ultra 650 Titanium的性能没有让人失望,几乎拿到了所有项目的S。

本来处于中瓦数的产品,对于高端CPU和高端显卡的支持就要稍逊一筹,输出功率有限,很难同时兼顾双CPU 4+4Pin和4 PCIE接口,在硬件匹配和接口设置之间如何取舍就是一个很大的挑战。但是这款产品提供了同瓦数甚至更高瓦数电源都没有的双CPU和4 PCIE接口,显然厂家激进的产品经理在面临选择的时候倾向了更高端的用户,靠高性能的电路和高规格的用料来获得多一组接口。

按这样设计之后,选择权也在用户手里。我认为海韵PRIME Ultra 650 Titanium能适应Z390平台和Intel第九代的CPU,Intel第九代的CPU的PL2功耗在210W,比起高端显卡要低得多了,但是长期带一张旗舰型号的显卡或者双显卡就不是一件很乐观的事情,3、400W级别的显卡就可能刚好能撑满电源的额定功率,而显卡的峰值功耗可能更是一个波动极大的因素。如果打算全核超5G再加一张RTX2080Ti,那么建议选购电源的时候提高电源的功率起点。



优点:

– 12年质保;
– 外观不错;
– 发热量低;
– 保持时间较长;
– 纹波控制顶尖;
– SATA 3.3接口;
– 电压稳定性顶尖;
– 80PLUS钛金效率;
– 做工整洁,堆料水平;
– 650W@50℃的输出能力;
– 风扇轻载停转,巡航转速低,非常安静;
– 全模组,兼容上一代产品模组线,提供了650W中少有的双CPU 4+4Pin接口;

不足:

– 5Vsb电压稍低;

注意:

– 不建议同时带高端CPU和高端显卡,余量不多;
