3. 拆解/ Teardown & Component analysis

 汇总
 平台  海韵 Seasonic Focus Gold
 EMI滤波  4x Y电容、2x X电容、2x 共模电感
 浪涌保护  NTC热敏电阻、继电器、保险管、MOV
 整流桥  2x GBU1560 (600V / 15A @105℃)
 主电容  Hitachi, HU, 560μF/400V/105℃
 APFC MOS  2x Infineon IPP50R140CP (550V / 15A @100℃ / 0.14Ω)
 APFC Boost Diode  1x STMicroelectronics STTH8S06D(600V / 8A 135℃ )
 主开关管  4x Champion GPT10N50AD (500V / 9.7A @100℃ / 0.7Ω)
+12V整流  4x Nexperia PSMN2R6-40YS (40V / 100A @ 25°C / 2.8mΩ)
 5V/3.3V DC-DC  6x Infineon BSC0906NS (30V / 40A / @100℃ / 4.5mΩ)
DC-DC PWM主控  ANPEC APW7159
 滤波电容  NCC W、KY系列电解电容、Nichicon HE系列电解电容、FPCAP固态电容
 主控  Champion CM6901T6X (LLC) +  Champion CM6500UNX (PFC)
  管控IC  Weltrend WT7527V (OVP/UVP/OCP/SCP/PG) 、AS393M
5Vsb PWM主控  Excelliance EM8569
5Vsb整流管  1x MBR1045ULPS SBR (45V / 10A @ 90°C)
 风扇  140mm DBB Fan (Everflow, FB14025BH, 12V/0.6A)

华硕ROG Strix 750W Gold是基于海韵的FOCUS Gold平台定制魔改二次研发，方案是基于Champion CM6901T6X (LLC) +  Champion CM6500UNX (PFC)控制的主动PFC+全桥LLC谐振+12V同步整流+5V/3.3V DC-DC方案。从整体上看，它更像是海韵小瓦数的PRIME旗舰金。


散热风扇方面，华硕ROG选择了一款来自Everflow的14cm弯叶风扇，并且加以导流圈，有利于加强风压表现。


这款来自Everflow的风扇型号是FB14025BH，DC12V/0.6A，双滚珠轴承，9片扇叶，效率应该不错，市面上14cm的风扇还少见用这种扇叶设计的型号。风扇靠近出风口一侧加装导流板，避免气流短路。

外壳的插座部分配置了1x X电容、1对x Y电容、1个 CM02X X电容泄放IC。温控按钮的线缆经过3层绝缘，从插座背面走过。

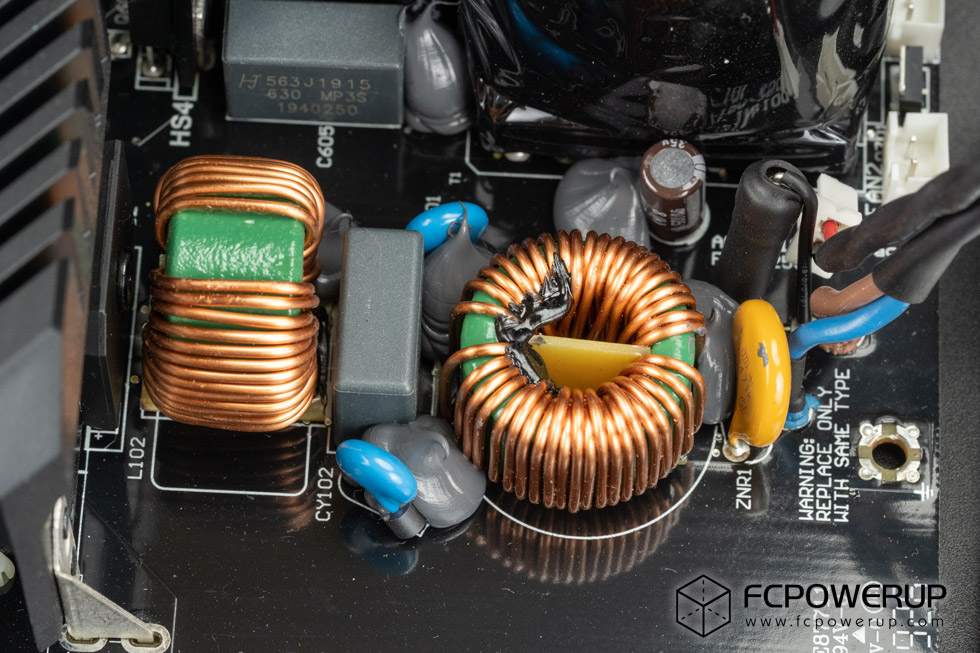

二级EMI，MOV压敏电阻 x1、保险管x1、共模电感x2、Y电容1对、X电容x1。元器件都使用了胶水进行加固。

整流桥为2x GBU1560 (600V / 15A @100℃)，并联来减少导通损耗，和LLC级的两枚开关管共享散热片，两枚GBU1560整流桥对于750W的电源而言余量巨大。

PFC级，APFC MOS为2x Infineon IPP50R140CP (550V / 15A @100℃ / 0.14Ω)，APFC Boost Diode为1x STMicroelectronics STTH8S06D(600V / 8A 135℃ )。

继电器（黑色方块）和用于抑制浪涌电流的NTC热敏电阻（绿皮）。

Boost电容为 Hitachi, HU系列, 560μF/400V/105℃。这个角度可以清楚地看到ROG Thermal Solution定制的散热片结构，PFC、整流桥+LLC的其中两枚管子、LLC剩余另外两枚管子各一片散热片。

5Vsb待机电路，主控是Excelliance EM8569C，PCB背面还布置了一枚1045肖特基整流管。

全桥LLC谐振的4枚主开关管为Champion GPT10N50AD (500V / 9.7A @100℃ / 0.7Ω)，绝缘封装，工作温度上限150℃。

从左往右依次为LLC开关管、驱动变压器、谐振电感、谐振电容、电流互感器、ERL39规格主变压器。

+12V滤波电容为6xFPCAP固态电容搭配2x NCC W系定制电容。华硕ROG Strix 750W Gold的12V同步整流电路加强了散热，

+12V同步整流的配置为4x Nexperia PSMN2R6-40YS (40V / 100A @ 25°C / 2.8mΩ)，也是耐高温的器件，表面一侧裸奔被动散热，而MOS的D极相当于散热片将热量往PCB正面方向传导，PCB正面方向焊接了金属条加上外接的黑色铝合金散热片进行辅助散热。

2x NCC日本化工 W系定制电容，单个规格3300μF/16V。

DC-DC模块应该是海韵系电源中常见的6x Infineon BSC0906NS配置 (30V / 40A / @100℃ / 4.5mΩ)，主控为ANPEC APW7159。散热片也用了阳极化发黑版本。

模组接线板，堆了大量的FPCAP固态电容，搭配nichicon HE系列电解电容使用。可以看到PCB上还有一个空的8Pin焊盘，猜测华硕还有850W的机型没有推出。

Champion CM6500UNX，PFC控制器。

Champion CM6901T6X，LLC控制器。

Weltrend WT7527V，管控IC，提供 OVP/UVP/OCP/SCP保护并且输出PG信号。
