首页 › 评测 › 电源评测 › 德商必酷be quiet! Straight Power 11 850W电源评测

德商必酷be quiet! Straight Power 11 850W电源评测

fcpowerup
9月 3, 2018电源评测
2 17

1.序言 / Introduction

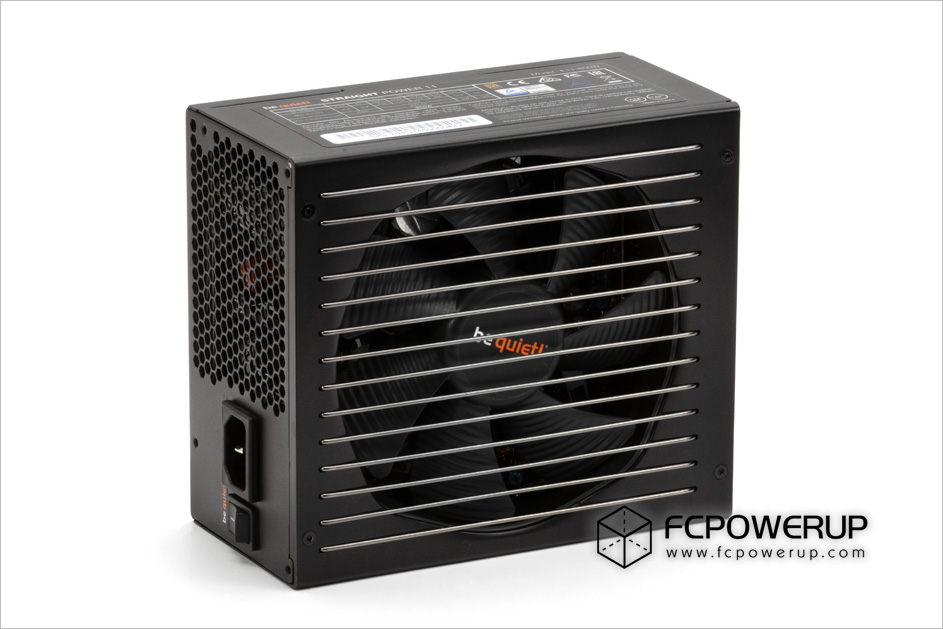

本次评测的电源是来自德商必酷be quiet! 的Straight Power 11 850W金牌全模组电源,be quiet!是德国排名第一的DIY品牌,由于是正宗德国品牌,就连产品配色都很德味,翻出我珍藏82年的德国世界杯纪念版可口可乐,拍个合照。德商必酷be quiet! ,俗称“闭嘴牌”,或者缩写“BQT”,以生产超静音风扇闻名,拥有完善的电源、机箱、散热器产品线,电源也少不了搭载其自家的SilentWings品牌风扇。

这款德商必酷be quiet! 的Straight Power 11 850W金牌全模组电源属于be quiet!电源产品线中的进阶系列,定位仅次于Dark Power Pro 11,处于中高端,内部的型号是E11-850W,目前京东自营的价格是1199元人民币,五年质保。

德商必酷be quiet!  Straight Power 11 850W技术规格

2.开箱 / Packaging

be quiet!最早被玩家所知是因为散热风扇性能优异,除了安静之外,产品外观设计也别具一格,换句话讲,就是高颜值。be quiet!的电源也是最早采用横向钢丝进气栅格设计的,如果看到典型的橙黑配色以及横向的钢丝进气栅格,那就应该知道是be quiet!的电源产品。其他品牌的进气栅格都是从这儿学来的。

开箱部分顺便要说一下,be quiet!  Straight Power 11 850W这颗电源的输出电流和接口分配跟我们常见的电源有所不同。

首先,5V和3.3V的联合输出功率比常见的电源要大,达到了150W,常见的电源一般在100~130W,适合那些有很多硬盘的用户。

其次,12V分为4路,12V1=21A,12V2=21A,12V3=26A,12V4=26A,联合输出功率70.8A/849.6W。

分析一下这个电流分组,12V1是给主板24Pin、SATA、HDD口用的,12V2是给CPU 4Pin/8Pin用的,这看起来很符合Intel的规范。

然而12V3和12V4两路分到了PCIE1/2/3三组线材一共4个接口。各位可以留意一下下方P6右上角那组1分为2的PCIE模组线,这组就是下表的PCIe 2,这组线材既是12V3,又是12V4,绝对是稀有的电流分组方式。然而实际上使用起来,应该不会造成过载保护。

不过Straight Power 11 850W提供了2组CPU电源模组线,这一点不错,尤其是目前中高端主板会越来越多使用8+4Pin甚至双8Pin的CPU供电接口,拥有多一组CPU供电的电源会更有优势。

以下图片都可以点击放大。



3.拆解 / Teardown

be quiet! Straight Power 11 850W采用了由CM6901+英飞凌ICE2PCS02控制的APFC+半桥LLC谐振+12V SR同步整流+5V/3.3V DC2DC生成的方案,由全汉FSP代工,并没有在其他品牌的电源上见过这一套方案,应该是属于be quiet!的专属方案,丝印写着E11,覆盖750W~1000W三个型号。

整体布局、做工以及用料还不错。

散热风扇为be quiet!自有品牌的SilentWings系列风扇,型号BQ SIW3-13525-HF,是一把135mm规格的风扇,12V/0.56A,最高转速2100RPM,FDB轴承,安规认证齐全,中国制造,优化的扇叶和漏斗形进气口有利于提升性能。

电源的PCB背面采用了导热垫将外壳作为散热器的方式为+12V同步整流MOS辅助散热。

AC开关和插座是焊接在同一块小板上的,这部分内置了一级EMI电路,小板上焊有Y电容一对和X电容一个。

二级EMI电路,保险管x1,Y电容1对,X电容x1,MOV压敏电阻x1,共模电感x2。

整流桥与PFC电感之间放置了一个NTC热敏电阻,用于抑制浪涌电流,相应的,为了提高这部分的效率和可靠性,这里设置了一个继电器(蓝色)用于开机之后短接掉NTC热敏电阻。

整流桥为两枚虹扬HY GBJ2506并联使用,中间共享了一个散热片,单一枚的规格600V/25A@100℃,余量巨大。

PFC电路一侧。

两枚PFC MOS为英飞凌IPA60R180P7,650V/11A@100℃,TO-220FP绝缘封装,PFC二极管为Cree的C3D06060碳化硅肖特基二极管,600V/6A。

顺带提一下,P7级的MOS为英飞凌第七代的CoolMOS™,属于此前C6/E6/P6级别器件的迭代产品,是比较新的器件。

两颗Boost电容分别为nichicon的CN(M)系列470μF/420V和Rubycon的MXH系列330μF/420V混用,累计用量800μF,很接近1μF/W的用量。混搭主电容的情况在电源里比较少见,不过由于各家的电容技术水平都是比较接近的,这样的用法不存在问题。

主开关管为意法半导体的STF28N60M2,600V/14A@100℃,0.15Ω。

主变压器,谐振电感安装于一侧的小板上。

12V同步整流MOS位于PCB背面,为东芝半导体的U-MOSIX-H系列产品,型号TPH1R204PL,规格为40V / 150A@25℃ / 1.24mΩ@Vgs=10V,Id=50A,SOP Advance封装。通过PCB两个垂直方向来散热。

上面已经提到了是利用导热垫把热量传导到电源外壳,另外一边则是利用焊接在PCB正面的散热片并且借助风扇进行辅助散热。+12V整流之后直接输送到滤波电路,这里由日本化工的固态电容+磁棒电感+日本化工的电解电容组成的CLC滤波电路进行第一级滤波。

一部分12V输送到5V/3.3V的DC2DC电路。

DC2DC的PWM主控为Anpec APW7159C,配置6枚MOS,来自Diodes的DMN3009SK3,30V/60A@25℃/9.0mΩ,DPAK封装。

模组接线板背面是大面积的敷锡增流,用了若干MLCC作为输出滤波使用。

模组接线板的正面,代工厂全汉也使用了无线缆化连接技术,有大量的导流铜条,输出滤波方面堆了大量的日本化工固态电容。

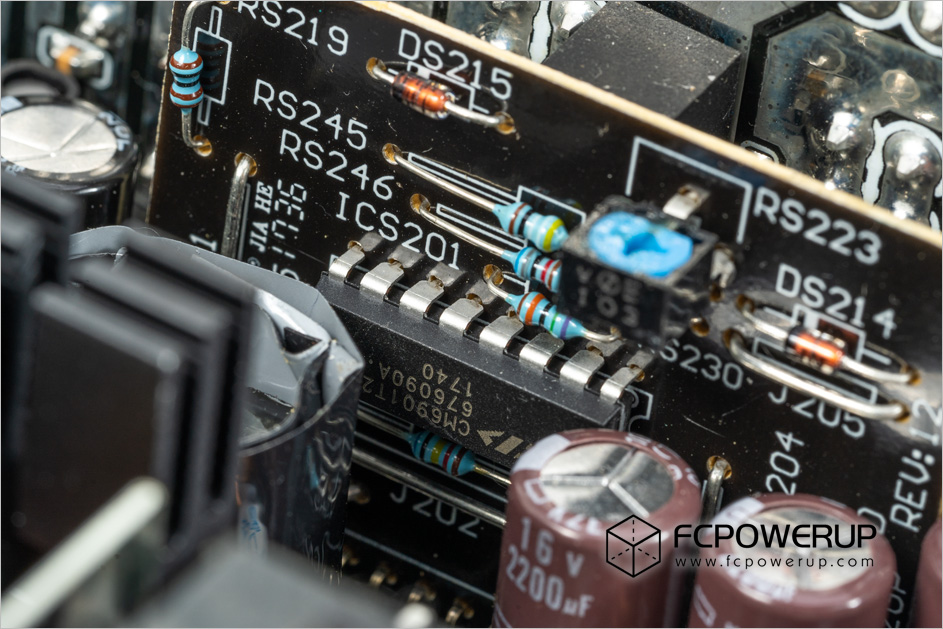

谐振主控为虹冠CM6901,LLC谐振电源里普遍采用的型号。

管控IC Weltrend WT7579,提供OVP/UVP/SCP保护,并且生成PG信号。

5VSB待机电路采用了同步整流技术,开机后切换到+5VDC。

5Vsb整流管,Diodes DMN6040SK3,60V/16A@25℃/35mΩ。5Vsb PWM主控为Power Integrations公司的InnoSwitch-EP系列INN2603K。



4.测试 / Test

想了解我是如何测试电源的,以及电源评测里测试的参数有何意义,可以阅读我之前写的文章『我是怎么测试电源的』。

be quiet! Straight Power 11 850W的测试超载到950W,但超载部分的电压、效率不计入稳定性和效率计算,仅作为电源能否正常工作的参考。

4-1. 电压稳定性 Load Regulation

12V电压偏离0.99%,负载调整率1.2%

5V电压偏离-1.22%,负载调整率1.96%

3.3V电压偏离-2.27%,负载调整率3.64%

电压稳定性评级E。

4-2. 效率 Efficiency

be quiet! Straight Power 11 850W在100W-满载阶段的平均转换效率为92.3%,比普通金牌电源稍强一些,评级B+。

4-3. 空载及轻载 No-load & Light Load Test

be quiet! Straight Power 11 850W短接PS_ON,消耗7.2W功率。

30-100W输出的平均转换效率为86.04%,属于较好水准。在轻载的5档测试中,电压输出范围、效率都正常,风扇则一直以340RPM的低转速工作,没有Fanless模式。



4-4. 风扇转速、温度 Fan Speed, Temperature

散热风扇为be quiet!自有品牌的SilentWings 3系列风扇,型号BQ SIW3-13525-HF,是一把135mm规格的风扇,12V/0.56A,最高转速2100RPM,FDB流体动态轴承,安规认证齐全,中国制造,优化的扇叶和漏斗形进气口有利于提升性能。

风扇转速方面,半载前be quiet!  Straight Power 11 850W的风扇转速一直低于400RPM,属于比较安静,后半载开始平缓加速,满载到达1200RPM,声音轻微,还算安静的。

满载温度

测试为满载10分钟之后关掉电源瞬间,移走风扇。室温27℃。

整流桥温度在55℃左右;
谐振电感温度在70℃左右;
主开关管散热片温度在55℃左右:
主变压器温度在95℃左右;
SR同步整流散热片温度在70℃左右;
DC2DC子板温度在70℃左右,主要在12V接口位置;

整体的发热情况属于80 PLUS金牌电源正常水平。下图可点击放大。

4-5. 5Vsb待机 5V Standby

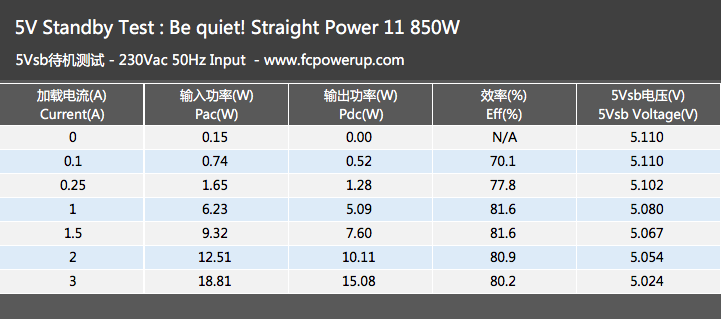

Intel ATX12V v2.4规范中对5Vsb的要求为:待机空载消耗小于1W,在0.1A、0.25A、1A的负载下转换效率应该高于50%、60%、70%。

Straight Power 11 850W的5Vsb效率和电压都表现不错。

4-6. 交叉负载 Cross-Load Test

交叉负载是按Intel ATX12V 2.4、SSI EPS12V 2.92电源设计指导规范,结合高功耗核心CPU和高功耗独立显卡、低功耗的ITX/STX平台所设计。

重新调整过后,测试总共分为7个档:

CL1-整机轻载:测试整机处于极低负载时的电压稳定性。
CL2-辅路满载、12V轻载:5V、3.3V最大负载、12V轻载,模拟多个机械硬盘同时启动的情况。
CL3-整机满载:12V、5V和3.3V同时拉载到最大负载,模拟整机满载;
CL4-偏重12V、辅路轻载:12V最大负载、5V、3.3V轻载,模拟极限超频、或者使用单个SSD运行3D游戏的情况;
CL5-12V拉偏:极限拉偏,测试12V满载,5V、3.3V空载时的电压稳定性。
CL6-5V拉偏:极限拉偏,测试5V满载,12V、3.3V空载时的电压稳定性。
CL7-3.3V拉偏:极限拉偏,测试3.3V满载,12V、5V空载时的电压稳定性。

交叉负载主要考核电源输出电压的稳定性,同样输出电压必须在Intel ATX12V规范规定的±5%的范围内,电压偏离额定值越小越好。负载调整率即电压随负载变化的波动情况,数值越小则电压稳定性越强。

be quiet!  Straight Power 11 850W交叉负载电压稳定性评级F。



4-7. 纹波及噪声 Ripple & Noise

纹波和噪声(Ripple & Noise)是电源直流输中的交流成分,一部分可能是交流电经过整流稳压后仍然存在的交流成分,一部分则是电路晶体管本身所产生的开关纹波和噪声,如果用示波器观察就可以看到电压像水波纹一样波动,所以叫纹波。过高的纹波会干扰数字电路,影响电路工作的稳定性。

Intel ATX12V v2.4中规定,+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb,对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.31规范给治具板测量点处并接去耦电容进行测量。

测试选择了有意义的7个档位,50W代表桌面待机的情况,100W代表办公和上网时的情况,300W代表单显卡游戏的情况,满载和拉偏则是测试电源各路最高负荷时的情况。

50W、100W、300W、850W的测试电流配置情况同均衡负载,12V拉偏、5V拉偏和3.3V拉偏的电流配置则同交叉负载测试中的3档满载极限拉偏。

示波器截图

下图分别为电源的低频、高频纹波截图,通道1、2、3(黄色、青色、洋红)从上往下依次是12V、5V和3.3V的纹波,电源处于满载状态。

be quiet!  Straight Power 11 850W纹波表现评级A+。



4-8. 浪涌电流、掉电保持时间 Inrush Current, Hold-Up Time

浪涌电流

浪涌电流(Inrush Current)是指电源接通AC交流电的瞬间流入电源的最大瞬时电流,由于对PFC电容进行迅速充电,所以该电流的峰值要远大于正常电源工作状态下的输入电流。过大的浪涌电流可能会损坏保险管、NTC热敏电阻、整流桥、AC开关等器件。测试条件为230Vac 50Hz输入。

be quiet!  Straight Power 11 850W的开机Inrush Current测得103.12A。

掉电保持时间

掉电保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间,按照最新的Intel ATX12V v2.52规范,T5 (AC loss to PWR_OK hold-up time)必须>16ms,说人话就是PWR_OK(Power-Good)的掉电保持时间要大于16ms,同时T6(PWR_OK inactive to DC loss delay)必须>1ms,即DC电压的掉电保持时间比PWR_OK还要+1ms,来保障其他硬件维持运转,总结起来就是PWR_OK必须>16ms,12V/5V/3.3V等DC电压必须>17ms。

有足够长的PWR_OK掉电保持时间,意味着面临16ms以内的AC掉电或者切换到UPS的间隙,电源能够维持电脑运转信号而不至于出现关机或者重启的情况,同时,比PWR_OK保持时间还长的DC保持时间维持了其他硬件的正常工作,否则其他硬件可能会出现来不及采取例如机械硬盘磁头归位、SSD掉电保护等应急措施。掉电保持时间不单对于电源从AC切换到UPS的间隙有益,也适用于其他诸如电网切换等情况。

掉电保持时间的测试条件为电源满载,230Vac输入。

be quiet! 的Straight Power 11 850W的保持时间测试结果如下表:

示波器截图及对比:

下方从左往右从上往下的示波器截图依次为12V、5V、3.3V及PWR_OK的掉电保持时间截图,保持时间评级D。



5.总结 / Conclusion

德商必酷be quiet!  Straight Power 11 850W

细分项目评级:

外观:S
做工用料:A
转换效率:B+
电压稳定性:E
纹波噪声:A+
保持时间:D
工作噪音:A-
价格:B–
售后:A

德商必酷be quiet!  Straight Power 11 850W级别评定:T4,更新日期2018-09-15。

德商必酷be quiet!  Straight Power 11 850W这颗电源的3.3V的电压稳定性比较普通,不过外观、纹波抑制能力、工作噪音控制都不错。

需要注意的是这颗电源提供了高达150W的辅路输出设计,属于比较大的,但是SATA和Molex接线的设计就比较保守。12V的分流设计也是比较稀有的,但暂时不会对使用造成影响。

这颗电源的售价是1199元人民币,相对而言,它没有诸如轻载风扇停转(Fanless模式)以及更长时间的质保,市场竞争力会弱了一些。

优点:

– 外观不错;
– 纹波控制优秀;
– 风扇轻载安静;
– 做工、用料上乘;
– 全模组接线设计;
– 5V/3.3V输出功率较大;
– 提供了2组CPU供电接口;
– 5Vsb效率和电压都表现优秀;
– 80Plus金牌效率,效率属于金牌里偏上水准;

不足:

– 没有风扇停转模式;
– 3.3V电压负载调整率一般;

ATX T4 全模组 电源评测review 金牌Gold
