由于EVGA的电源进入国内市场比较晚,但其实EVGA SuperNOVA系列的电源产品在国外已经卖了很长一段时间,SuperNOVA系列也比较成熟。我选择了SuperNOVA系列中比较有代表性的几款进行测试。

在前面的EVGA SuperNOVA 750 G2的评测中我就提到EVGA的电源产品线比较特别,整个产品线单由SuperNOVA(直译是“超新星”)一个系列组成,瓦数覆盖400W-1600W。针对极限超频玩家的有像EVGA SuperNOVA 1600 T2这样的产品,也有针对高端多卡玩家的EVGA SuperNOVA 850 P2。

前面我已经发布了SuperNOVA 750 G2和SuperNOVA 850 P2的评测。而对于主流用户来讲,输出功率处于450W到600W之间的电源需求更大,本篇介绍的EVGA SuperNOVA 550 G2就是一款面向主流玩家的中瓦数产品,卖669元人民币。

文章导读

1.序言
2.开箱
3.拆解
4.测试
4-1.电压稳定性
4-2.效率、风扇转速、80Plus验证、轻载及5Vsb待机
4-2-1.均衡负载效率
4-2-2.风扇转速
4-2-3. 80Plus转换效率验证
4-2-4.空载及轻载效率
4-2-5. 5Vsb待机效率
4-3.交叉负载
4-4.纹波及噪声
4-5.保持时间
5.总结

和上次测试的EVGA SuperNOVA 750 G2相比,EVGA SuperNOVA 550 G2拥有更短的165mm的机身长度,同样是基于振华的Leadex Gold平台,拥有80Plus金牌认证、全模组化接口、50℃环境下的550W额定输出能力、全日系电容用料、轻载风扇停转、完善的保护电路、7年质保等卖点。在国外几个电源评测站点都拿到很高的评价,可见它是一颗各方面都均衡且出色的电源。

技术特征及卖点:

1.  7年质保
2. 80Plus金牌认证
3.全模组化接口
4.全日系电容
5. 50℃环境下的550W额定输出能力
6.单路+12V 45.8A/549.6W输出能力
7.DC2DC输出设计
8.NVIDIA SLI和AMD CF支持
9.140mm双滚珠轴承风扇,ECO智能温控支持风扇轻载停转
10.完善的保护电路

EVGA SuperNOVA 550 G2电源规格:



2.开箱

EVGA SuperNOVA 550 G2电源的外包装和EVGA SuperNOVA 750 G2风格一致,同样是黑灰色的主色调,加上金属字体点缀,由于电源本身以及配线的重量减少,包装上的提手也取消,这属于一种合理控制包装成本的方法。

EVGA SuperNOVA 550 G2电源包装背面同样是多国语言描述产品特征和技术规格。主要卖点还是在14cm双滚珠风扇、日系电容和全模组接口。

EVGA SuperNOVA 550 G2电源外包装的侧面着重介绍了ECO智能温控系统,通过切换电源上的开关,使用ECO温控模式,允许在轻载下风扇停转来换取更低的工作噪音。由于包装的背面并没有空间放下中文的内容,简体中文和繁体中文的介绍在侧面用不干胶单独贴了一张,内容涵括产品特色、线材配置、规格表和生产信息等,比较完善。

EVGA SuperNOVA 550 G2电源包装内部,珍珠棉支撑起电源,说明书和电源放置在一起,线缆和收纳袋则是在右侧。

EVGA SuperNOVA 550 G2的全部附件包括一本中文说明书、模组线材、魔术贴扎带、安装螺丝、线材收纳袋,同样还有一个测试电源用的小玩意。EVGA SuperNOVA 550 G2所有的线材都是黑色线缆,并且由蛇皮网包裹,整洁而且易于走线。线材长度和接口数量可以参考上面的规格表 ,60cm的主板24Pin和70cm的CPU供电线,基本都可以满足中塔机箱走背线的需求。

这个名为Detection Tool的检测小玩意,在我所拿到的EVGA电源中都可以看到,它通过短接电源的PS-ON和GND(绿黑)来启动电源,对于迅速检测电源是否正常工作来说非常有用,超频玩家有时候需要电源脱离主板单独启动,也需要这种小工具。EVGA是给全线的电源都配上了这一小工具。

如图所示,只需要连接到电源的24Pin接头就可以使电源脱离主板单独启动。

EVGA SuperNOVA 550 G2的本体同样套了一个无纺袋来保护产品外观不受磨损,上面印有EVGA的烫金logo。

EVGA SuperNOVA整个系列几乎都采用了皱纹漆外壳,SuperNOVA 550 G2也不例外,这种材质的外壳俗称火山灰,属于耐磨易打理的材质,不会留下指纹。相比SuperNOVA 750 G2,SuperNOVA 550 G2的它的外壳长度缩短到16.5cm,属于标准ATX电源的长度,可以兼容更多的小容积机箱。

EVGA SuperNOVA 550 G2采用全模组接线设计,每种接口都有相应的标识,ECO开关也从AC开关一侧转移到了模组接口一侧。我也发现,EVGA整个SuperNOVA G2、P2和T2使用的模组接口定义都是一样的,换句话说,不同型号的SuperNOVA电源它们的模组线材是通用的,这一点目前为止还没有其它品牌做到,也算是一种品牌特点吧。

风扇的网罩是和外壳一体冲压成型,风扇进气口像一个煤气灶。EVGA SuperNOVA 550 G2同样采用了14cm的风扇,不过风扇的型号属于低转速的型号。风扇固定采用了内六角螺丝,螺丝孔采用了下沉式设计。

看看侧面标签,标签的左侧内容注明了一些使用的注意事项,包括产品的使用海拔高度等信息。

输入输出规格方面,EVGA SuperNOVA 550 G2为单路+12V输出设计,输出能力45.8A/549.6W,5V和3.3V各有22A的输出能力,联合输出功率110W,要比常见的电源输出能力略高一些,5Vsb待机输出可以达到15W。

EVGA SuperNOVA 550 G2的排气孔采用高效率的六边形蜂窝造型,在排气孔的这一面还带一个标准的AC开关。



3.拆解

EVGA SuperNOVA 550 G2采用来自Globe Fan的散热风扇,型号RL4Z-B1402512M,为一款使用双滚珠轴承的140mm规格风扇,工作电压12V,额定电流0.5A,从型号后缀和工作电流可以判断是一把属于中等转速的散热风扇。扇叶为7叶镰刀造型,偏向于风压的设计。

Leadex平台属于弹性非常好的平台,可以做550W这样的中小瓦数型号,大号的方案也可以做到高达2000W的输出功率。下图中间空焊的电容焊盘即是应对更大瓦数型号所留下的位置。 相比18cm的型号,16.5cm的型号为了缩短机身长度,改进了组装方式,模组板的金属盖板可以直接拆下,极大地方便了产线组装,而不再采用之前弯折两次的传统“凹”字型外壳。

ECO温控开关也挪到了模组接线板一侧,从内部来看,开关的引线要短了很多,至少现在不用穿越大半个电源再来到风扇温控子板。

之前我已经提到EVGA SuperNOVA 550 G2和振华Leadex Gold系列同平台,它是一款基于NCP1653A+AA9013控制的APFC+半桥LLC谐振+12V同步整流+DC2DC的电源,方案比较先进,主PCB采用单面板,PCB两面都使用黑色的阻焊染料,模组PCB再通过汇流排和主PCB连接。

PCB背面的焊接工艺不错,主变压器背部的堆锡工艺还可以,应该是振华的工厂工人已经对这一方案的焊接工艺上手了,焊接的质量比早期的Leadex改善很多。

模组接线板PCB采用了汇流排与主PCB连接,模组板上采用清一色日本化工(Nipon Chemi-Con)电解/固态电容混搭。应对550W的输出,模组接线板PCB要比高端型号少了几个12V的输出接口,这再正常不过了。

完整的EMI电路,可以看到保险管、MOV、NTC热敏电阻和继电器的使用。主电容采用日化KMQ系列400V/470μF/105℃器件,对于550W来说,接近1μF/W的主电容用料已经算厚道。

从左至右分别是风扇的温控子板、5Vsb待机电路、PFC电感。5Vsb待机电路的PWM主控为29604,应该是飞兆的BD5AG,5Vsb整流采用了一枚Mospec S10C60C SBR。

高压侧的元器件,整流桥规格未知,单枚使用,和其他管子共享散热片。PFC二极管为Cree的C3D04060A,600V/6A@135℃,PFC开关管为一枚Infineon IPP50R140CP,550V/0.14Ω,TO220绝缘封装,背部涂有导热硅脂并且安装在散热片上。

主开关管同样为两枚Infineon IPP50R140CP,分别安装在两个铝制的散热片上,散热片两侧开口以增加换热面积,提高换热效率,早期的Leadex方案的主开关管散热片是没有开口的。

双层立式变压器放置在PCB一侧,EVGA订制款。

同步整流滤波和输出电路。其中同步整流电路采用了4枚Infineon的IPP041N04N,40V/80A/4.1mΩ,两枚共享一块铝制散热片,散热片顶部为Y型开叉以加强散热。+12V的输出滤波电路则是多达7颗日化KZE 2200μF/16V电解电容辅以磁棒电感,其中一路输出到DC2DC电路,其余的直接输出到模组板进行最后一阶滤波。

DC2DC电路,5V和.3V各两颗IPD060N03L G,规格30V/50A/6mΩ,上下桥各一颗。

主控子板树立在PCB中间部分,左侧覆盖绝缘层的小PCB上为NCP1653A,PFC主控。右侧的小PCB上为AA9013,LLC主控。



4.测试

测试仪器为Chroma 6000系列电源测试系统、泰克数字示波器以及光电测速仪。

EVGA SuperNOVA 550 G2电源静态均衡负载的电流设置如下:

EVGA SuperNOVA 550 G2电源静态均衡负载的测试结果如下:

4-1.电压稳定性

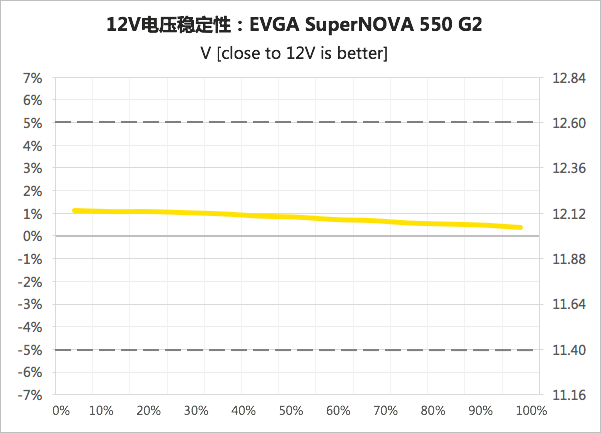

EVGA SuperNOVA 550 G2均衡负载的电压稳定性情况:

12V最大偏离1.14%,负载调整率0.78%。

5V最大偏离0.66%,负载调整率0.6%。

3.3V最大偏离-0.42%,负载调整率0.82%。

5Vsb最大偏离2.8%,负载调整率2.8%。

4-2.效率、风扇转速、80Plus验证、轻载及5Vsb待机

4-2-1.均衡负载效率

转换效率测试条件同均衡负载的电压测试,都是在230Vac 50Hz环境下测得,电流配置一致。

EVGA SuperNOVA 550 G2在30W起步的转换效率为78%,50W输出达到84%,150W输出效率高达91%,峰值效率出现在250W输出,为92.106%,550W满载效率90.473%。100W-750W输出的平均转换效率为91.41%。

4-2-2.风扇转速

EVGA SuperNOVA 550 G2采用来自Globe Fan的散热风扇,型号RL4Z-B1402512M,为一款使用双滚珠轴承的140mm规格风扇,工作电压12V,额定电流0.5A,属于 中等转速的散热风扇。扇叶为7叶镰刀造型,偏向于风压的设计。

测试室温为27℃,在ECO温控关闭的情况下,EVGA SuperNOVA 550 G2的散热风扇由590RPM起转,400W时 开始提速达到800RPM,仍然是比较安静的,550W满载输出是为900RPM。由于散热压力并不大,比起使用HH后缀高转速的EVGA SuperNOVA 750 G2,低瓦数的EVGA SuperNOVA 750 G2使用中等转速的RL4Z-B1402512M,噪音控制更好。

切换到ECO温控开启的状态下,散热风扇轻载停转,在半载之后才开始工作转速和ECO关闭时基本一致,都在600RPM左右上升到满载900RPM。

4-2-3.80Plus转换效率验证

80Plus转换效率验证的测试环境为115Vac 60Hz,电流配置见下表。

80Plus金牌标准要求是在115Vac输入条件下,20%、50%、100%负载的转换效率分别不低于87%、90%、87%。EVGA SuperNOVA 550 G2测得10%、20%、50%、100%的转换效率分别是85.942%、89.5%、91.309%、88.487%。轻载部分的效率已经接近白金线。

4-2-4.空载及轻载效率

轻载测试我们选择了几个具有代表意义的点,分别为电源输出13.3W、30W、50W、75W和100W。

其中13.3W为模拟低功耗ITX平台的功耗,这种条件只有极少数最小化的低功耗ITX平台待机甚至是休眠状态下才能达到。

30W-50W代表了绝大部分PC平台在桌面待机时的功耗,75W-100W输出为典型的轻载应用功耗,代表网页浏览和Office办公等用途。

测试主要考核电源输出电压的稳定性,输出电压必须在Intel ATX12V规范规定的±5%的范围内,即12V必须介于11.4-12.6V,5V必须介于4.75-5.25V、3.3V必须介于3.135-3.465V。

转换效率不作具体要求,但却是本项目的主要测试目的。

短接PS-ON和GND,在散热风扇没有启动的情况下,测得EVGA SuperNOVA 550 G2空载消耗功率为6.3W。

EVGA SuperNOVA 550 G2由于采用了DC2DC的输出设计,在轻载的5档测试中电压没有出现过大幅度的偏离。

转换效率方面,EVGA SuperNOVA 550 G2有着极好的轻载效率表现。根据测试数据分析,EVGA SuperNOVA 550 G2在30W-100W输出的平均转换效率为85.68%,比起白金牌的EVGA SuperNOVA 850 P2还要稍微好一些,不过这跟电源整体的额定功率大小相关,小瓦数的电源处于轻载阶段时,其效率点比起大瓦数电源会更偏向于效率曲线的中段凸起部分。

4-2-5.5Vsb待机效率

Intel ATX12V v2.31规范中对5Vsb的要求为:待机空载消耗小于1W,在0.1A、0.25A、1A的负载下转换效率应该高于50%、60%、70%。

EVGA SuperNOVA 550 G2的5Vsb空载时消耗输入功率0.2W,可以满足欧盟的ErP Lot 6 2013标准,0.1A、0.25A、1A效率为60.2%、67.6%、74.0%,也可以达到Intel ATX12V v2.31的要求。

4-3.交叉负载

交叉负载是按Intel ATX12V 2.31、SSI EPS12V 2.92电源设计指导规范,结合近来高功耗的独立显卡、低功耗的ITX平台所设计。

测试总共分为7个档:
负载1-12V拉偏:极限拉偏,测试12V满载,5V、3.3V空载时的电压稳定性。
负载2-5V拉偏:极限拉偏,测试5V满载,12V、3.3V空载时的电压稳定性。
负载3-3.3V拉偏:极限拉偏,测试3.3V满载,12V、5V空载时的电压稳定性。
负载4-整机轻载:测试整机处于极低负载时的电压稳定性。
负载5-辅路满载、12V轻载:5V+3.3V最大负载、12V轻载,模拟多个机械硬盘同时启动的情况。
负载6-整机满载:12V、5V和3.3V同时拉载到最大负载,模拟整机满载;
负载7-偏重12V、辅路轻载:12V最大负载、5V+3.3V最小负载,例如极限超频、或者使用单个SSD运行3D游戏的情况;

交叉负载也主要考核电源输出电压的稳定性,输出电压必须在Intel ATX12V规范规定的±5%的范围内,即12V必须介于11.4-12.6V,5V必须介于4.75-5.25V、3.3V必须介于3.135-3.465V,电压偏离额定值越小越好。负载调整率即电压跌落情况,越小电源的电压稳定性也越强。

测试中EVGA SuperNOVA 550 G2 12V的电压最大偏离为1.14%,负载调整率为-0.88%,5V电压最大偏离0.66%,负载调整率-0.72%,3.3V电压偏离为-0.61%,负载调整率为-1.06%。能够压制在±1%的范围内,都属于相当优异的表现。

4-4.纹波及噪声

纹波和噪声(Ripple & Noise)也是备受关注的一个项目,过高的纹波会干扰数字电路,影响电路工作的稳定性。从“纹波太大硬盘有坏区”到“波纹不稳炸四方”(注:此处应为纹波,而非波纹),足以见得普通用户对其重视程度。

纹波和噪声是电源直流输中的交流成分,一部分可能是交流电经过整流稳压后仍然存在的交流成分,一部分则是电路晶体管本身所产生的开关噪声,如果用示波器观察就可以看到电压像水波纹一样波动,所以叫纹波。

Intel ATX12V v2.31中规定,+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb,对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.31规范给治具板测量点处并接去耦电容进行测量。

测试选择了有意义的7个档位,50W代表桌面待机的情况,100W代表浏览网页和办公等典型轻载应用,300W代表单卡游戏的情况,满载和拉偏则是测试电源最高负荷时的情况。

50W、100W、350W、550W的测试电流配置情况同均衡负载,12V拉偏、5V拉偏和3.3V拉偏的电流配置则同交叉负载测试中的3档满载极限拉偏。

示波器截图:

550W满载,12V纹波12.4mV

550W满载,5V纹波10mV

550W满载,3.3V纹波9.6mV

5Vsb 15W满载纹波7.6mV

12V 45.8A拉偏纹波14.4mV

5V 22A拉偏纹波7.2mV

3.3V 22A拉偏纹波6mV

除了满载时+12V有轻微的100Hz低频分量,从轻载上升到满载亦或是单路极限拉偏的情况下,EVGA SuperNOVA 550 G2的纹波抑制都相当好,低压路的5V、3.3V的输出纹波只有个位数。

4-5.满载保持时间

电压保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间,Intel ATX12V v2.31中要求在电源处于满载输出时,PWR-OK(即Power-Good信号,PG)掉电保持时间要大于16ms,各组DC电压的保持时间还必须比PWR-OK跌落延迟1ms以上。

这意味着面临16ms以内的AC掉电或者切换到UPS的间隙,电源能够维持电脑运转而不至于出现关机或者重启的情况,同时为了维持其他硬件的正常工作,DC电压的掉电保持时间必须比PG保持时间还要长,否则其他硬件无法维持正常工作状态,或者来不及采取例如机械硬盘磁头归位、SSD掉电保护等应急措施。

测试电流配置同均衡负载的满载550W,主要考核12V、5V和PG的保持时间,若后续SSD对3.3V的使用量加大,将考虑加入3.3V的保持时间测试。

EVGA SuperNOVA 550 G2的保持时间测试结果如下表:

很明显的Leadex方案的保持时间特征,5V的保持时间很长很长。EVGA SuperNOVA 550 G2的保持时间可以满足Intel ATX12V的规范要求。

示波器截图:

12V保持时间:22.4ms

5V保持时间:48ms

PG保持时间:20.4ms



5.总结

EVGA SuperNOVA 550 G2电源是SuperNOVA系列中的中瓦数型号,市场对于这一功率段的电源有更大的需求,同时玩家对这一功率段的电源的功能性要求也比较全面,例如外观要好看、要有全模组、要能走背线、风扇要支持轻载停转,诸如此类。 而千瓦级以上的用户需求,可能更多的是在性能和可靠性上面。

和使用同样方案的中高瓦数的EVGA SuperNOVA 750 G2、EVGA SuperNOVA 850 P2电源一样,EVGA SuperNOVA 550 G2电源也拥有极强的性能。同时,继承EVGA SuperNOVA系列丰富的卖点,EVGA SuperNOVA 550 G2对于玩家目前的需求也都能够一一满足。

相比EVGA SuperNOVA 750 G2,SuperNOVA 550 G2拥有更好的轻载效率和风扇噪音控制,这也是中低瓦数电源的价值所在。EVGA SuperNOVA 550 G2的官方零售价是669元人民币,性性价比极高,拥有7年质保,用料以及品质保持在10年质保的其他高端型号同样的水准。

这颗电源我还真挑不出什么缺点,但注意如果你要带高端的双路主板或者极限超频主板,这款电源只有1个4+4Pin EPS/ATX12V CPU供电接口。

优点:

– 7年质保;
– 高性价比;
– 实用的附件;
– 全模组设计;
– 外观设计不错;
– 纹波控制优异;
– 电压稳定性优异;
– 做工整洁,用料大方;
– 550W@50℃的输出能力;
– 80Plus金牌效率,轻载效率极好;
– 风扇支持低载停转,噪音控制极好;

不足:

– 无;
