EVGA的电源产品线很完整,从400W覆盖到1600W,效率方面也有钛金T2、白金P2、金牌G2等系列可以选择。从命名规则上就可以了解到白金P2系列是仅次于钛金T2系列的产品线,可以称之为EVGA的次旗舰系列。

文章导读

1.序言
2.开箱
3.拆解
4.测试
4-1.电压稳定性
4-2.效率、风扇转速、80Plus验证、轻载及5Vsb待机
4-2-1.均衡负载效率
4-2-2.风扇转速
4-2-3. 80Plus转换效率验证
4-2-4.空载及轻载效率
4-2-5. 5Vsb待机效率
4-3.交叉负载
4-4.纹波及噪声
4-5.保持时间
5.总结

和上篇文章介绍的EVGA SuperNOVA 750 G2相比,EVGA SuperNOVA 850 P2拥有更短的165mm的机身长度,但同样是基于振华的Leadex P平台,拥有80Plus白金牌认证、全模组化接口、50℃环境下的850W额定输出能力、全日系电容用料、轻载风扇停转、完善的保护电路、10年质保等卖点,提供了更肌肉的输出能力和更多的PCIe、CPU供电接口。

为了照顾高端的双显卡用户,EVGA提供了像SuperNOVA 850 P2这样的实力型产品,拥有6个完整的6+2Pin PCIe电源接口,CPU的4+4Pin EPS/ATX12V供电接口也提高到2组。EVGA SuperNOVA 850 P2的官方零售价为1259元人民币,同时享有EVGA最高端的10年质保服务。

技术特征及卖点:
1.10年质保
2.80Plus白金牌认证
3.全模组化接口
4.全日系电容
5.50℃环境下的850W额定输出能力
6.单路+12V 70.8A/849.6W输出能力
7.DC2DC输出设计
8.NVIDIA SLI和AMD CF支持
9.140mm双滚珠轴承风扇,ECO智能温控支持风扇轻载停转
10.完善的保护电路

EVGA SuperNOVA 850 P2电源规格:



2.开箱

EVGA SuperNOVA 850 P2电源的外包装风格和EVGA SuperNOVA G2系列有些差异,金牌升级到金牌肯定是要改些什么的。同样是黑灰色的主色调,加上金属字体点缀,但EVGA SuperNOVA T2系列换成了蜂窝状的底纹+蓝色火焰点缀,型号的字体也从金色改为白金色金属样式。

EVGA SuperNOVA 850 P2电源包装背面是多国语言描述产品特征和技术规格。主要卖点为14cm双滚珠静音风扇、日系电容和全模组接口,这里还多了一个风扇ECO温控技术的图例。

原来此前外包装的侧面着重介绍的ECO智能温控系统改到了包装盒背面,留下的空间用于介绍EVAG和显卡超频玩家之间的故事,脑补了一下,故事内容大概是讲EVGA对待产品毫不妥协,夺得美帝和腐国N卡销量第一,并且帮助玩家夺得3DMark跑分榜第一的故事,当然除了EVGA的显卡之外,EVGA的电源也大有功劳。包装盒的例外一面用不干胶单独贴了一张 产品规格表之外,内容涵括产品特色、线材配置、规格表和生产信息等。

EVGA SuperNOVA 850 P2电源包装内部,珍珠棉包裹电源两侧,说明书和电源放置在一起,线缆和收纳袋则是在右侧,整个SuperNOVA的装箱设计都是一样一样的。

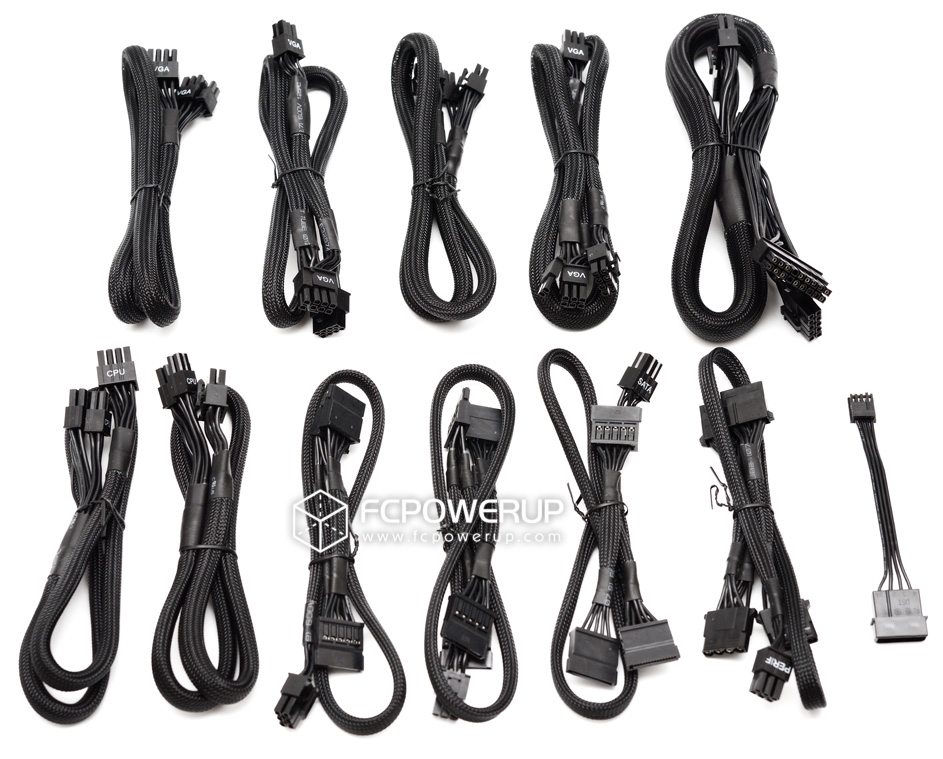

EVGA SuperNOVA 850 P2的全部附件包括一本中文说明书、模组线材、魔术贴扎带、安装螺丝、线材收纳袋,同样还有一个测试电源用的小玩意。EVGA SuperNOVA 850 P2所有的线材都是黑色线缆,并且由蛇皮网包裹,整洁而且易于走线。EVGA SuperNOVA 850 P2也搭配了60cm的主板24Pin和70cm的CPU供电线,可以满足中塔机箱走背线的需求。

这个名为Detection Tool的检测工具,每个EVGA电源附赠一份(EVGA粉丝人手一个),它通过短接电源的PS-ON和GND(绿黑)来启动电源,可以便捷地启动电源,有时候可以用来排除故障。

如图所示,只需要连接到电源的24Pin接头就可以使电源脱离主板单独启动。

EVGA SuperNOVA 850 P2的本体也套了无纺袋来保护电源不会在运输途中被蹭花脸,上面印有EVGA的烫金logo,这里白金电源,似乎应该是烫银白色的才对。

EVGA SuperNOVA 850 G2也采用了被称为火山灰的皱纹漆外壳,易于打理且不会留下指纹。相比SuperNOVA 750 G2,SuperNOVA 850 G2的外壳长度还要短1.5cm,缩短到16.5cm,进一步提高了机箱兼容性和功率密度。

EVGA SuperNOVA 850 P2采用全模组接线设计,每种接口都有相应的标识,EVGA SuperNOVA 850 P2的电源模组板上提供了4个PCIe模组接口,扩展出来就一共是6个6+2Pin PCIe,CPU也可以接2个4+4Pin,应付各家的旗舰主板和显卡应该足够了。整个SuperNOVA G2、P2和T2的模组接口定义都是一样的,线材都是通用的。此外风扇温控的ECO开关也从AC开关一侧转移到了模组接口一侧。

EVGA的标志性“煤气灶”风扇进气口。EVGA SuperNOVA 850 P2同样采用了14cm的风扇,风扇的型号和我之前测试过的SuperNOVA 750 G2为同款,都是双滚珠轴承的14cm风扇。风扇固定采用了内六角螺丝,螺丝孔采用了下沉式设计。

侧面标签注明了一些使用的注意事项,包括产品的使用海拔高度必须在2000m以内,并不是所有品牌都会注明这点,但新的行业规范已经强制标注。

输入输出规格方面,EVGA SuperNOVA 850 P2为单路+12V输出设计,输出能力70.8A/849.6W,5V和3.3V各有20A的输出能力,联合输出功率100W,对于这个功率段的电源来讲刚好够用 ,但从后面的拆解来看,输出能力可不止100W。5Vsb待机额定输出为12.5W,实测带到15W问题也不大。

EVGA SuperNOVA 850 P2的排气孔采用高效率的六边形蜂窝造型,一个AC插座搭配一个AC开关的标准配置。



3.拆解

EVGA SuperNOVA 850 P2采用来自Globe Fan的散热风扇,型号RL4Z-B1402512HH,为一款使用双滚珠轴承的140mm规格风扇,工作电压12V,额定电流0.5A,从型号后缀和工作电流可以判断是一把属于高转速的风扇。扇叶为7叶镰刀造型,偏向于风压的设计。

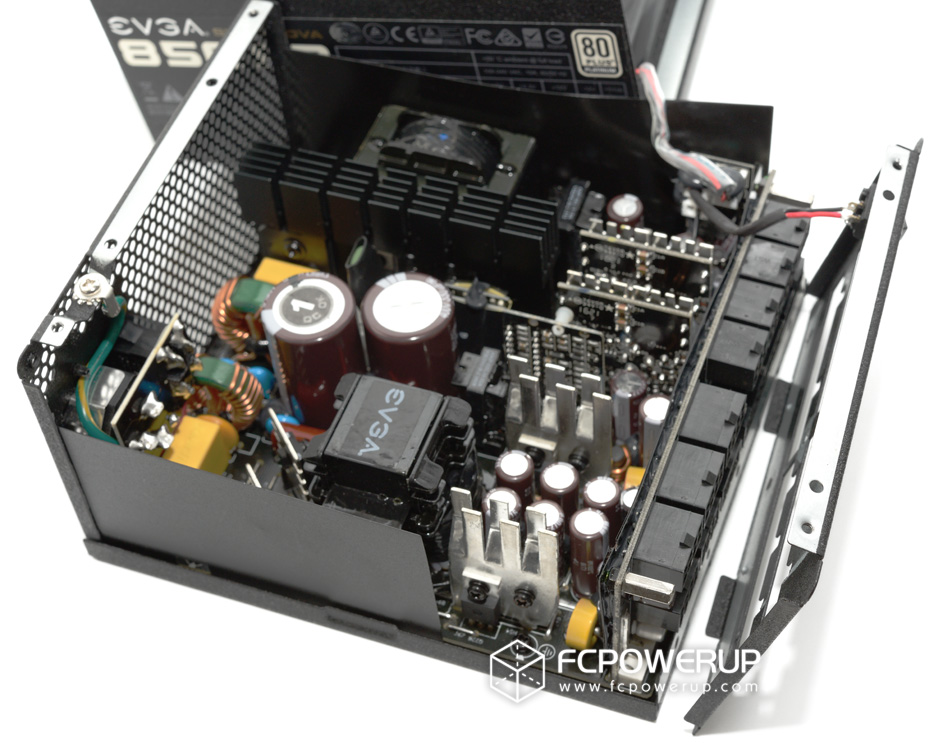

为了缩短机身长度,SuperNOVA 850 P2改进了外壳,采用新的组装方式,模组板的金属盖板可以直接拆下,刚好可以塞下整个PCB,极大地方便了产线组装。ECO温控开关挪到了模组接线板一侧,从内部来看,开关的引线要短了很多,很容易就可以接到风扇温控子板。

EVGA SuperNOVA 850 P2使用的是振华的Leadex平台,Leadex平台的弹性很好,有着很高的潜力,通过选择不同的物料,可以做到金牌到钛金牌效率。具体来讲,EVGA SuperNOVA 850 P2是一款基于NCP1653A+AA9013控制的APFC+半桥LLC谐振+12V同步整流+DC2DC的电源,在电源行业来讲,虽然推出的时间不短,但仍然是先进的方案,主PCB采用单面板,PCB两面都使用黑色的阻焊染料,模组PCB再通过汇流排和主PCB连接。

PCB背面,主变压器背部的堆锡工艺尚可,焊接质量比早期Leadex有所进步,其他部分的焊接和布线水平都比较工整。

模组接线板PCB采用了汇流排与主PCB连接,SuperNOVA 850 P2的型号还出现了使用金属条进行加固增流的做法,模组板上采用清一色日本化工(Nipon Chemi-Con)电解/固态电容混搭作为最后一阶输出滤波。

完整的EMI电路,可以看到保险管、MOV、NTC热敏电阻和继电器的使用。

主电容终于是用了两颗的配置,补齐了另外的一个焊盘来应对高瓦数的型号,两颗主电容分别是日化KMR系列400V/390μF/105℃和400V/330μF/105℃器件, 等效720μF/400V,接近1μF/W,用料可以。

从左至右分别是风扇的温控子板、5Vsb待机电路、PFC电感。5Vsb待机电路的PWM主控为29604,5Vsb整流采用了一枚Mospec S10C60C SBR,用料倒是和SuperNOVA 750 G2一致,所以说标12.5W的输出也是有点标小了。

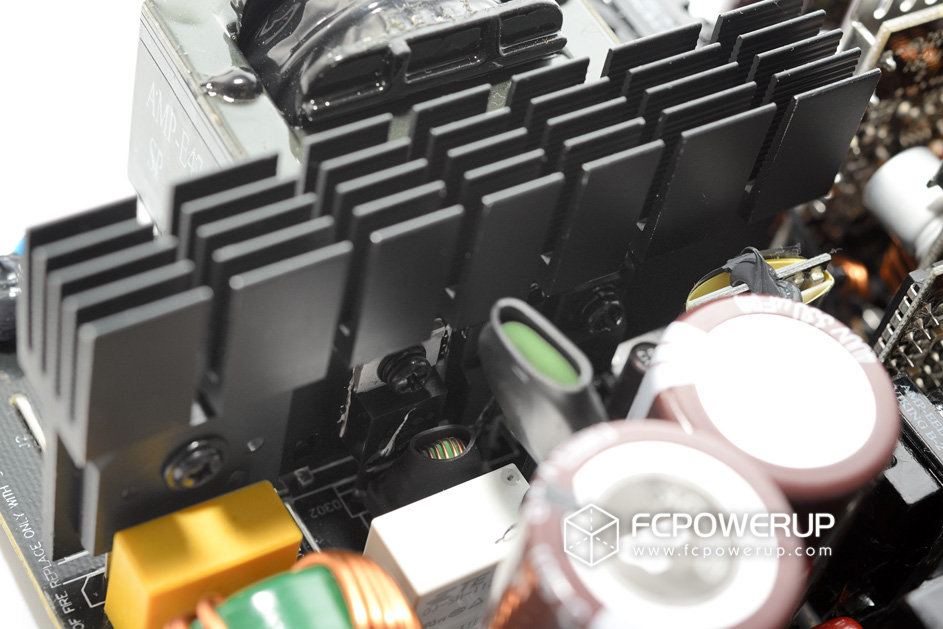

高压侧的元器件,整流桥规格未知,仍然单枚使用,和其他管子共享散热片。PFC二极管为Cree的C3D08065A碳化硅肖特基管,600V/8A@150℃,PFC开关管为 两枚Infineon IPP50R140CP,550V/0.14Ω,TO220绝缘封装,背部涂有导热硅脂并且安装在散热片上。

主开关管同样为两枚Infineon IPP50R140CP,分别安装在两个铝制的散热片上,散热片两侧开口以增加换热面积,提高换热效率。

双层立式变压器放置在PCB一侧,EVGA订制款,个头更大了。

同步整流滤波和输出电路。其中同步整流电路采用了6枚Infineon的IPP023N04N,40V/90A/2.3mΩ, 三枚共享一块铝制散热片,散热片顶部为Y型开叉以加强散热。

+12V的输出滤波电路则采用6颗日化KZE 2700μF/16V电解电容,其中一路输出到DC2DC电路,其余的直接输出到模组板进行最后一阶滤波。

DC2DC电路,主控为NCP1587A,5V和.3V各四颗IPD060N03L G,规格30V/50A/6mΩ,上下桥各两颗。 所以说这样的搭配只标了100W的联合输出功率还是谦虚了。

主控子板树立在PCB中间部分,左侧覆盖绝缘层(并且被电容挡住一半)的小PCB上为NCP1653A,PFC主控。右侧的小PCB上为AA9013,LLC主控。



4.测试

测试仪器为Chroma 6000系列电源测试系统、泰克数字示波器以及光电测速仪。

EVGA SuperNOVA 850 P2电源静态均衡负载的电流设置如下:

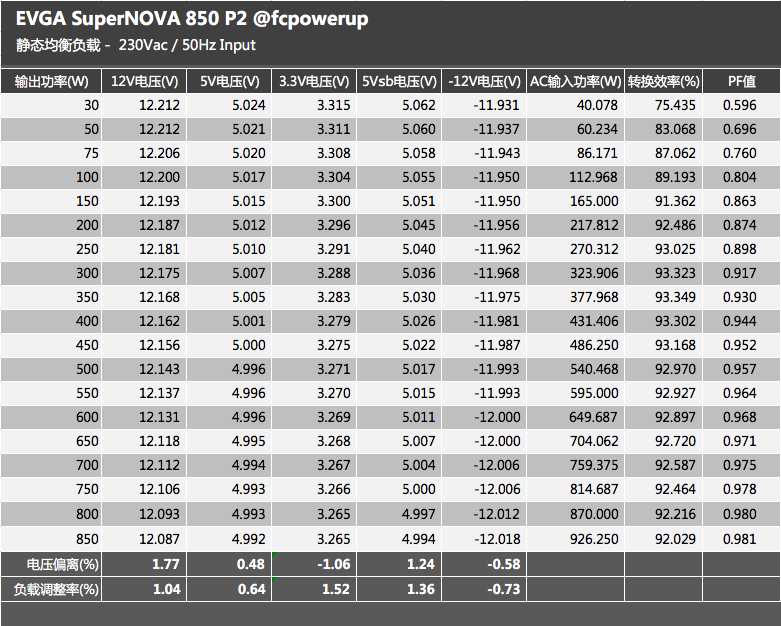

EVGA SuperNOVA 850 P2电源静态均衡负载的测试结果如下:

4-1.电压稳定性

EVGA SuperNOVA 850 P2均衡负载的电压稳定性情况:

12V最大偏离1.77%,负载调整率1.04%。

5V最大偏离0.48%,负载调整率0.64%。

3.3V最大偏离-1.06%,负载调整率1.52%。

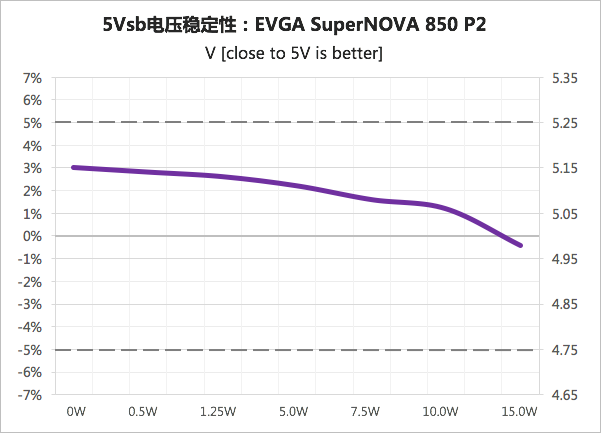

5Vsb最大偏离3%,负载调整率3.4%。

4-2.效率、风扇转速、80Plus验证、轻载及5Vsb待机

4-2-1.均衡负载效率

转换效率测试条件同均衡负载的电压测试,都是在230Vac 50Hz环境下测得,电流配置一致。

EVGA SuperNOVA 850 P2在30W起步的转换效率为75%,50W输出达到83%,150W输出效率高达91%,峰值效率出现在250W输出,为93.349%,850W满载效率92.029%。100W-750W输出的平均转换效率为92.63%。

4-2-2.风扇转速

EVGA SuperNOVA 850 P2采用来自Globe Fan的散热风扇,型号RL4Z-B1402512HH,为一款使用双滚珠轴承的140mm规格风扇,工作电压12V,额定电流0.5A,属于 高转速的散热风扇。扇叶为7叶镰刀造型,偏向于风压的设计。

测试室温为27℃,在ECO温控关闭的情况下,EVGA SuperNOVA 850 P2的散热风扇由947RPM起转, 转速呈线性,650W之后开始提升转速,850W满载输出是为1300RPM。在半载过后基本是达到1000RPM的转速,有轻微噪声,对于白金牌的电源来说,这样的风扇转速设定偏保守。好在还是有ECO模式可以让风扇停转来换取低噪音。

4-2-3.80Plus转换效率验证

80Plus转换效率验证的测试环境为115Vac 60Hz,电流配置见下表。

80Plus白金牌标准要求是在115Vac输入条件下,20%、50%、100%负载的转换效率分别不低于90%、92%、89%。EVGA SuperNOVA 850 P2测得10%、20%、50%、100%的转换效率分别是87.498%、91.349%、92.522%、90.372%。达标,重载部分的效率已经达到钛金线。

4-2-4.空载及轻载效率

轻载测试我们选择了几个具有代表意义的点,分别为电源输出12.8W、30W、50W、75W和100W。

其中12.8W为模拟低功耗ITX平台的功耗,这种条件只有极少数最小化的低功耗ITX平台待机甚至是休眠状态下才能达到。

30W-50W代表了绝大部分PC平台在桌面待机时的功耗,75W-100W输出为典型的轻载应用功耗,代表网页浏览和Office办公等用途。

测试主要考核电源输出电压的稳定性,输出电压必须在Intel ATX12V规范规定的±5%的范围内,即12V必须介于11.4-12.6V,5V必须介于4.75-5.25V、3.3V必须介于3.135-3.465V。

转换效率不作具体要求,但却是本项目的主要测试目的。

短接PS-ON和GND,在散热风扇没有启动的情况下,测得EVGA SuperNOVA 850 P2空载消耗功率为7.7W。

EVGA SuperNOVA 850 P2由于采用了DC2DC的输出设计,在轻载的5档测试中电压没有出现过大幅度的偏离,表现很稳。

转换效率方面,对于大功率的电源而言,EVGA SuperNOVA 850 P2的轻载效率表现还算不错。根据测试数据分析,EVGA SuperNOVA 850 P2在30W-100W输出的平均转换效率为84.5%。不过很明显EVGA SuperNOVA 850 P2着重于高负载下的效率表现,100W到满载的平均效率可以达到92.63%。

4-2-5.5Vsb待机效率

Intel ATX12V v2.31规范中对5Vsb的要求为:待机空载消耗小于1W,在0.1A、0.25A、1A的负载下转换效率应该高于50%、60%、70%。

EVGA SuperNOVA 850 P2的5Vsb空载时消耗输入功率0.27W,可以满足欧盟的ErP Lot 6 2013标准,0.1A、0.25A、1A效率为58.1%、67.2%、74.4%,也可以达到Intel ATX12V v2.31的要求。

4-3.交叉负载

交叉负载是按Intel ATX12V 2.31、SSI EPS12V 2.92电源设计指导规范,结合近来高功耗的独立显卡、低功耗的ITX平台所设计。

测试总共分为7个档:

负载1-12V拉偏:极限拉偏,测试12V满载,5V、3.3V空载时的电压稳定性。

负载2-5V拉偏:极限拉偏,测试5V满载,12V、3.3V空载时的电压稳定性。

负载3-3.3V拉偏:极限拉偏,测试3.3V满载,12V、5V空载时的电压稳定性。

负载4-整机轻载:测试整机处于极低负载时的电压稳定性。

负载5-辅路满载、12V轻载:5V+3.3V最大负载、12V轻载,模拟多个机械硬盘同时启动的情况。

负载6-整机满载:12V、5V和3.3V同时拉载到最大负载,模拟整机满载;

负载7-偏重12V、辅路轻载:12V最大负载、5V+3.3V最小负载,例如极限超频、或者使用单个SSD运行3D游戏的情况;

交叉负载也主要考核电源输出电压的稳定性,输出电压必须在Intel ATX12V规范规定的±5%的范围内,即12V必须介于11.4-12.6V,5V必须介于4.75-5.25V、3.3V必须介于3.135-3.465V,电压偏离额定值越小越好。负载调整率即电压跌落情况,越小电源的电压稳定性也越强。

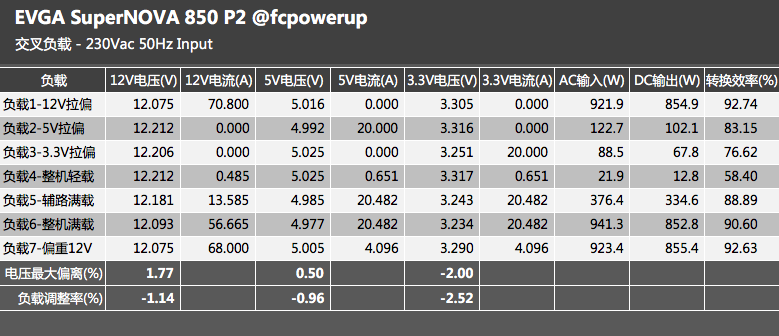

测试中EVGA SuperNOVA 850 P2 12V的电压最大偏离为1.77%,负载调整率为-1.14%,5V电压最大偏离0.5%,负载调整率-0.96%,3.3V电压偏离为-2%,负载调整率为-2.52%。12V和3.3V的表现不错,5V的表现优秀。

4-4.纹波及噪声

纹波和噪声(Ripple & Noise)也是备受关注的一个项目,过高的纹波会干扰数字电路,影响电路工作的稳定性。从“纹波太大硬盘有坏区”到“波纹不稳炸四方”(注:此处应为纹波,而非波纹),足以见得普通用户对其重视程度。

纹波和噪声是电源直流输中的交流成分,一部分可能是交流电经过整流稳压后仍然存在的交流成分,一部分则是电路晶体管本身所产生的开关噪声,如果用示波器观察就可以看到电压像水波纹一样波动,所以叫纹波。

Intel ATX12V v2.31中规定,+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb,对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V v2.31规范给治具板测量点处并接去耦电容进行测量。

测试选择了有意义的7个档位,50W代表桌面待机的情况,100W代表浏览网页和办公等典型轻载应用,300W代表单卡游戏的情况,满载和拉偏则是测试电源最高负荷时的情况。

50W、100W、350W、满载的测试电流配置情况同均衡负载,12V拉偏、5V拉偏和3.3V拉偏的电流配置则同交叉负载测试中的3档满载极限拉偏。

示波器截图:

850W满载,12V纹波17.6mV

850W满载,5V纹波13.2mV

850W满载,3.3V纹波13.2mV

5Vsb 15W满载纹波16.8mV

12V 70.8A拉偏纹波18mV

5V 20A拉偏纹波12.8mV

3.3V 20A拉偏纹波12mV

EVGA SuperNOVA 850 P2在整个测试过程中,纹波抑制表现相当好,都没有超过20mV。

4-5.满载保持时间

电压保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间,Intel ATX12V v2.31中要求在电源处于满载输出时,PWR-OK(即Power-Good信号,PG)掉电保持时间要大于16ms,各组DC电压的保持时间还必须比PWR-OK跌落延迟1ms以上。

这意味着面临16ms以内的AC掉电或者切换到UPS的间隙,电源能够维持电脑运转而不至于出现关机或者重启的情况,同时为了维持其他硬件的正常工作,DC电压的掉电保持时间必须比PG保持时间还要长,否则其他硬件无法维持正常工作状态,或者来不及采取例如机械硬盘磁头归位、SSD掉电保护等应急措施。

测试电流配置同均衡负载的满载850W,主要考核12V、5V和PG的保持时间,若后续SSD对3.3V的使用量加大,将考虑加入3.3V的保持时间测试。

EVGA SuperNOVA 850 P2的保持时间测试结果如下表:

12V有20.4ms,5V的保持时间可以达到比较夸张的46.4ms,PG为17.2ms。EVGA SuperNOVA 850 P2的保持时间可以满足Intel ATX12V的规范要求。

示波器截图:

12V保持时间:22.4ms

5V保持时间:48ms

PG保持时间:20.4ms



5.总结

EVGA SuperNOVA 850 P2电源是SuperNOVA系列中的高瓦数型号,它面向的是高端的多显卡玩家。从电源的测试结果来看,EVGA SuperNOVA 850 P2在高负载下的性能表现非常出色。它能够提供目前高端电源的所有元素,包括第一梯队的电气性能、丰富的模块化线缆、紧凑的机身、静音的表现以及长达十年的质保时间。

好了,接着是鸡蛋里挑骨头部分,对于一款白金牌电源,EVGA SuperNOVA 850 P2在ECO OFF的温控模式下风扇转速设置有些保守,虽然得益于ECO温控模式,打开之后EVGA SuperNOVA 850 P2电源在整个负载过程中都能够有很好的噪音控制,但它在普通模式还是可以转得更慢一些。

其次,5Vsb的转换效率和电压稳定性还可以进一步提升,虽然目前的表现还算不错。最后,虽然保持时间的测试EVGA SuperNOVA 850 P2顺利通过,但电源针对的是高端的多卡玩家,拥有更多的高负载时间,所以也可以考虑提升主电容的容量来换取更长的12V和Power-Good保持时间。虽然这些不影响电源的使用,但我们还是希望极致的电源能够更极致。

对于高端玩家而言,他们更注重电源在大功率输出时的表现,那么,高级别的电源总是贵一些的,EVGA SuperNOVA 850 P2的官方报价是1259元人民币,同样享有十年质保,这个价格比起一张高端显卡,还是便宜得多的。

优点:

– 10年质保;
– 实用的附件;
– 全模组设计;
– 纹波控制优秀;
– 电压稳定性优异;
– 做工整洁,用料豪华;
– 850W@50℃的输出能力;
– 两组EPS/ATX12V供电接口;
– 短身设计,外观设计不错;
– 80Plus白金牌效率,高负载效率极好;
– 风扇支持低载停转,噪音控制极好;

不足:

– 5Vsb的电压稳定性和效率还有提升空间;
