3. 拆解/ Teardown & Component analysis

 汇总
 平台  振华 Leadex Platinum
 EMI滤波  4x Y电容、2x X电容、2x 共模电感
 浪涌保护  NTC热敏电阻、继电器、保险管、MOV
 整流桥  1x ？
 主电容  1x nichicon, GL, 680μ/400V/105℃
 APFC MOS  2x Infineon IPA50R199CP (550V / 11A @100℃ / 0.199Ω)
 APFC Boost Diode  1x Cree C3D08065I (650V / 8A @130℃ )
 主开关管  2x Infineon IPA50R140CP (550V / 15A @100℃ / 0.140Ω)
+12V整流  6x Infineon IPP041N04N G (40V / 80A@ 100℃ / 4.1mΩ)
 5V/3.3V DC-DC  8x Infineon IPD060N03L G (30V / 50A / @100℃ / 6mΩ)
DC-DC PWM主控  2x NCP1587A
 滤波电容  Nippon Chemi-Con (105℃, KY, KZE, KRG)电解电容、Nippon Chemi-Con固态电容
 主控 Infineon NCP1653A、AA9013
  管控IC AA9013 、 LM324ADG
5Vsb PWM主控  29604
5Vsb整流管 1x Mospec S10C60C SBR
 风扇  Globe Fan, RL4Z-B1402512HH, 12V/0.5A

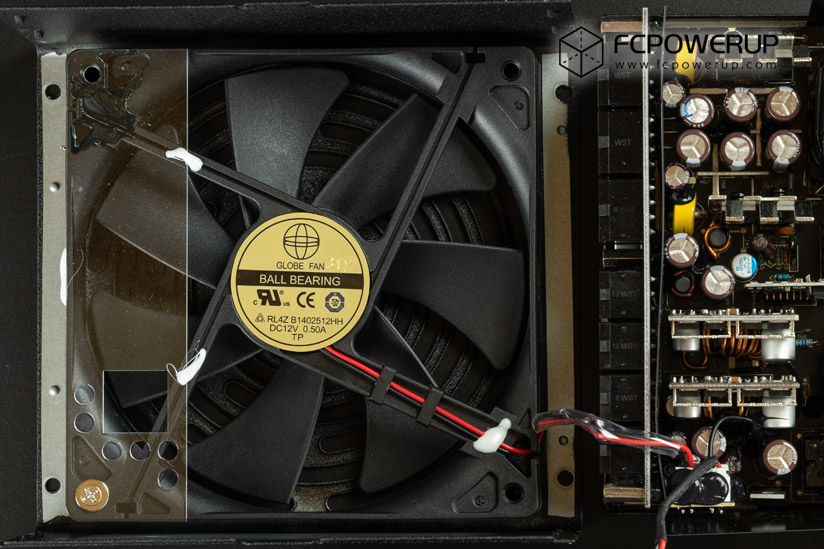

EVGA SuperNOVA 750P2风扇来自Globe Fan，型号RL4Z-B1402512HH，双滚珠轴承，140mm规格，工作电压12V，额定电流0.5A，从型号后缀和工作电流可以判断是一把属于高转速的风扇。扇叶为7叶镰刀造型。

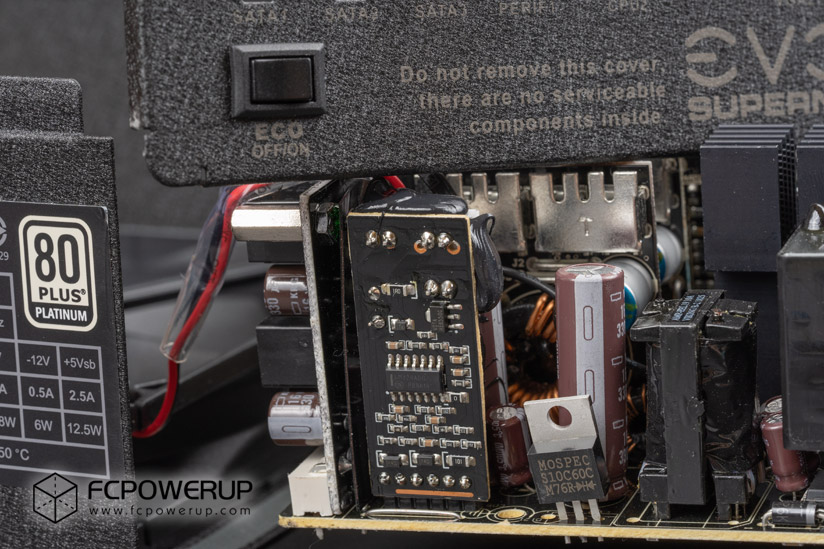

EVGA SuperNOVA 750P2风扇的ECO温控按钮设置在模组接线板这一侧，通过导线连接到温控PCB子板。

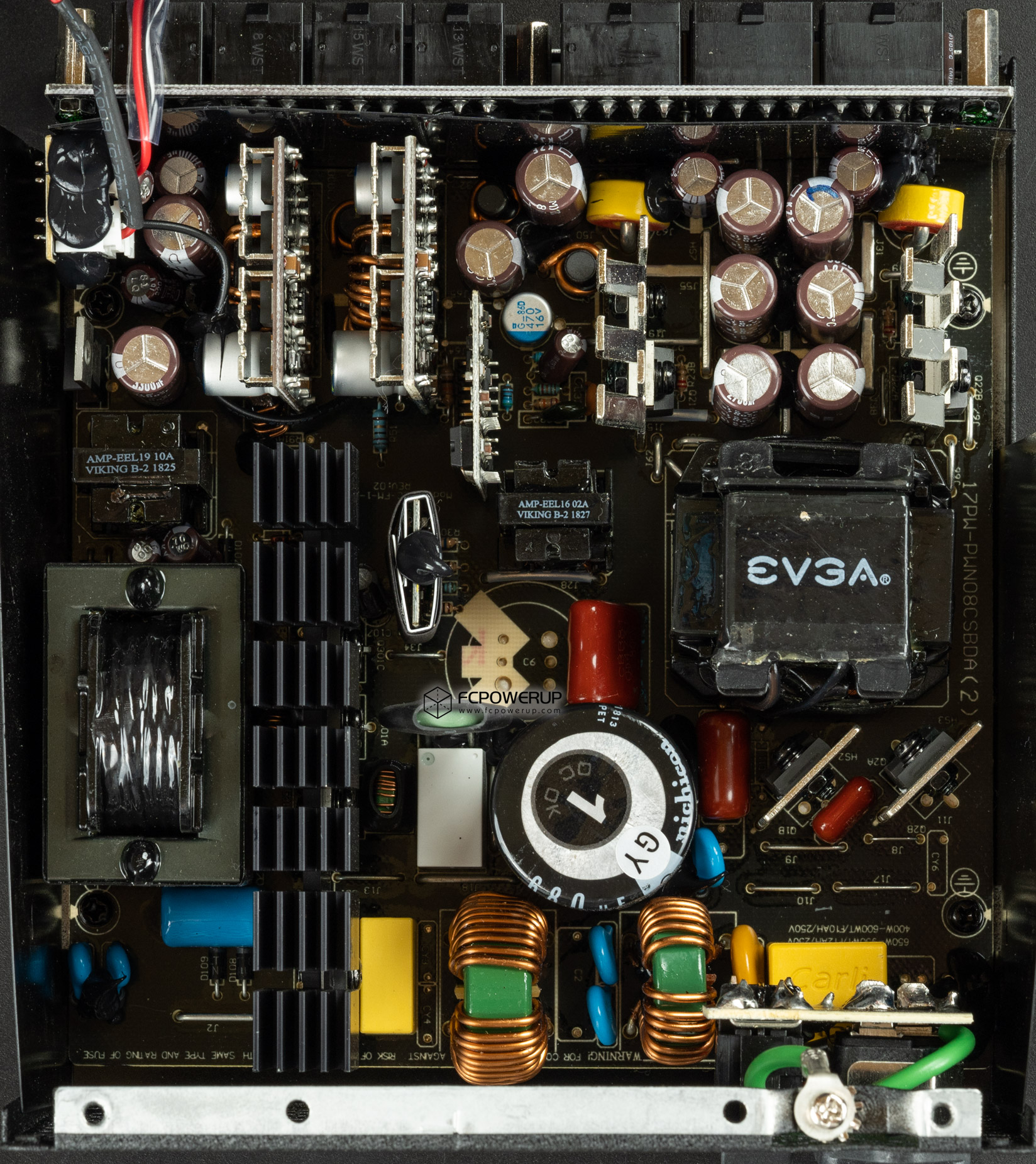

整体。EVGA SuperNOVA 750P2使用振华Leadex白金平台，是基于NCP1653A+AA9013控制的APFC+半桥LLC谐振+12V同步整流+DC2DC的电源，主PCB采用单面板，PCB两面都使用黑色的阻焊染料，模组PCB再通过汇流排和主PCB连接（点击图片可放大查看）。

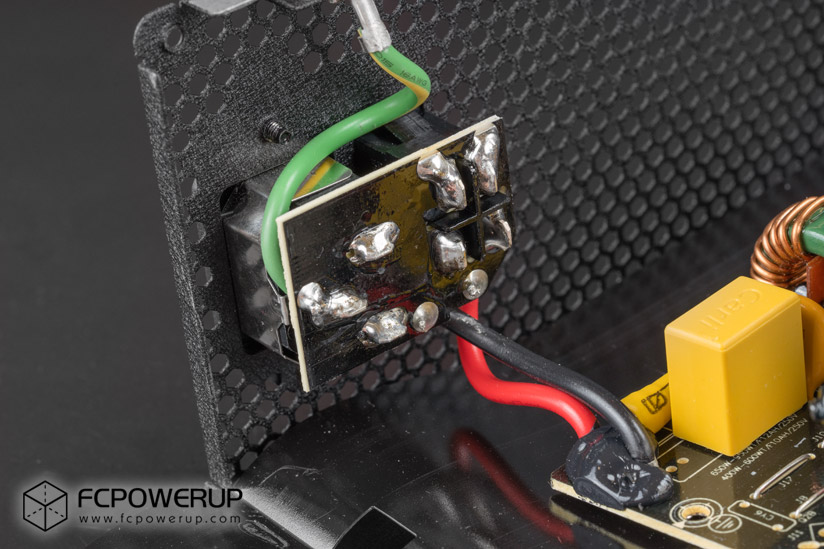

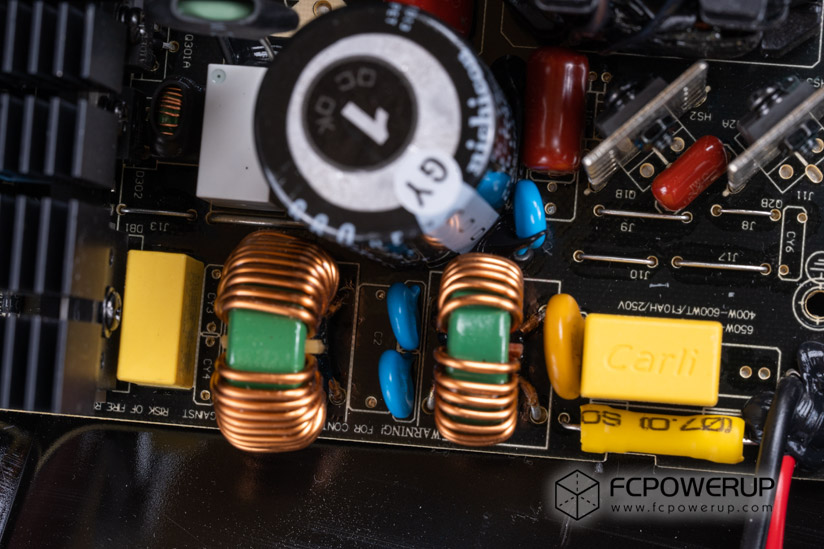

EMI滤波电路部分配置了4x Y电容、2x X电容、2x 共模电感，浪涌保护方面配置了NTC热敏电阻、继电器、保险管以及MOV压敏电阻。

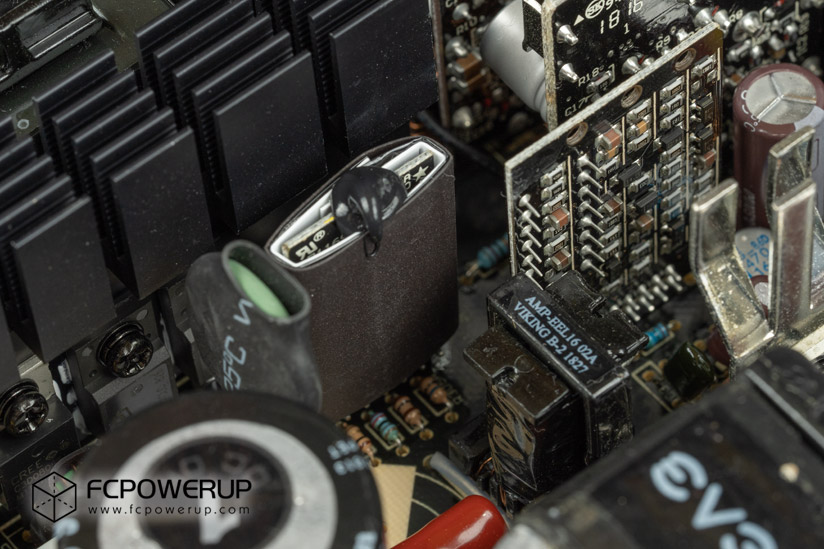

位于高压侧散热片和主电容中间的NTC热敏电阻和继电器。

整流桥为单枚使用，型号规格未知，与散热片之间贴有导热垫。

PFC电感为EE磁芯。

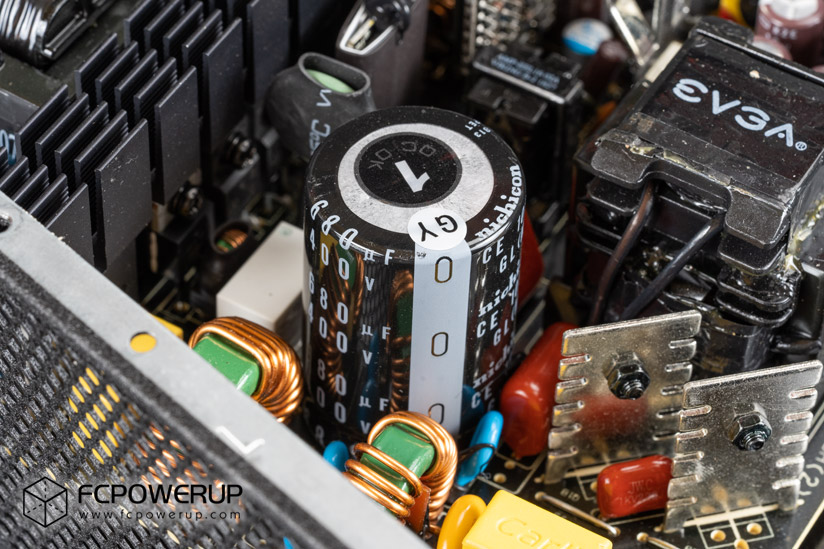

主电容为nichicon GL系列680μF/400V/105℃型号。

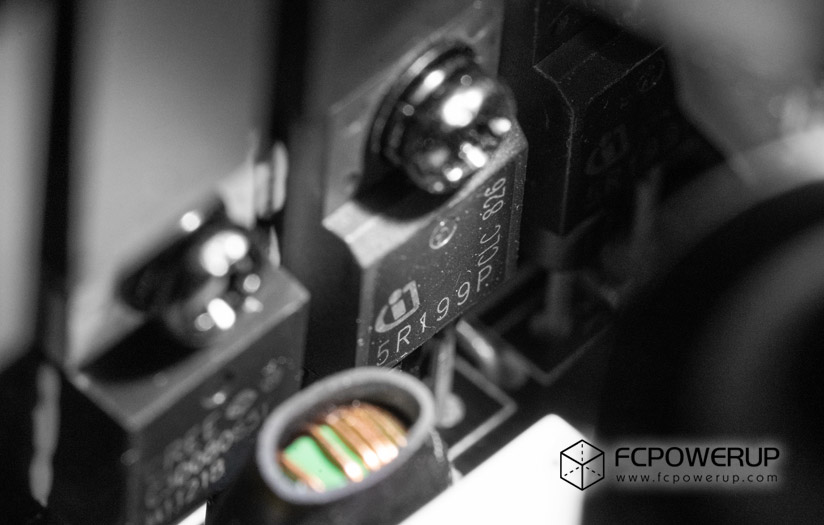

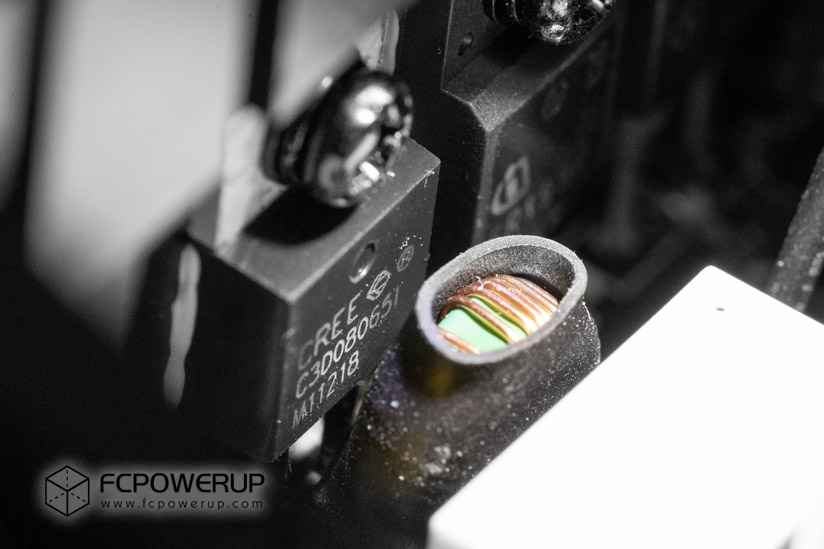

APFC MOS为2x Infineon IPA50R199CP (550V / 11A @100℃ / 0.199Ω)，APFC Boost Diode为1x Cree C3D08065I (650V / 8A @130℃ )。

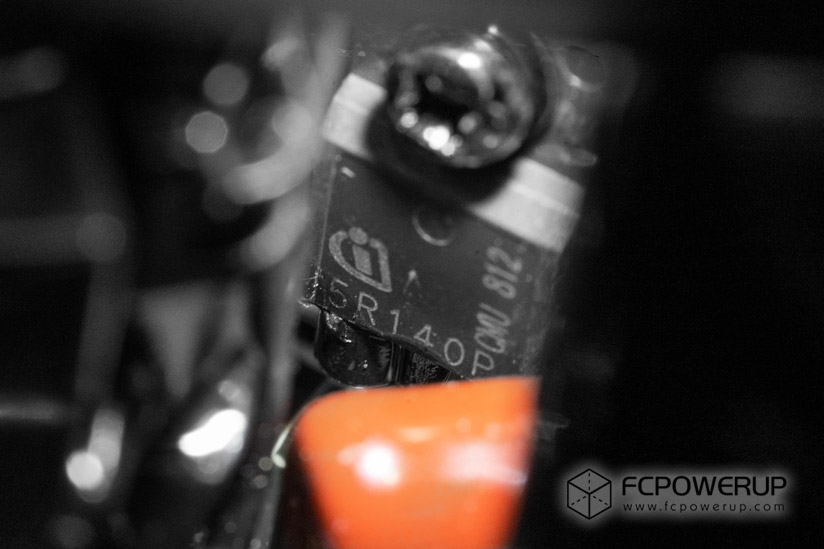

主开关管为2x Infineon IPA50R140CP (550V / 15A @100℃ / 0.140Ω)，各安装在对应的散热片上面。

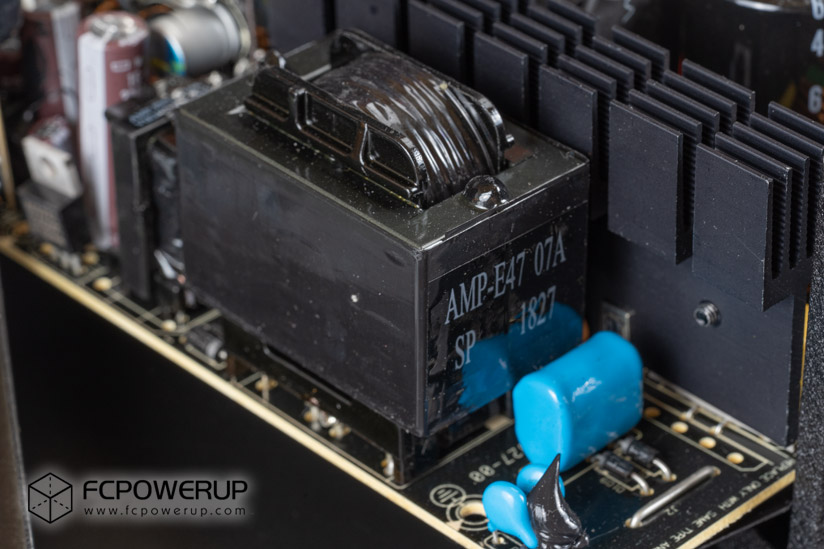

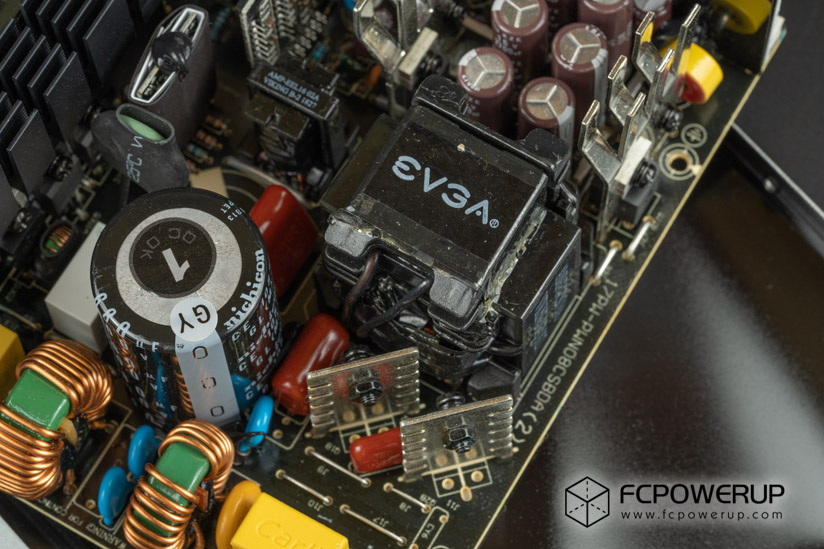

主变压器为EVGA定制的整合了谐振电感的双层变压器。

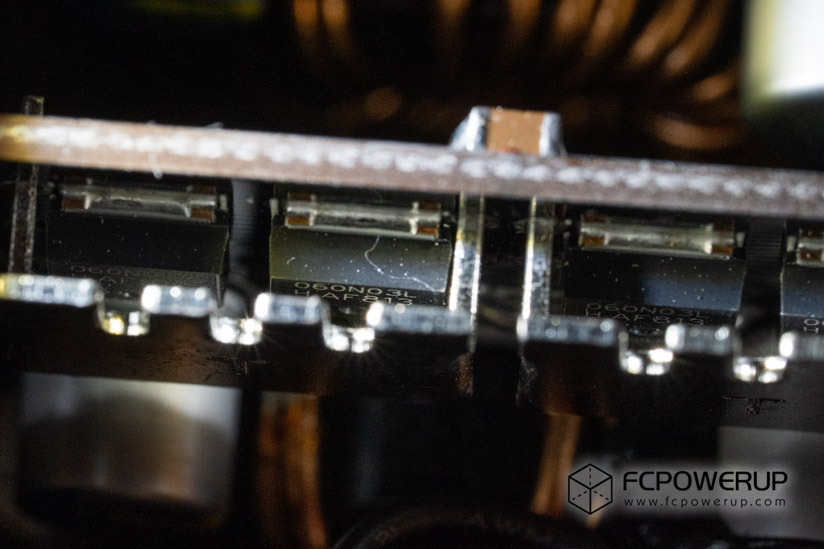

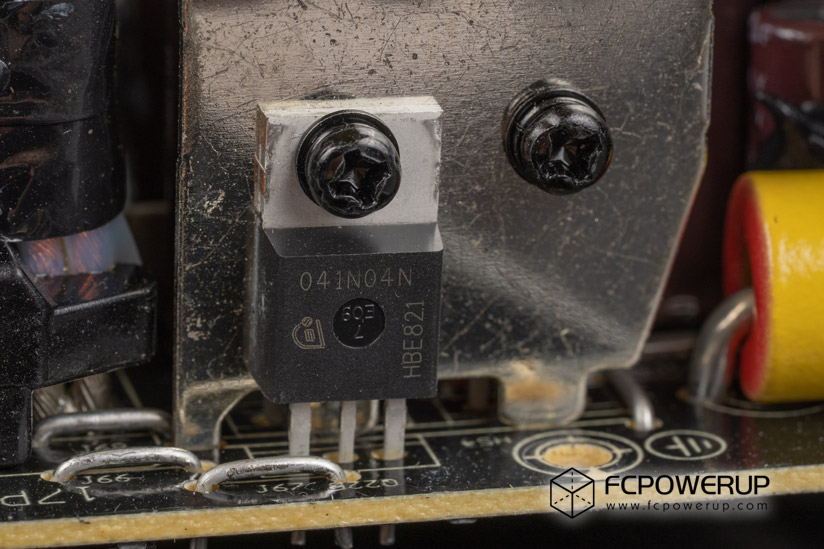

12V同步整流为6x Infineon IPP041N04N G (40V / 80A@ 100℃ / 4.1mΩ)

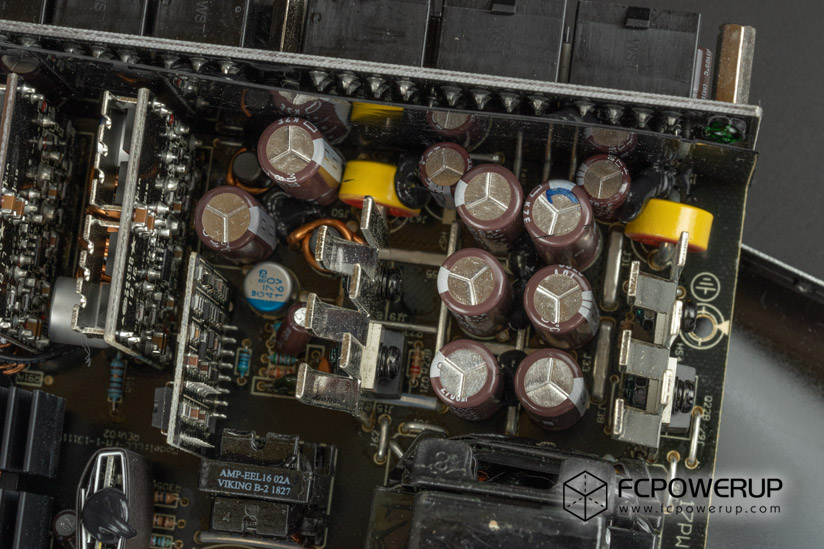

12V输出滤波电路使用了6x日化（Nipon Chemi-Con）KZE 2700μF/16V+日化固态电容的组合。其中一路输出到DC2DC电路，其余的直接输出到模组板进行最后一阶滤波。

两路DC2DC电路主控为NCP1587A，5V和.3V各四颗IPD060N03L G，规格30V/50A/6mΩ，上下桥各两颗。

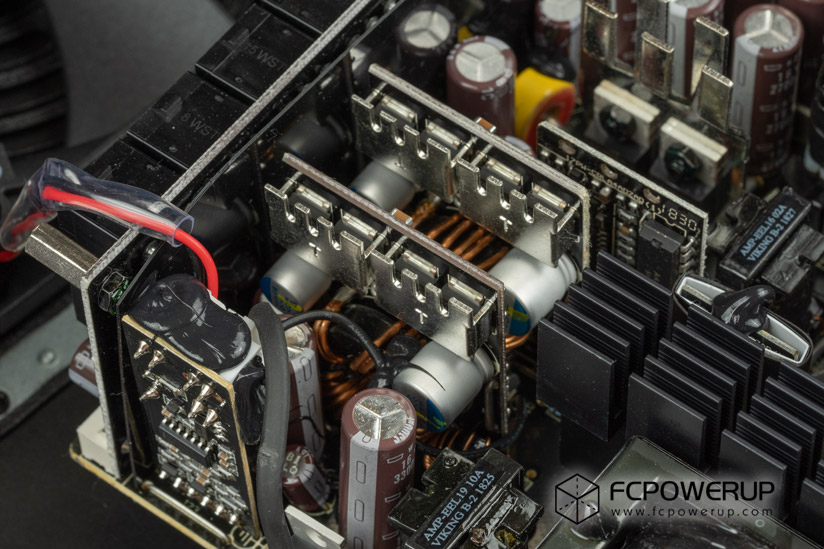

模组接线板使用了相当数量的日化固态电容和电解电容的搭配作为最后一阶滤波。

图中左侧覆盖绝缘层的小PCB上为NCP1653A，PFC主控。右侧的小PCB上为AA9013，LLC电路主控。

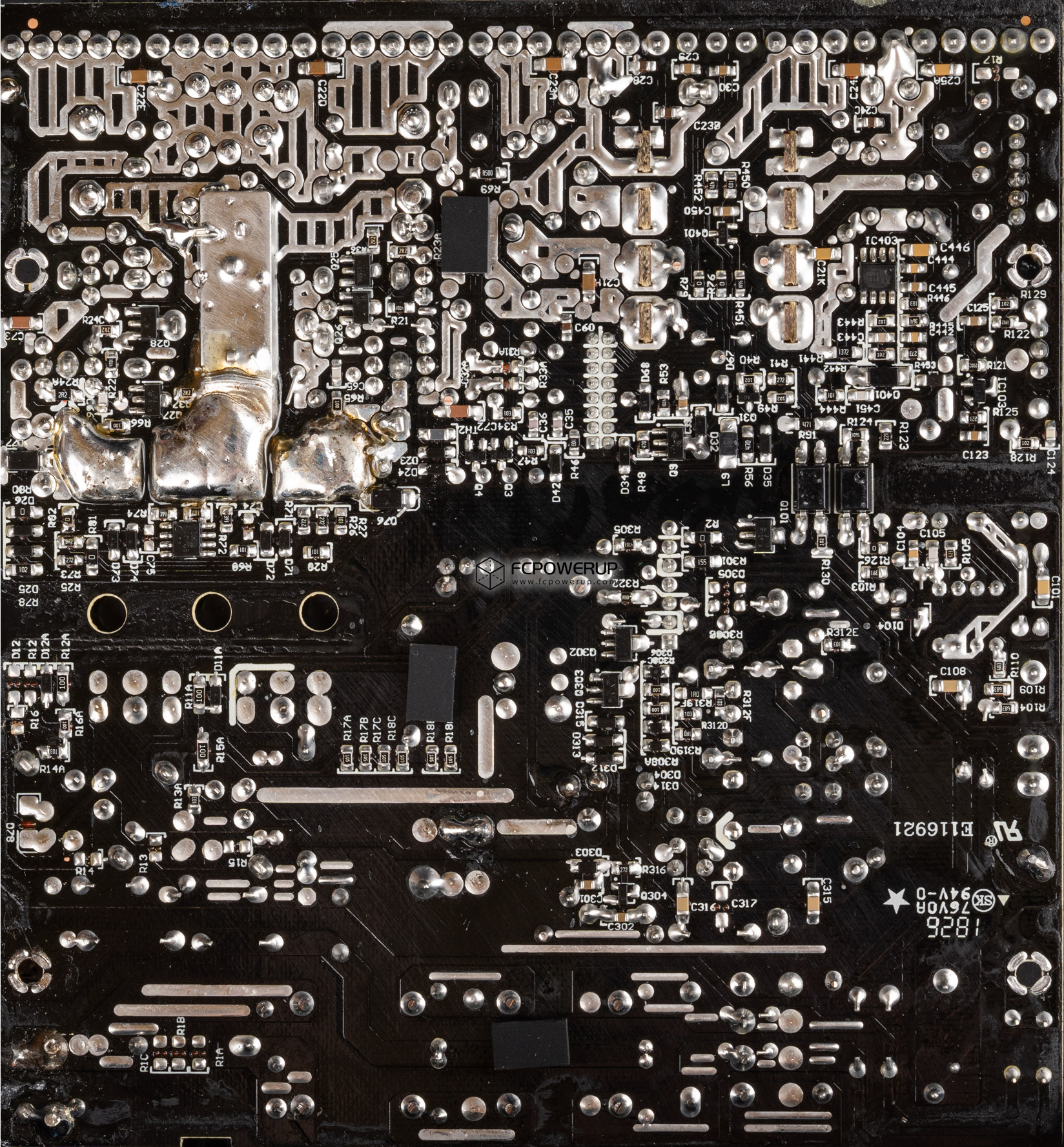

主PCB背面，焊接了若干MLCC进行辅助滤波。代工厂对主PCB背面变压器到同步整流电路之间进行了堆锡，目的是提高传导能力和散热性能，不过也牺牲了一定的外观。
