3. 拆解/ Teardown & Component analysis

 汇总
 平台  海韵 Seasonic PRIME Platinum
 EMI滤波  6x Y电容、3x X电容、2x 共模电感
 浪涌保护  NTC热敏电阻、继电器、保险管、MOV
 整流桥  2x Vishay LVB2560 (600V / 25A @105℃)
 主电容  Nippon Chemi-Con, KMR, 680μF+470μF/400V/105℃
 APFC MOS  2x Infineon  IPP60R099CP (650V / 19A @100℃ / 0.099Ω)
 APFC Boost Diode  1x STMicroelectronics STPSC10H065D (650V / 10A 135℃ )
 主开关管  4x Infineon IPP50R199CP (550V / 11A @100℃ / 0.199Ω)
+12V整流  8x Vishay SiR638DP (40V / 100A @130℃ / 0.88mΩ)
 5V/3.3V DC-DC  6x Infineon BSC0906NS (30V / 40A / @100℃ / 4.5mΩ)
DC-DC PWM主控  ANPEC APW7159
 滤波电容  NCC W系列电解电容、Rubycon ZLH/YXG系列电解电容(5Vsb)、FPCAP固态电容、NCC固态电容
 主控  Champion CM6901 + On Semiconductor NCP1654
  管控IC  Weltrend WT7527V (OVP/UVP/OCP/SCP/PG) 、AS393M
5Vsb PWM主控  Leadtrend LD7750R
5Vsb整流管  STU6N65K3 (650V / 3A @100℃ / 1.3Ω)
-12V  Lite-On LSP5523
 风扇  HongHua,HA13525H12F-Z ( 12V / 0.5A / 2300RPM )

追风者REVOLT X 1200W基于海韵的PRIME平台,整体电路和本站之前评测过的其他海韵PRIME型号基本一致为什么海韵原厂型号不用黑色的阻焊染料呢,为Champion CM6901 + On Semiconductor NCP1654控制的主动PFC+全桥LLC谐振拓扑+12V同步整流+5V/3.3V DC-DC生成的方案,不同之处在于追风者REVOLT X 1200W的模组接线板是限定型号,采用了特殊设计,加装控制对应PCIE、SATA和Molex输出插座的开关电路。

追风者REVOLT X 1200W的风扇来自鸿华,型号HA13525H12F-Z ,FDB轴承,11片扇叶,135mm规格,工作电压12V,电流0.5A,属于同系列中高转速的H型号,最高转速2300RPM,安规认证完善。

追风者REVOLT X 1200W风扇的Hybrid温控按钮设置在出风口一侧,通过多层绝缘的导线连接到温控PCB子板。同时在外壳底部上可以看到+12V同步整流MOS所使用的导热垫。电源的一级EMI设置在AC插座后方并且安装了屏蔽罩,其中安装有2个X电容、1对Y电容和1个保险管。AC输入引线使用独立端子的方式连接到主PCB。

追风者REVOLT X 1200W(点击图片可放大查看)。

EMI滤波电路部分配置了1x X电容、2对x Y电容、1个MOV压敏电阻、两个共模电感。

整流桥使用了2枚Vishay LVB2560 (600V / 25A @105℃)并联来减少损耗,中间装有散热片,在110Vac的情况下也可以应对高达5000W级的功率需求,余量充沛。

PFC级散热片上的元器件,APFC MOS为2x Infineon  IPP60R099CP (650V / 19A @100℃ / 0.099Ω),APFC Boost Diode为1x STMicroelectronics STPSC10H065D (650V / 10A 135℃ )。

Boost电容为NCC KMR系列,680μF+470μF的用量,接近1μF/W。

主开关管为4x Infineon IPP50R199CP (550V / 11A @100℃ / 0.199Ω) 。

谐振电感、谐振电容、主变压器、5Vsb待机变压器。

PCB背面的+12V的同步整流MOS,8x Vishay SiR638DP,表面一侧通过导热垫向外壳传导热量,而D极相当于散热片将热量往PCB正面方向传导,PCB正面方向焊接了铜柱加装大体积的散热片进行散热。

这个方向也可以看到12V同步整流之后的输出电容组,6xNCC PSG系列固态电容。

+12V第一阶滤波之后还跟着2颗NCC W系列3300μF电解电容和1颗红宝石ZLH系列3900μF电解电容。

模组接线板背面的5x TI CSD17573Q5BMOS用于控制对应的PCIE、SATA、Molex模组插座,任一套系统处于工作状态时,所有的PCIE、SATA、Molex模组插座都会有电压输出。

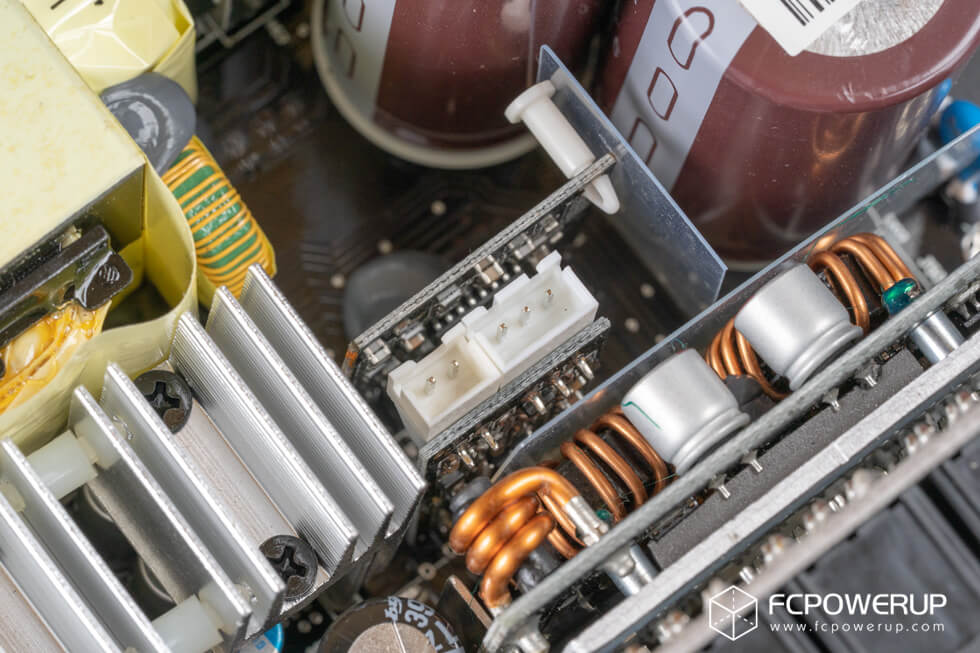

5V/3.3V DC-DC的配置应该为海韵方案上常见的6x Infineon BSC0906NS (30V / 40A / @100℃ / 4.5mΩ),每一路3枚,ANPEC APW7159控制。

模组接线板上使用了大量NCC PSF和PSE系列固态电容进行输出滤波。

5VSB待机电路。

-12V生成电路。

LLC主控子板

风扇温控子板

管控子板,Weltrend WT7527V (OVP/UVP/OCP/SCP/PG) 、AS393M

PCB背面的驱动IC 2x Silicon Labs Si8230BD。
