连接未来,理线大师,海韵CONNECT概念电源解析

fcpowerup
3月 20, 2020电源评测
9 15

海韵CONNECT概念电源的开箱和装机视频:



微博的开箱和装机视频抽奖:https://weibo.com/1092211747/IBP3wue8Y

海韵在2018年的Computex台北电脑展上就展出过CONNECT概念电源,当时它还没有正式的名字,就叫做SCMD (System Cable Management Device),直译“系统理线设备”。简单讲,海韵CONNECT是一个带理线接线板的电源套装,主体是一个PRIME金牌750W的纯12V电源,接入一个不需要拧螺丝的接线板,再由接线板上的DC-DC Buck电路生成5V/3.3V,最后由接线板的模组接口进行输出,协助玩家用最短的走线方式进行理线。接线板额外提供风扇供电接口、灯光接口,减少了风扇Hub的使用,提高装机体验、改善机箱散热环境。按照海韵官方的介绍,SCMD甚至还有PMBus功能,可以同主板进行通讯,支持更多的高级功能。

从2018年版本的SCMD接线板上可以看到这款产品除了提供常规的电源接口之外,还额外提供了风扇供电接口和灯光接口。接线板的模组接口都按照主板、显卡、硬盘等设备对应的位置进行布置,出线都可以走最短距离,装机效果比较简洁。

到了2019年的台北电脑展,海韵这款接线板有了正式的名字,叫做CONNECT,“连接”的意思,暂时没有中文名字。有玩家称之为接线板电源,我叫它“理线大师”。海韵展出的CONNECT主机有两台,下面这台是配合追风者机箱打造的,从正面看,机箱内的走线风格非常简洁干练,几乎看不到线缆,背面是定制的背板,只露出CONNECT接线板。

CONNECT电源看起来有些变化,主体升级到纯12V版本的PRIME GX-750。从另外一台展示机的背面可以看出接线板部分露出DC-DC电路,logo增加发光效果。



海韵CONNECT承接未来的设计思路

直到今天,海韵的CONNECT仍然是一款概念产品,主体电源是纯12V,把生成5V和3.3V的DC-DC电路从主体电源移植到CONNECT接线板,采用搭积木的模式进行组装,理线是它的主要功能,不过在当前电源标准有可能更迭的背景下,它又多了一项承接未来的功能。

在『ATX12V标准解读』一文中,我介绍过ATX电源诞生初期,不同的设备需要不同的工作电压,比如奔腾4之前的CPU需要5V,驱动器的电机功率较大,需要12V,AGP、ISA插槽需要3.3V,当时DC-DC技术不成熟,产生不同电压为不同的设备供电的重任都交给电源,直到今天ATX电源仍然背负这样的责任。

随着DC-DC技术成熟,CPU、显卡对12V的需求大大增加、连接器的承载余量又不够用的情况下,Intel主张让电源和主板更新到『ATX12VO标准』,转为纯12V供电,是一种比较好的解决方案。

目前的ATX12V电源都采用5VSB待机电压进行辅助软开、关机,若更新到ATX12VO标准,主板可能采用单一的12VSB待机电压设计,不支持当前ATX12V电源的5VSB设计,面临着电源、主板需要从5VSB切换到12VSB的困境,如果不作出改变,目前的ATX电源就都无法在ATX12VO的主板上使用,必须加上一个5VSB转12VSB的电路。而主板需要额外增加5V/3.3V的DC-DC电路为外置的SSD等设备供电,又是一大块成本,主板厂商应该不想承担。

假如后续Intel将电源和主板标准从ATX12V换代到ATX12VO,海韵CONNECT接线板就是一个让电源和主板平稳过渡的产品。如果CONNECT搭载了12VSB、5VSB升、降压电路,接上目前的ATX12V电源,就可以承担过渡期为ATX12VO主板提供12VSB待机电压的功能,如果接上未来的ATX12VO纯12V电源,CONNECT自带的DC-DC模块又能为外设、存储设备提供5V和3.3V的功能。



海韵CONNECT电源开箱和介绍

我是最近拿到海韵CONNECT套装的,据说是小批量试产,没有零售,前面说过仍然是概念产品。在没有机箱可以装机的情况下,我先对产品进行初步的介绍,详细的性能测试和拆解要在后续的文章里再揭晓。

海韵CONNECT套装的包装盒写着One Clean Solution,“一个整洁的解决方案”。包装盒是一个比较大的牛皮纸盒,外面套着塑封。从包装盒侧面可以看到电源的信息,CONNECT的具体型号是PRIME CONNECT,安规型号SSR-750FA,有别于PRIME GX旗舰金或者FOCUS GX使用的安规型号。包装内部采用了大量的珍珠棉进行减震,包装上层的珍珠棉放着CONNECT接线板,下层放着电源本体、模组线、开机检测工具、磁吸、扎带等配件。

海韵在每个电源里面都放了一张装机比赛的“参赛券”,按上面的路径进行投稿晒单,每个月的全球前三名都可以获得50美刀的Steam充值卡。目前宅在家里玩游戏的玩家还是可以试试。

包装里面的配件一共这么多,硬币一样的不明物体是磁贴,辅助安装到机箱背面,不需要拧螺丝,后面再作简单的安装介绍。

引用海韵官方的CG图片,可以更清晰地看到所有的配件。线材的配置比较丰富,由于CONNECT接线板的存在就是为了缩短线材连接长度,所以搭配的线材都比较短,本体电源到接线板的线材长度为30cm,24Pin主板模组线为20cm,CPU模组线为23cm,PCIE分别有28cm和31cm两种,SATA有47cm、23cm、21cm各一组,Molex也就是俗话说的大4Pin,69cm一组,SATA 3.3转接线30cm一组,虽然都不长,但也够用了。下图官方图片展示的是美版,AC电源线是美规插头,我拿到的版本是国行,配备常见的中国3脚接头。

本体电源为一个PRIME 750纯12V版本,ATX12V电源的标准长度14cm。

主体电源的型号是SSR-750FA,80PLUS金牌认证,输出规格12V 62A 744W,-12V和5VSB的规格都比较常规,3.6W和15W。电源背面出风口也有温控切换按钮,简而言之,这是一款纯12V输出、原生线材版本的PRIME Gold 750。

这颗电源的输出接线方面和常规的ATX12V电源有一些不同之处,不是20+4Pin,而是20Pin,再加了一个10Pin的小接口,暂时不清楚这个接口的定义,10Pin小接口可能是Sense Pin,20Pin的插座如果都用来走12V和GND,按每Pin 6A计算刚好够720W,不过据说海韵用的是大电流合金端子,按每Pin 8A算可以到960W,有一定的余量。当然也可以往上推测这一形态的电源所可能具备的输出功率天花板是多少。

接下来看CONNECT接线板部分,尺寸330 x 64 x 21 mm,即机箱背部的空间起码需要2cm,对机箱背部的空间有要求。正面应该都是工程塑料材质。

背面是金属材质,更准确一点说,是一整块铁板,除了有散热性能之外,还有高导磁性,可以利用磁贴和机箱进行贴合安装,从而不需要拧螺丝。

CONNECT接线板背面也贴有一张参数标签,比主体的多了DC-DC电路的输出功率说明。接线板内置了5V、3.3V DC-DC电路,两路都各有20A的输出能力,联合输出能力100W,也达到常见中高端ATX电源的辅路输出能力,带满模组线的所有SATA接口,即8个机械硬盘也不会有问题。

接口方面,底部是20Pin和10Pin的插座,上面有提到并且计算了传输承载上限。这个安装方向只适合电源下置的机箱。

前面靠上方的是主板的10+18Pin模组插座,定义和目前海韵的电源一致,定制线也通用。接下来依次是2个6Pin的SATA、Molex插座、4个8Pin插座,位置刚好对上显卡的末端。最下方一个6Pin插座,也是给SATA、Molex使用的。

另外一侧,下方同样是6Pin的SATA、Molex插座。上方两个8Pin插座是给CPU使用,装上机箱就紧挨着机箱顶部的走线孔,跟CPU供电输入插座也不远。

接线板正面的镂空区域,很明显,两个线圈对应的这部分是DC-DC电路对应的区域。黑色的散热片下压着两路DC-DC电路的MOS。

logo区域是灯板。此处省略若干字。

安装方面,包装里附赠了6个硬币大小的磁贴,或者,按磁性那么强应该说是磁铁。垫上防刮海绵垫之后就可以贴到机箱背面。

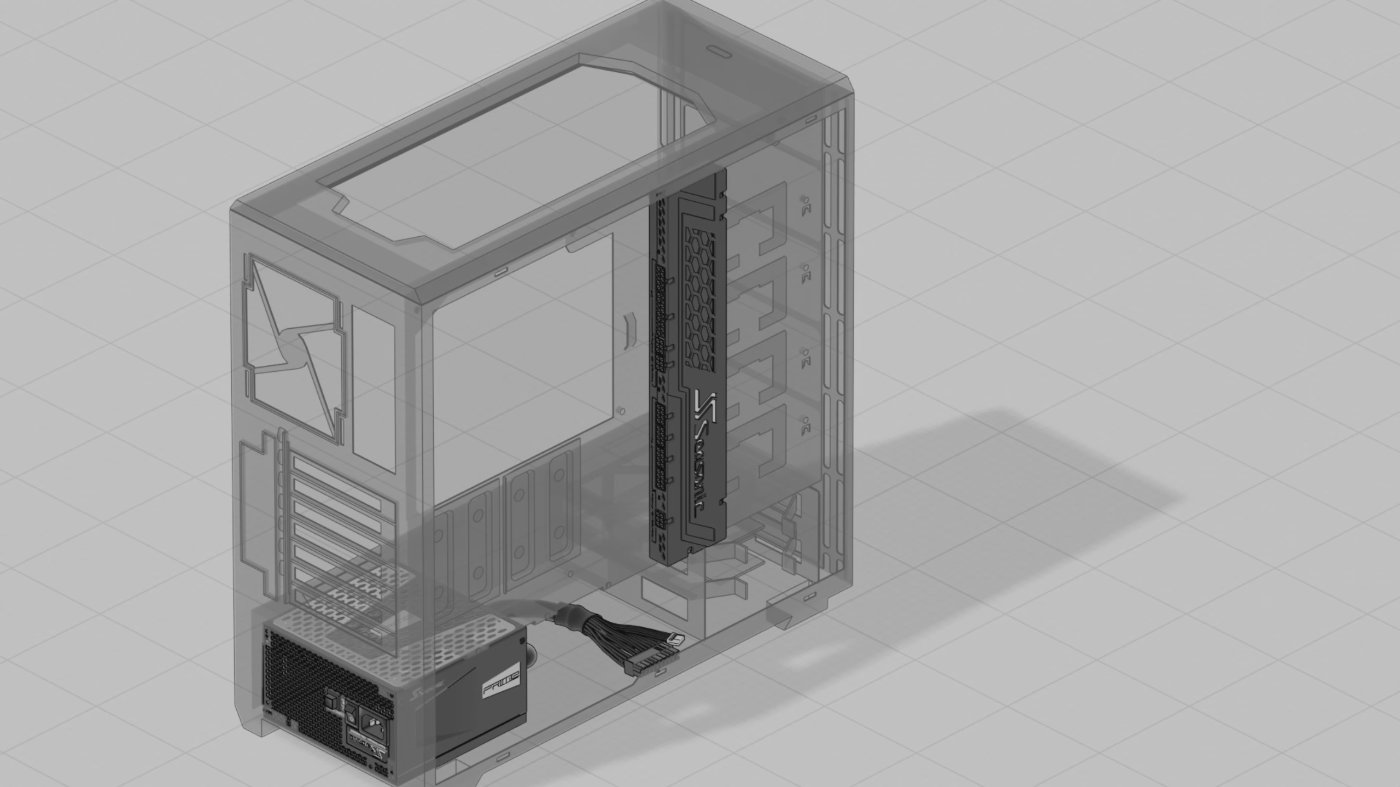

没有合适的机箱可以装机演示,还是引用官方的安装图。

和2018年的概念产品相比,小批量量产的CONNECT 2020版本没有见到此前的风扇、灯光接口。不过具体的安装方式,规格、接口都比以前要更加清晰。在当前的环境下,CONNECT不单有电源和理线工具的用途,希望后续的版本加上12VSB的切换功能之后也能支持ATX12VO标准。

具体的性能测试、拆解和装机就等后续再上线吧。等我去搞一个机箱回来。
