1.序言 / Introduction

一句话总结：海韵FOCUS + 550 Gold是一颗T2 Professional级别的电源，同价位、功率档次没对手。

海韵FOCUS + 550 Gold应该是我挖坑最久才填坑的一篇电源评测，从发布时我就对它极感兴趣，这种Sweet spot定位的产品，谁不喜欢呢？今天终于可以把这个坑填上。

首先说一下市场背景和定位，海韵FOCUS是为了取代原有G系列的产品，定位和PRIME Gold系列的关系，就有如当年G系列的定位之于X系列一样。

FOCUS 80Plus金牌效率的产品分为全模组的FOCUS Plus，型号FX后缀、半模组的FOCUS不带Plus，型号FM后缀和原生直出线材FOCUS不带Plus，型号后缀GC。往上还有白金牌全模组后缀PX的 FOCUS Platinum，我自己的建议是如果考虑到白金的型号，不如加点钱上PRIME旗舰钛金。

全模组的FOCUS Plus FX，提供了550/600/650/750/850共5款，京东价格699/749/799/969/1079元。

半模组的FOCUS FM，提供了450/550/650共3款，京东价格599/649/749元。

原生线材的FOCUS GC，提供了450/550/650共3款，京东价格459/549/649元。

问我怎么选，我当然选FOCUS + 550 Gold啦，2012年我是国内首测海韵G-550(SSR-550RM)的，当年它的表现不错，所以也有意测一下G-550的迭代产品。

这颗FOCUS + 550 Gold相比G-550，它有这么一些改进：

1.目前市面上唯一在中低瓦数应用全桥LLC谐振方案的电源系列，可靠性和性能有所提升；
2.半模组改为全模组，当然是相对而言，FOCUS也有其他出线类型版本；
3.风扇温控技术升级到Hybrid Silent Fan Control，其中的S3FC模式增加风扇停转技术，停转区间到30%负载；
4.电压负载调整率控制在±3%（包装背面写着），但是实测可以控制在±0.5%以内，跟高端的PRIME旗舰系列一致；
5.质保时间5年升级到10年；
6.14cm的短机身，缩短了2cm；

海韵FOCUS + 550 Gold技术规格



2.开箱 / Packaging

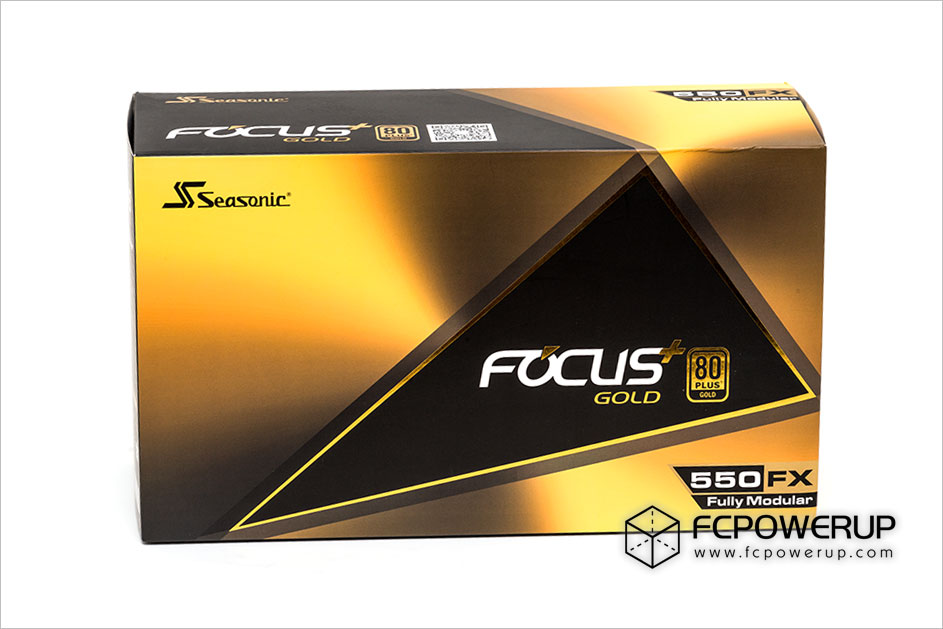

海韵FOCUS + 550 Gold使用了金色+黑色的主体配色，以往黑金的配色是高端的X系列才有的配色，如今主流的FOCUS系列也能够用上这种配色。包装方面海韵FOCUS + 550 Gold用的是双层的包装盒，以目前海韵产品线的情况来看，中高端都用了类似这样的双层包装盒。而设计元素方面，FOCUS的代表图案是一个类似于准星的三角形而非PRIME旗舰系列的多边形。

整体外观设计还算上档次，机身长度只有14cm，其实这个尺寸是标准的ATX规格，主流产品普遍是加长的。

需要提醒的是，海韵FOCUS + 550 Gold是全模组接口设计，原配线是线端带了滤波电容的，而同品牌高端的PRIME旗舰系列是不带线端电容的。

还有一个奇怪的设计是，海韵FOCUS + 550 Gold的全模组接口和高瓦数的型号保持一致，有一样多的接口，所以550W的把原配线都接上，会发现电源本体有几个接口空下来。我不建议用户另外自行去购买线材把这几个接口利用起来，如果不会计算使用功率的话，容易出现过载，有经验的用户倒是可以借助这几个接口，多接一组PCIE来降低每组线材的承载电流，前提是使用的显卡需要接两个6+2Pin以上。

3.拆解 / Teardown

拆解部分的拍摄器材是尼康D7100+60mm F/2.8G，拍摄的时间比较早，当时还没更新机身和灯光设备，拍出来的画质要比现在差很多，只能说凑合。

海韵FOCUS + 550 Gold是一颗14cm长度的电源，所以并没有空间塞下更大尺寸的散热风扇，12025的风扇是它所能容纳的最大规格风扇。其实12025的风扇一点都不差，反而是13~14cm的好风扇很少。这颗风扇来自鸿华，型号HA1225H12F-Z，12V/0.58A，FDB轴承，最高转速2200RPM，转速还是蛮高的，从扇叶形状分析，它的静压应该很强。风扇靠近出风口的一侧装了一块塑料挡板用于防止气流短路。

海韵FOCUS + 550 Gold的内部结构。方案为基于CM6901T6X+CM6500UNX控制的主动PFC+全桥LLC谐振+12V同步整流+5V/3.3V DC2DC输出的设计。主PCB为双面FR4板材，元器件分布比较均匀，也保持了一定的间距。得益于Cable-Free技术的应用，除了AC输入线材和温控按钮的接线之外，电源内部没有多余的电线，散热性能应该不差。

一级EMI位于AC插座后方，X电容x1，Y电容x1对。小PCB另外一面还有一颗虹冠的CM02X X电容泄放IC。

二级EMI和瞬变滤波电路部分，从右侧的AC输入端开始依次是保险管、MOV压敏电阻、共模电感（躺）、Y电容x1对、X电容x1、共模电感x1。共模电感胶水打得都快溢出来了。

整流桥为GBU1006x2，并联使用以降低通态电阻，单一枚的规格为600V/10A@100℃，两枚在有散热器的条件下，即便在110Vac下仍然能应对2000W的输出功率，应对550W级别的电源可谓余量巨大。

PFC级，两颗PFC MOS为虹冠GPT13N50DG，500V/13A@25℃/0.49Ω，被挡住的PFC二极管为NXP BYC8-600，600V/8A@25℃。PFC二极管前方的绿皮NTC热敏电阻以及继电器为浪涌抑制器件，属于高端电源必不可少的元器件，开关机时会有清脆的滴答吸合声。

PFC电容为Nippon Chemi-Con 日本化工 KMR系列器件，400V/390μF/105℃。

全桥LLC谐振的4枚主开关管为ST意法半导体的P10NK60ZFP ，600V/10A@25℃/0.65Ω，TO-220FP绝缘封装。目前中瓦数中使用全桥LLC谐振的电源也就这一系列。

主变压器为ERL39规格，旁边的为谐振电感和驱动LLC同步整流管的小型脉冲变压器。

+12V同步整流电路位于PCB背面，用了两颗NXP的PSMN2R6-40YS MOS，规格40V/100A@25℃/2.8mΩ，LFPAK封装，拥有不错的耐高温性能。

同步整流MOS的D极透过PCB向PCB正面传导热量，PCB的另外一侧焊接了Y型铜质散热片进行散热。12V整流电路后面紧接着6颗Nippon Chemi-Con日本化工的固态电容。用于输出滤波的固态电容上方的散热片留有螺丝孔，但并没有安装额外的散热片，看来厂家对这一型号的温度控制还是有信心的。

12V同步整流电路后面接了6颗Nippon Chemi-Con日本化工的固态电容+磁棒电感+2颗日本化工定制的W系列3300μF/16V电解电容的CLC型滤波电路。

5V和3.3V都由12V经DC2DC电路生成，以以往的经验来看，DC2DC电路的配置应该是Anpec茂达电子的APW7159控制的DC2DC方案，都是相对固定的模块，一共配置了6枚英飞凌BSC0906NS，规格30V/40A@100℃/4.5mΩ，并且有散热片贴合散热。

5Vsb待机电路，使用了一颗杰力科技的Excelliance EM8569，这是一颗整合型IC，整合了待机主控和MOS。

PCB背面比较有序，布线和工艺水平都相当高。

模组接线板正面，最后的滤波采用NCC的KZE电解电容搭配PSF、PSE系列固态电容的方案。

LLC谐振主控，虹冠CM6901T6X

PFC主控，虹冠CM6500UNX



4.测试 / Test

想了解我是如何测试电源的，以及电源评测里测试的参数有何意义，可以阅读我之前写的文章『我是怎么测试电源的』。



4-1. 电压稳定性Load Regulation

12V电压偏离0.39%，负载调整率0.03%

5V电压偏离0.32%，负载调整率0.38%

3.3V电压偏离1.48%，负载调整率0.27%

负载调整率都在0.5%以内，级别S。



4-2. 效率 Efficiency

大约在输出40W时效率可以达到80%，输出300W时达到效率巅峰92.13%，满载时达到90.75%。级别B。

230Vac下100W-满载平均效率91.46%。



4-3. 空载及轻载 No-load & Light Load Test

空载时输入7.8W。

30W-100W平均效率85.01%，属于比较好的水平。



4-4. 风扇转速 Fan Speed

海韵FOCUS + 550 Gold的风扇来自鸿华，型号HA1225H12F-Z，12V/0.58A，FDB轴承，最高转速2200RPM，7片超大扇叶，属于高风压类型。风扇靠近出风口的一侧装了一块塑料挡板用于防止气流短路。

海韵FOCUS + 550 Gold的风扇温控按钮在AC开关旁边，弹起可以开启Hybrid mode，进入风扇停转模式，按下则取消Hybrid mode，风扇在整个负载范围内会一直巡航工作。

测试环境温度23℃，如果开启Hybrid mode，则到300W输出时仍然是风扇停转的Fanless模式，比标称的30%负载内Fanless模式要长很多，几乎是50%负载内都用Fanless模式。如果不开启Hybrid mode，则从0到400W，电源风扇都以不到500RPM的转速工作，很安静，400W输出之后，两种温控方式的风扇转速基本一致。满载时风扇转速1400RPM，超载到600W，风扇转速到达1800RPM。



4-5. 5Vsb待机 5V Standby

5Vsb待机项目依照Intel ATX12V 2.3以及欧洲ErP Lot 6 2013中的待机要求进行测试。Intel ATX12V 2.3规范要求5Vsb在100mA、250mA、大于1A的负载时效率必须大于或者等于50%、60%、70%。欧洲ErP Lot 6 2013则要求0A时消耗功率不得超过0.5W。

看起来毫无问题。

5Vsb输出电压表现不错。



4-6. 交叉负载 Cross-Load Test

交叉负载是按Intel ATX12V 2.4、SSI EPS12V 2.92电源设计指导规范，结合高功耗核心CPU和高功耗独立显卡、低功耗的ITX/STX平台所设计。

测试总共分为7个档：

CL1-整机轻载：测试整机处于极低负载时的电压稳定性。
CL2-辅路满载、12V轻载：5V、3.3V最大负载、12V轻载，模拟多个机械硬盘同时启动的情况。
CL3-整机满载：12V、5V和3.3V同时拉载到最大负载，模拟整机满载；
CL4-偏重12V、辅路轻载：12V最大负载、5V、3.3V轻载，模拟极限超频、或者使用单个SSD运行3D游戏的情况；
CL5-12V拉偏：极限拉偏，测试12V满载，5V、3.3V空载时的电压稳定性。
CL6-5V拉偏：极限拉偏，测试5V满载，12V、3.3V空载时的电压稳定性。
CL7-3.3V拉偏：极限拉偏，测试3.3V满载，12V、5V空载时的电压稳定性。

交叉负载主要考核电源输出电压的稳定性，同样输出电压必须在Intel ATX12V规范规定的±5%的范围内，电压偏离额定值越小越好。负载调整率即电压随负载变化的波动情况，数值越小则电压稳定性越强。

海韵FOCUS + 550 Gold在交叉负载中的表现也相当优秀，符合宣传的0.5%负载调整率。



4-7. 纹波及噪声 Ripple & Noise

纹波和噪声(Ripple & Noise)是电源直流输中的交流成分，一部分可能是交流电经过整流稳压后仍然存在的交流成分，一部分则是电路晶体管本身所产生的开关纹波和噪声，如果用示波器观察就可以看到电压像水波纹一样波动，所以叫纹波。过高的纹波会干扰数字电路，影响电路工作的稳定性。

Intel ATX12V v2.52中规定，+12V、+5V、+3.3V、-12V和+5Vsb的输出纹波与噪声的Vp-p分别不得超过120mV、50mV、50mV、120mV和50mV。本测试主要针对12V、5V、3.3V和5Vsb，对-12V不作要求。测试使用数字示波器在20MHz模拟带宽下按Intel ATX12V规范给治具板测量点处并接去耦电容进行测量。

测试选择了有意义的7个档位，50W代表桌面待机的情况，100W代表办公和上网时的情况，300W代表单显卡游戏的情况，满载和拉偏则是测试电源各路最高负荷时的情况。一般处于满载时电源的输出纹波电压值会处于最高点。

海韵FOCUS + 550 Gold的纹波抑制能力也相当好，主要是12V有明显的低频分量，幅度在25mV左右，其余低压两路都可以很好地控制在10mV以内。评级A+。

示波器截图

满载，低频，通道1、2、3依次为12V、5V、3.3V

满载，高频，通道1、2、3依次为12V、5V、3.3V



4-8. 掉电保持时间 Hold-Up Time

掉电保持时间(Hold-up Time)指的是AC掉电后主要的DC电压输出值跌出5%的时间，按照最新的Intel ATX12V v2.52规范，T5 (AC loss to PWR_OK hold-up time)必须>16ms，说人话就是PWR_OK(Power-Good)的掉电保持时间要大于16ms，同时T6(PWR_OK inactive to DC loss delay)必须>1ms，即DC电压的掉电保持时间比PWR_OK还要+1ms，来保障其他硬件维持运转，总结起来就是PWR_OK必须＞16ms，12V/5V/3.3V等DC电压必须＞17ms。

有足够长的PWR_OK掉电保持时间，意味着面临16ms以内的AC掉电或者切换到UPS的间隙，电源能够维持电脑运转信号而不至于出现关机或者重启的情况，同时，比PWR_OK保持时间还长的DC保持时间维持了其他硬件的正常工作，否则其他硬件可能会出现来不及采取例如机械硬盘磁头归位、SSD掉电保护等应急措施。掉电保持时间不单对于电源从AC切换到UPS的间隙有益，也适用于其他诸如电网切换等情况。

掉电保持时间的测试条件为电源满载，230Vac输入。

示波器截图

12V

5V

PWR_OK

保持时间评级C。



5.总结 / Conclusion

海韵FOCUS + 550 Gold细分项目评级：

外观：S
做工用料：A-
转换效率：B
电压稳定性：S
纹波噪声：A+
保持时间：C
工作噪音：A-
价格：B
售后：S-

海韵FOCUS + 550 Gold级别评定：T3，Sweet Spot/甜点/主流推荐，更新日期2018-08-31。

如果以性能来评价，海韵FOCUS + 550 Gold放到“T2，高端/Professional”这个级别完全没有问题，不过它的定位以及只有一组PCIE线材，决定了它是一颗T3级别的主流产品。各方面性能都非常好，可以完美代替G系列，价格也合适，如果不想在电源上花太多钱，而且也没有太高功耗的配置，选这个就可以了，同档次没对手。

补充说一下本人的电源分级系统，方便理解以及选购产品：

T0，描述：超稀有/特殊用途/ Ultra Rare / Special，必须具备T1级别性能而且是特殊定位或者非零售产品。
T0.5，描述：终极/传奇/肌肉/ Ultimately / Legendary / Muscle，千瓦以上，须具备T1级性能，白金以上效率。
T1，描述：大师级/ Master / Dominating，中高瓦数，性能顶尖，同档次鲜有对手。
T2，描述：高端/ Professional，中高瓦数，性能出众，金牌及以上。
T3，描述：甜点/主流推荐/ Sweet spot，中低瓦数，主流产品，性能优秀，铜牌及以上。
T4，描述：普普通通/ Soso，相貌平平，没有明显短板，无效率等级要求，可用不会炸。
T5，描述：用爱发电/Bad，性能非常普通甚至有缺点，无效率等级要求。
T6，描述：买都别买/Don’t buy rubbish。

优点：

– 14cm机身；
– 10年质保；
– 外观不错；
– 纹波控制优秀；
– 电压稳定性极好；
– 做工整洁，用料不错；
– 风扇停转模式，轻载安静；
– 80Plus金牌效率，各个负载阶段效率不错；
– 全模组，兼容海韵现有电源系列的模组线；

不足：

– 线端带电容，影响换定制线；
– PF值不是非常高；
