拆解及分析 Teardown & Component analysis

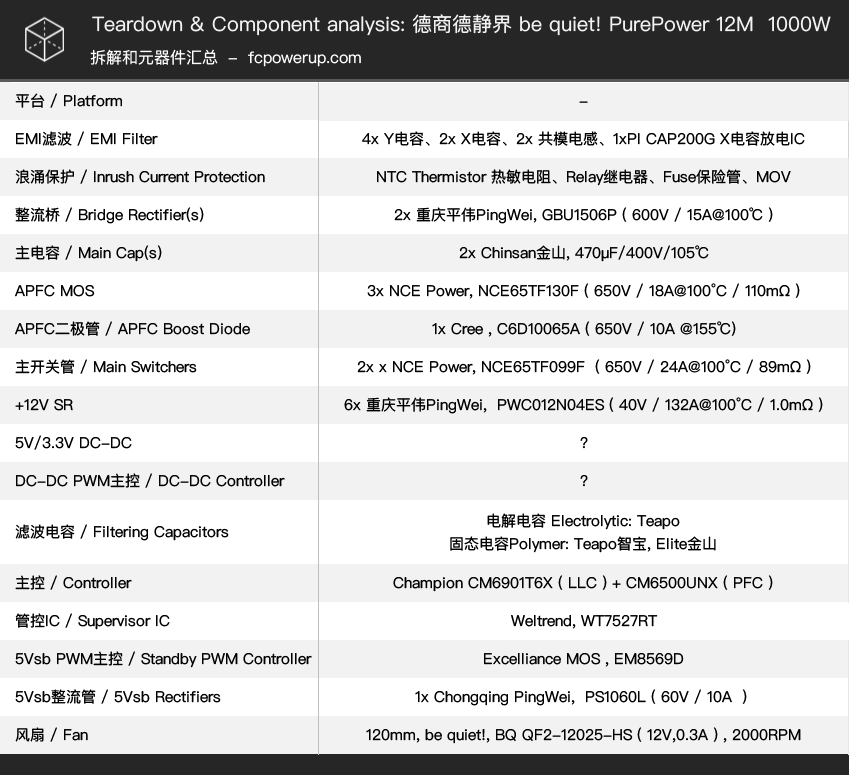

首先是元器件规格汇总。

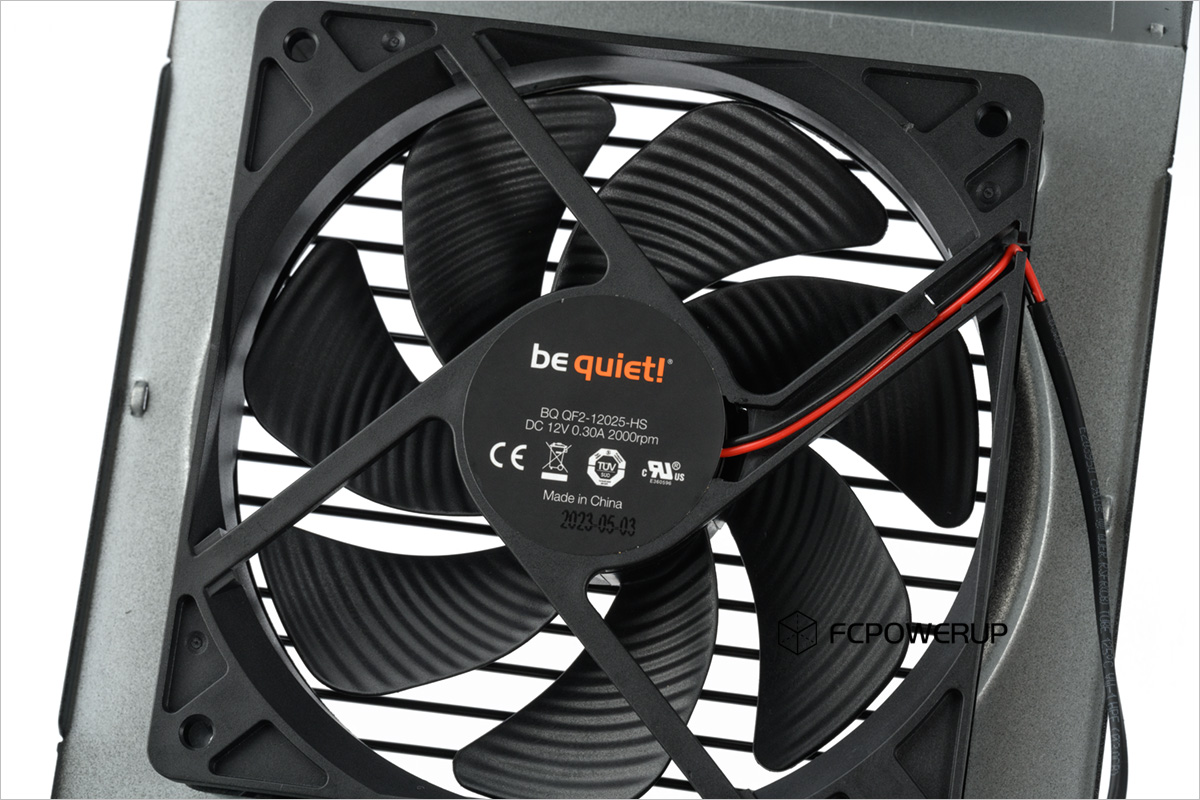

和上一代相同，be quiet! Pure Power 12 M 1000W的散热风扇也是be quiet!自家的型号，BQ QF2-12025-HS ( 12V,0.3A ) , 2000RPM，7片带有凹槽的扇叶，rifle轴承，外部边框带有一个灰色的装饰环。

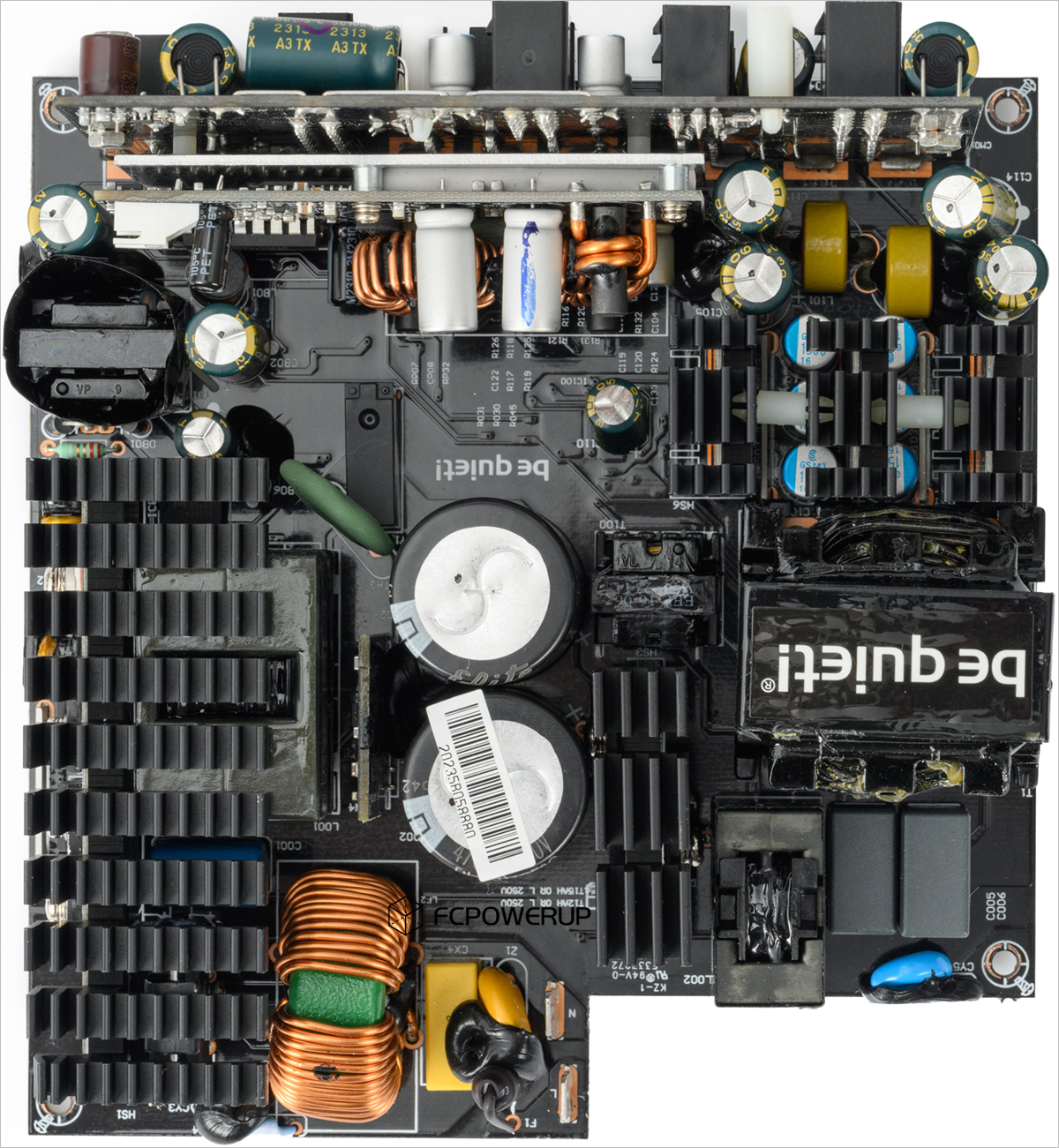

总览，be quiet! Pure Power 12 M 1000W采用了虹冠Champion CM6901T6X (LLC) +  Champion CM6500UNX (PFC)控制的主动PFC+半桥LLC谐振+12V同步整流+5V/3.3V DC-DC的结构，由HEC伟训代工。

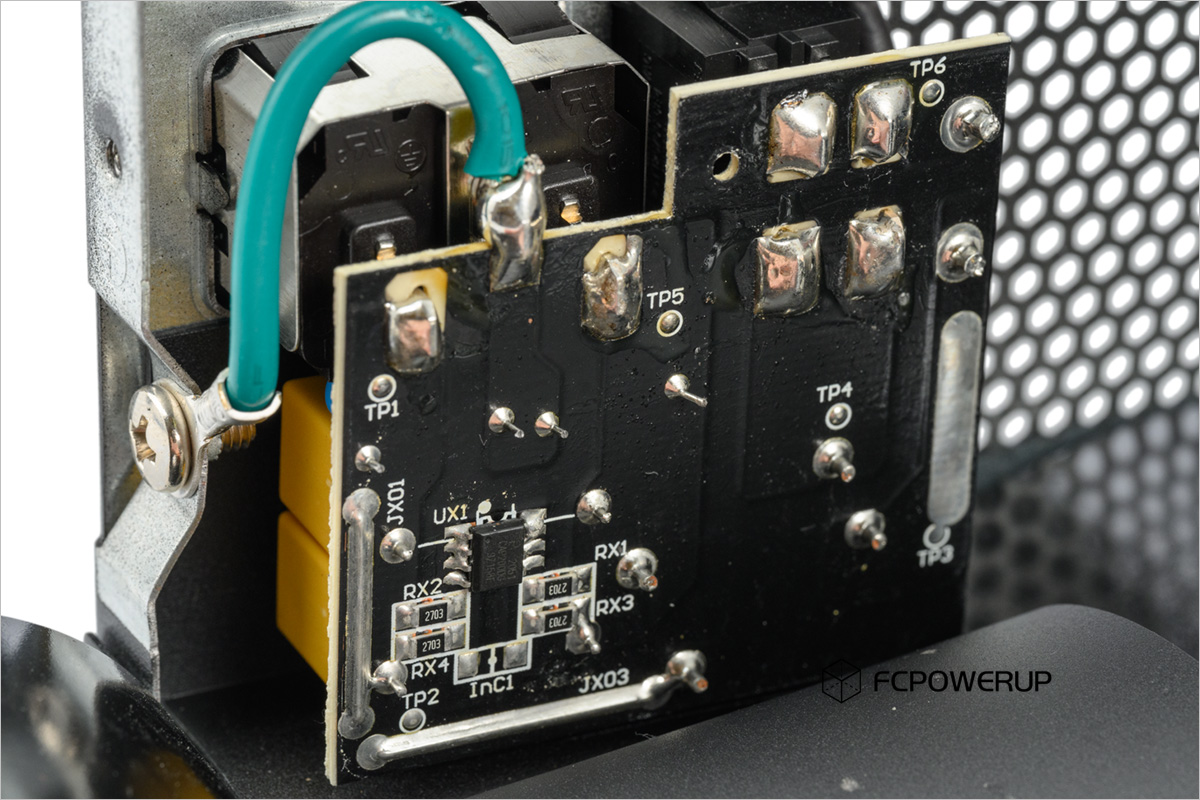

我们拆下AC插座后方EMI子卡的绝缘挡片，这里的EMI元件包括2x X电容、1对x Y电容、1个 共模电感和一个PI公司的CAP200G X电容泄放IC，X电容泄放IC的用处是在关机之后控制X电容泄放电路将X电容上的余电进行泄放避免电人，开机时也能减少导通损耗。L和N线穿过磁环使用插簧接到主板。

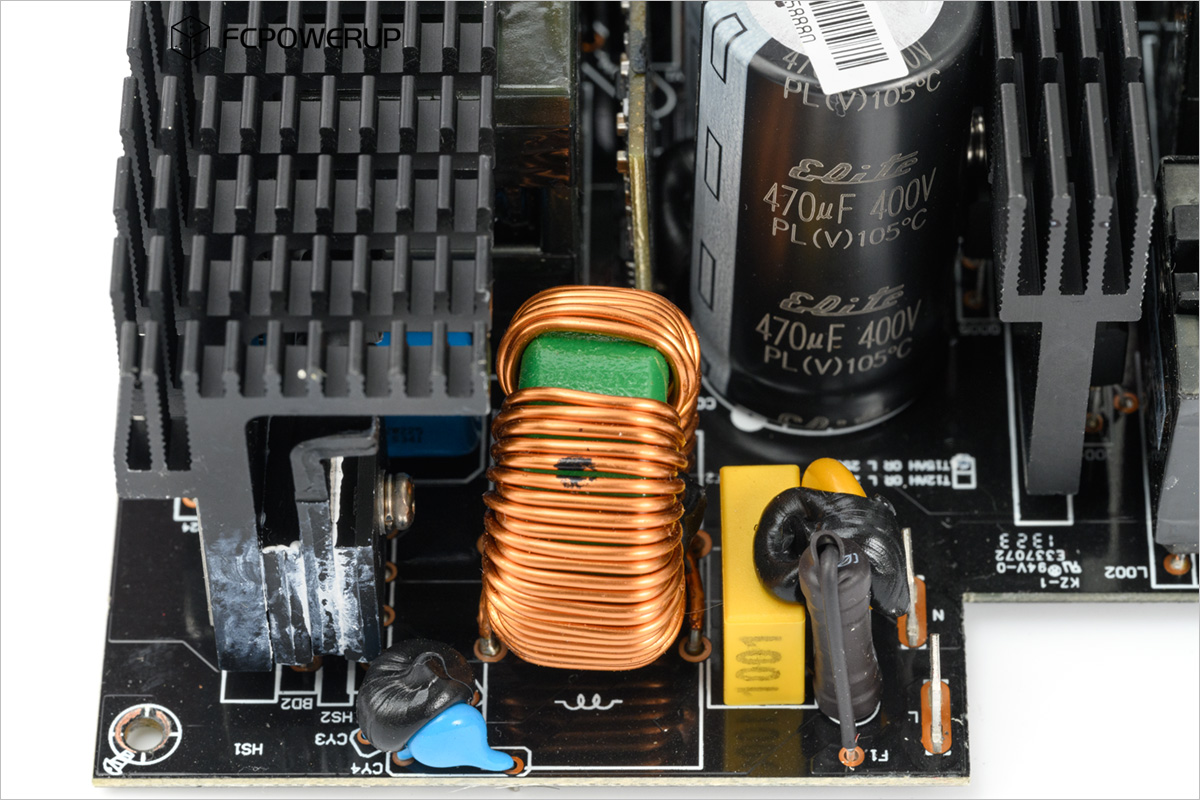

主板部分的插簧接线柱设置在板中间，这里配备了1个保险管、1个MOV压敏电阻用于抑制外部高压，减少雷击和高压等意外情况所能造成的损失。后面紧跟着的1x X电容、共模电感和1对Y电容，这些元件都点了胶水进行加固。整流桥为2x 重庆平伟PingWei, GBU1506P ( 600V / 15A@100℃ )，同时中间夹有一片散热片用于平衡和加强散热。

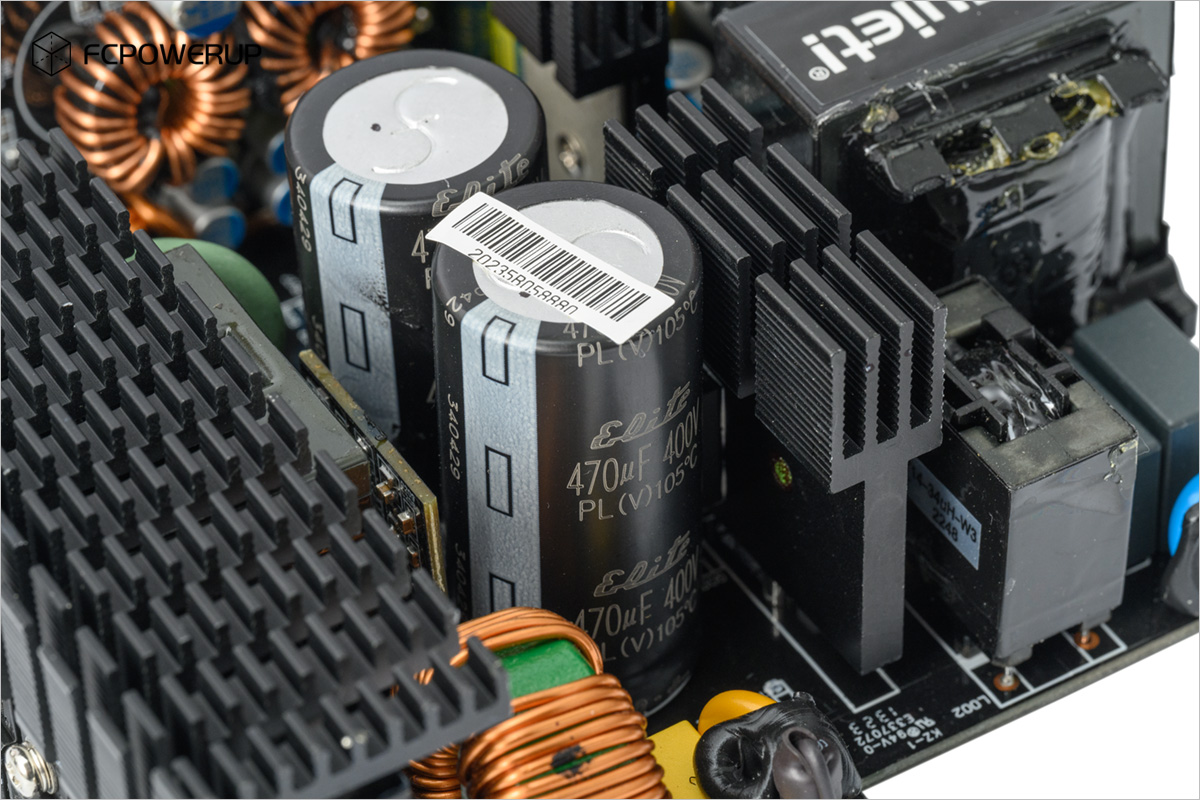

PFC Boost电容是两颗Chinsan金山Elite 470μF/400V/105℃的大电解电容，总计容量为940μF。1000W的电源配备940μF容量属于比较大方的用量。主电容的侧方可以见到绿色的NTC热敏电阻，用于抑制开机浪涌电流。

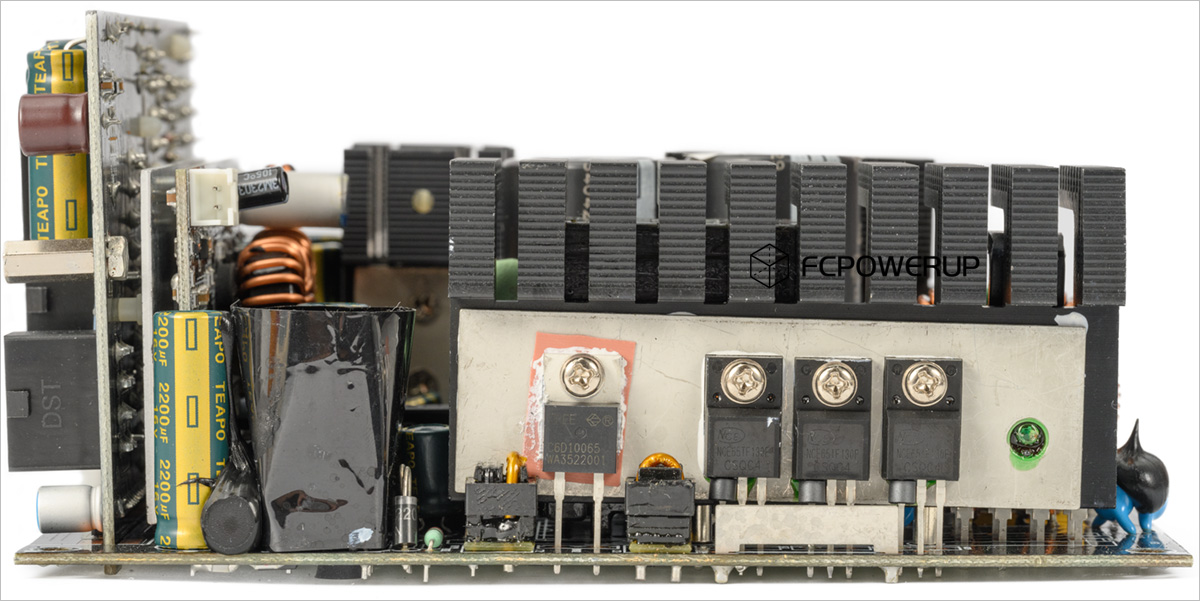

PFC MOS为3x 无锡新洁能NCE Power, NCE65TF130F ( 650V / 18A@100°C / 110mΩ )，PFC二极管为1x 科锐Cree , C6D10065A ( 650V / 10A @155℃)。

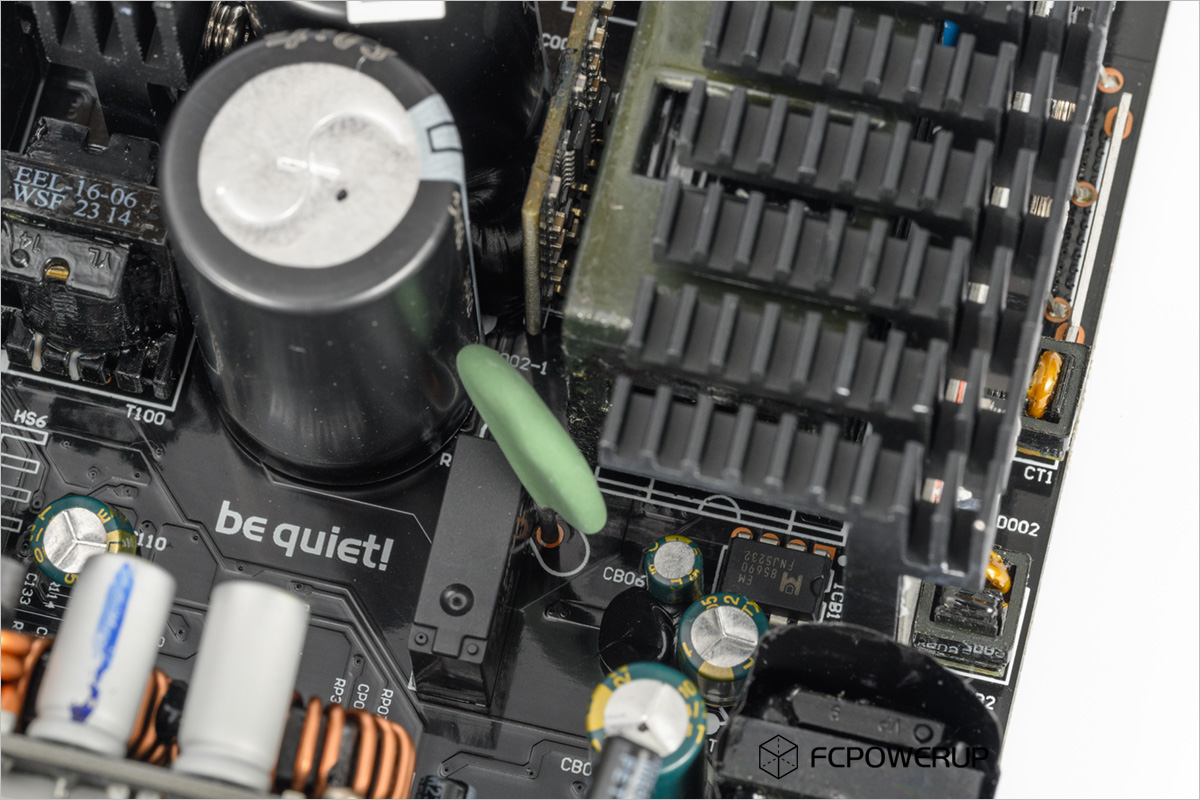

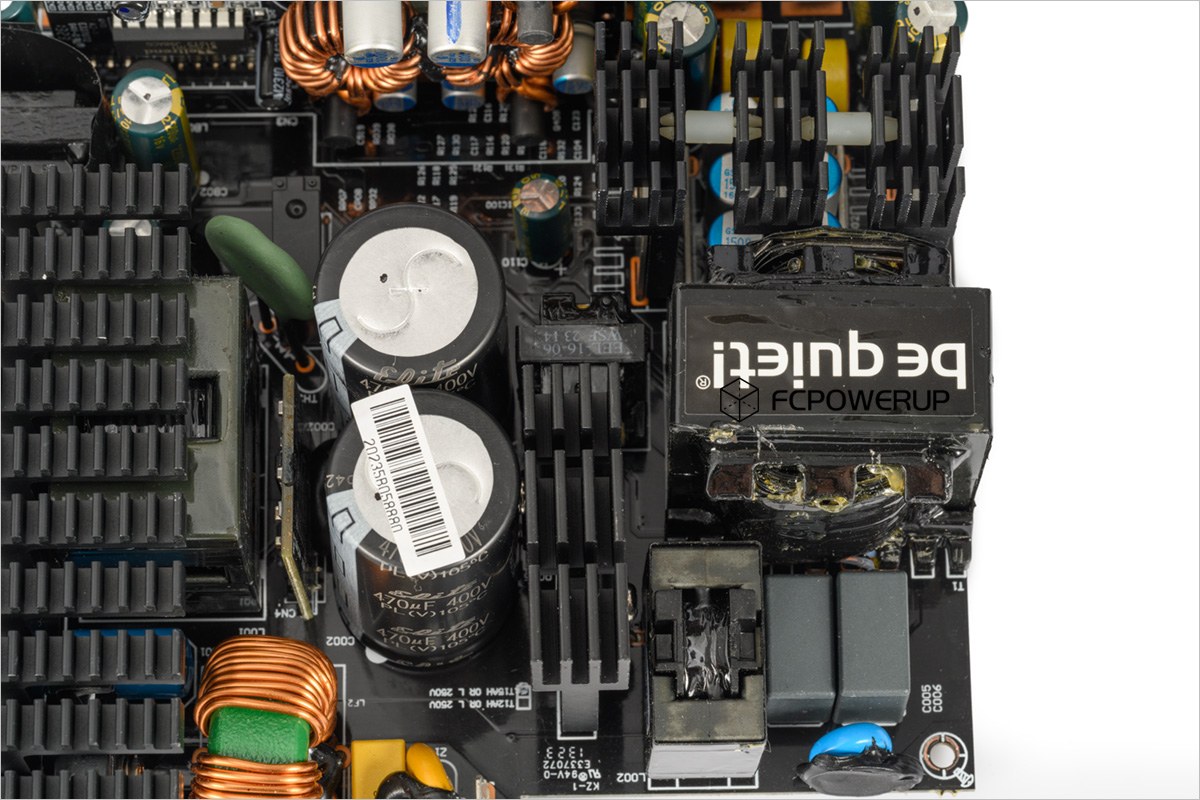

在这个角度可以看到绿色的NTC热敏电阻和继电器。主电容和PFC散热片中间的为PFC子板，PFC主控为虹冠CM6500UNX。PFC散热片下方可见5VSB待机电路主控，型号为杰力科技Excelliance MOS , EM8569D。

LLC谐振电路部分，中间的散热片安装有LLC MOS，右下方为谐振电感、谐振电容等器件。LLC MOS的配置为2 x 无锡新洁能NCE Power, NCE65TF099F ( 650V / 24A@100°C / 89mΩ )。

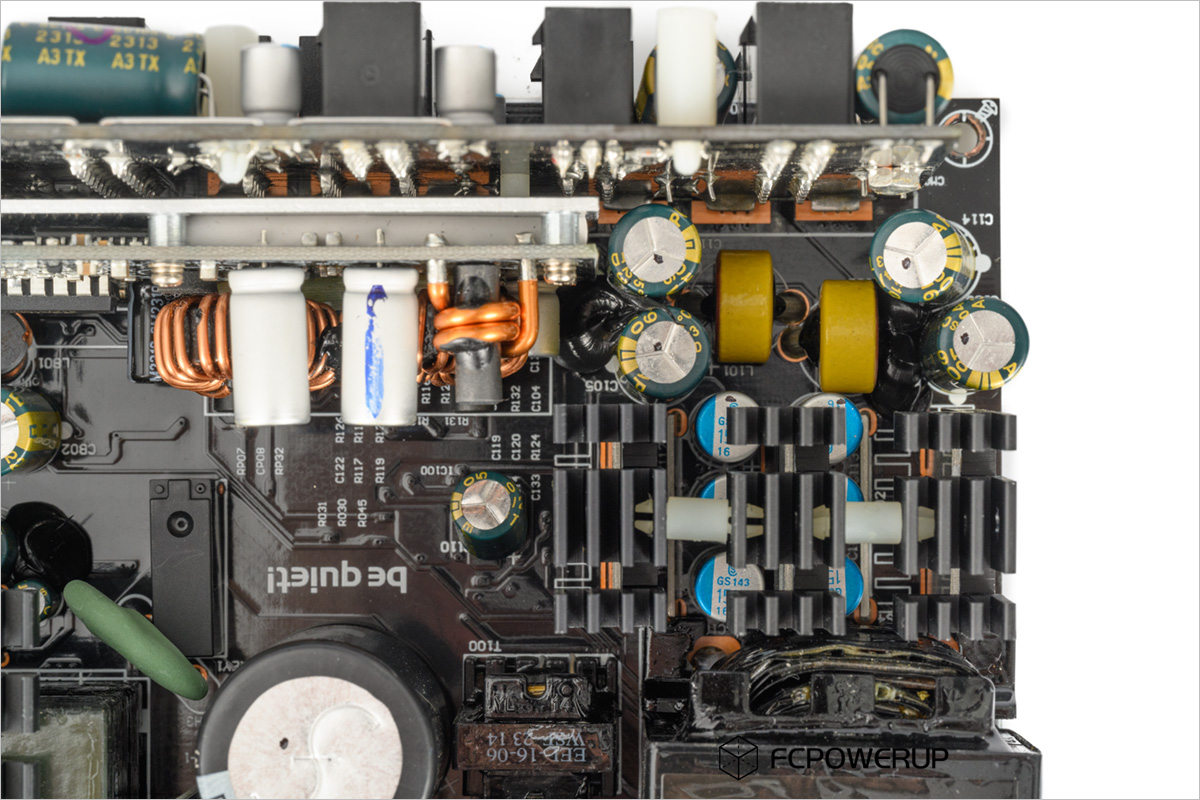

主变压器后方是12VSR同步整流和滤波电路，12V SR MOS贴装在PCB背面，配置为6x 重庆平伟PingWei,  PWC012N04ES ( 40V / 132A@100°C / 1.0mΩ )。12V MOS整流之后是6颗台湾金山Elite 1500μF/16V固态电容搭配2个小磁环电感和4颗智宝 3300μF/16V电解电容进行滤波。

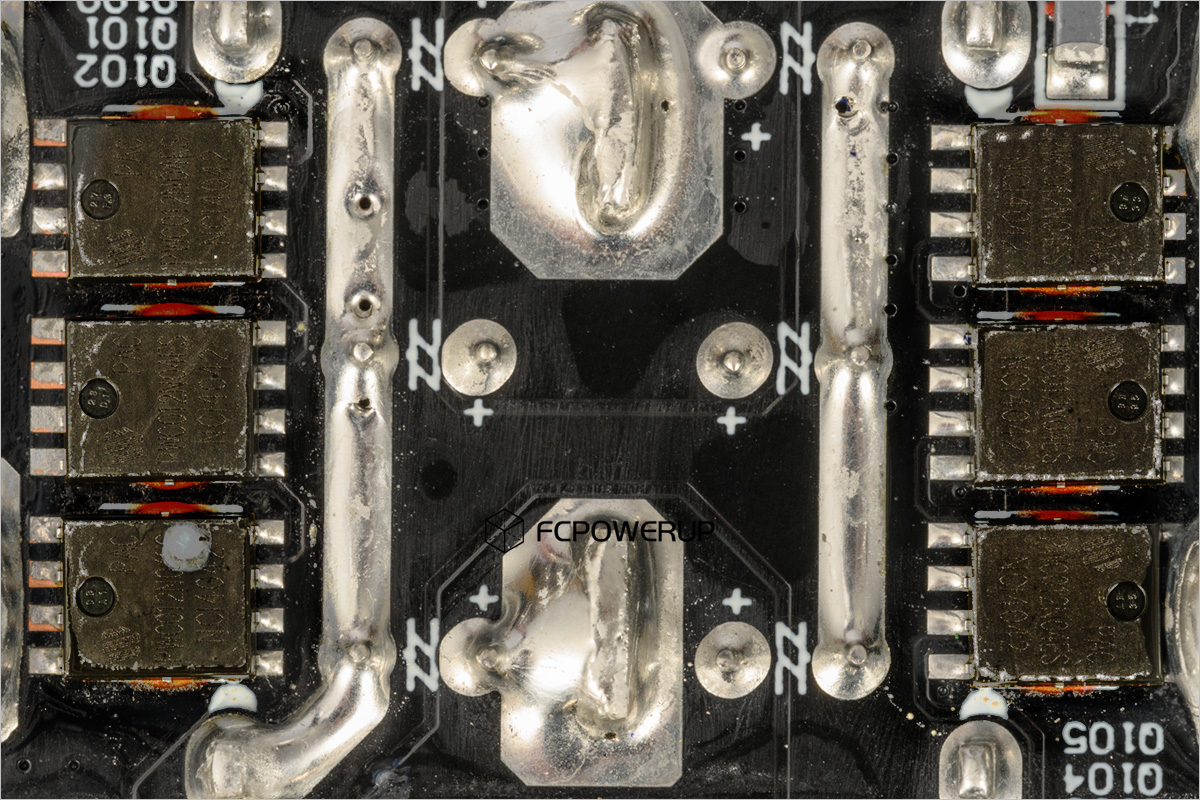

12V SR 同步整流MOS为6x 重庆平伟PingWei,  PWC012N04ES ( 40V / 132A@100°C / 1.0mΩ )。

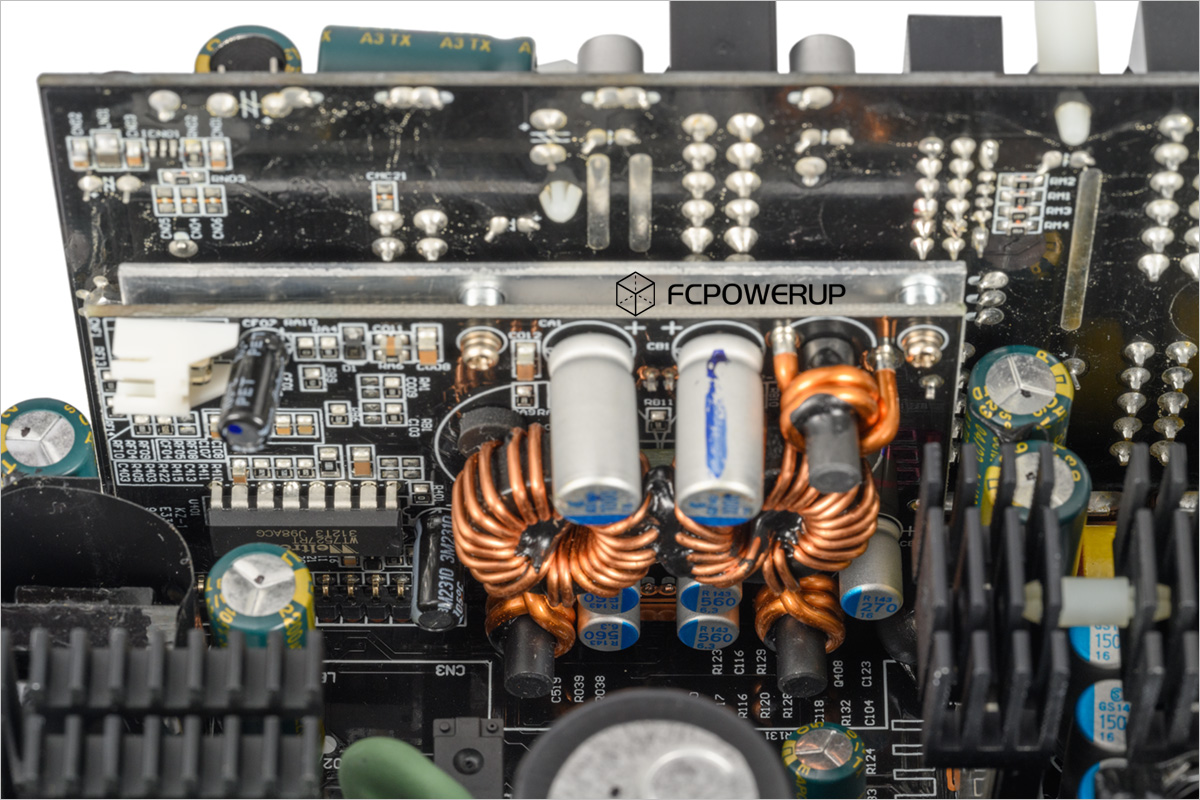

DC-DC子板，这张子卡除了DC-DC生成5V和3.3V之外还整合了管控电路和风扇控制电路，一张卡解决多种需求。管控IC为Weltrend伟全电子的 WT7527RT。

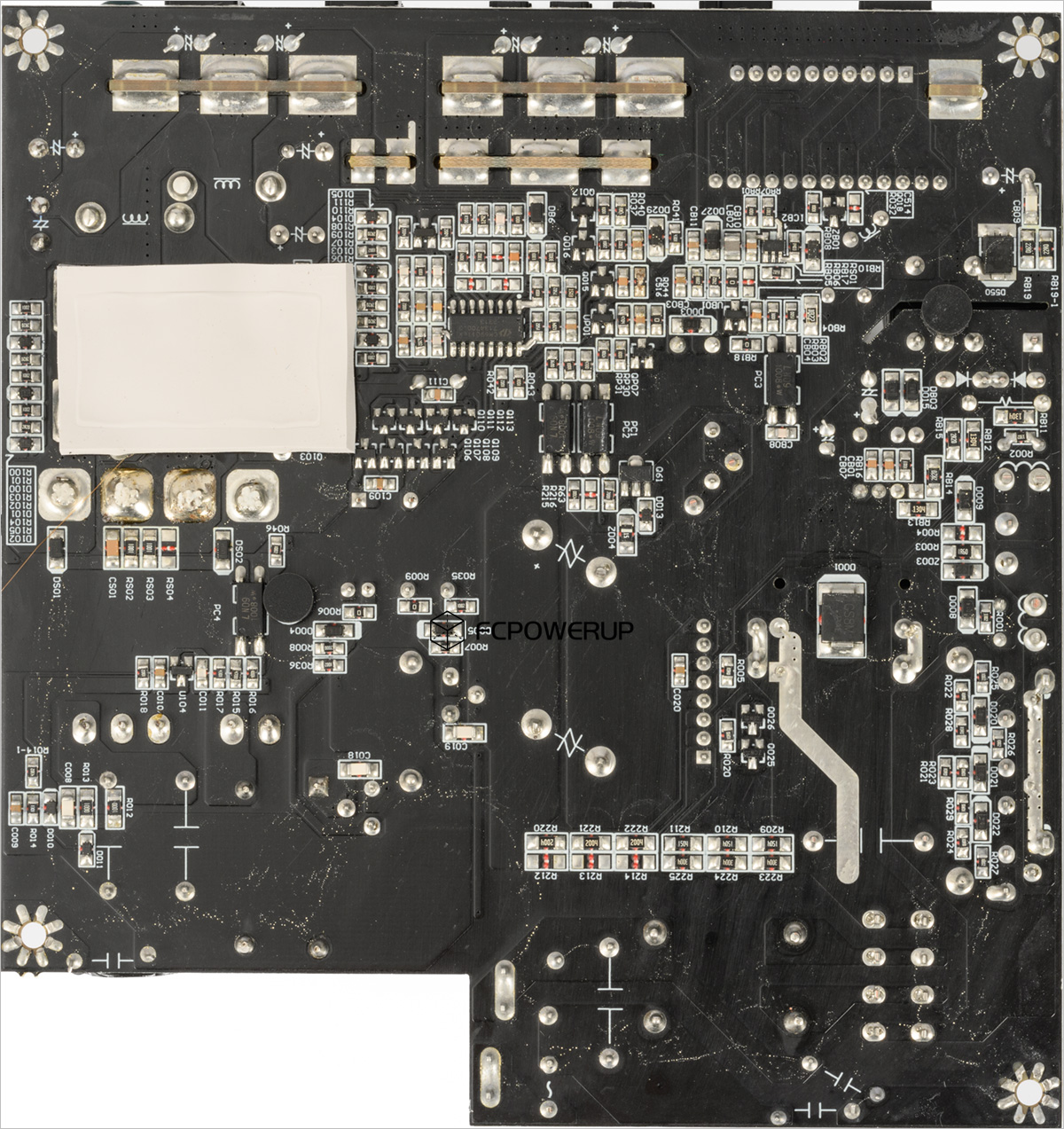

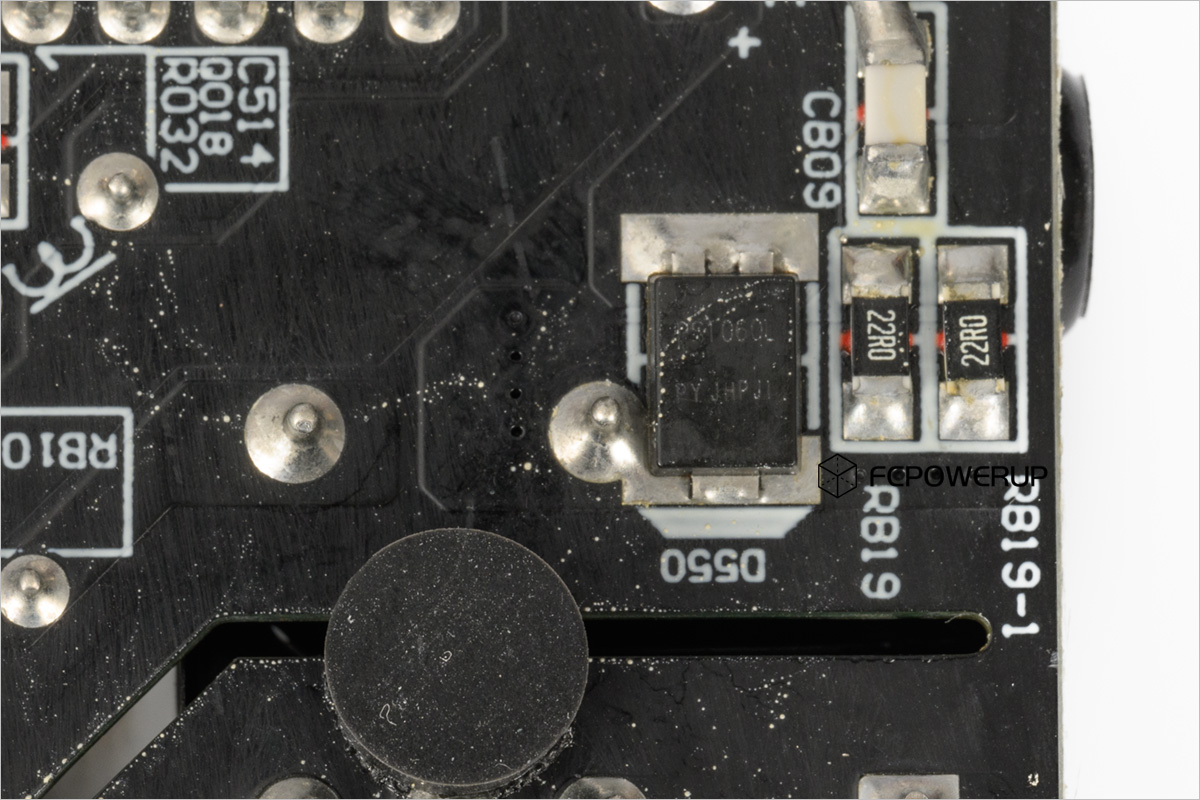

PCB背面，12V SR同步整流电路的MOS上覆盖了一层导热垫用于将热量传导到外壳，12V SR的MOS的型号规格我们在前面已经介绍过。

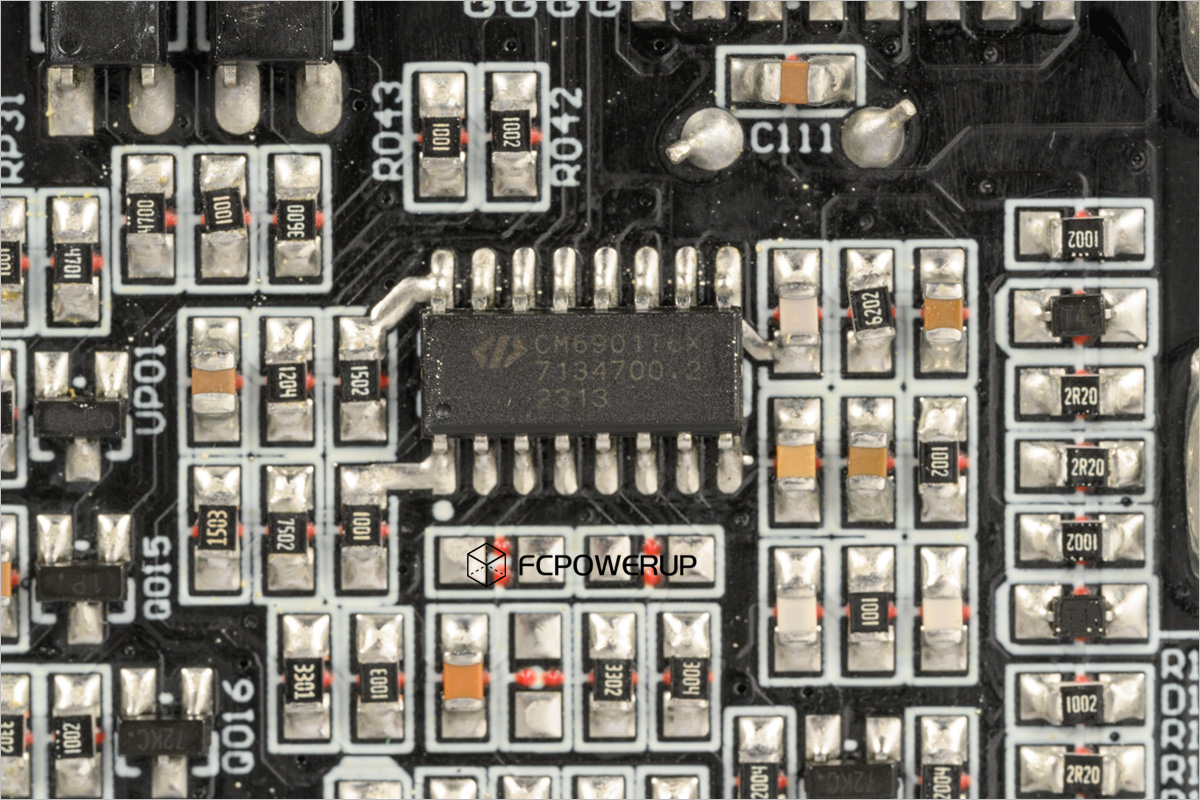

LLC主控芯片为虹冠CM6901T6X。

5VSB整流管为重庆平伟PingWei, PS1060L ( 60V / 10A )。

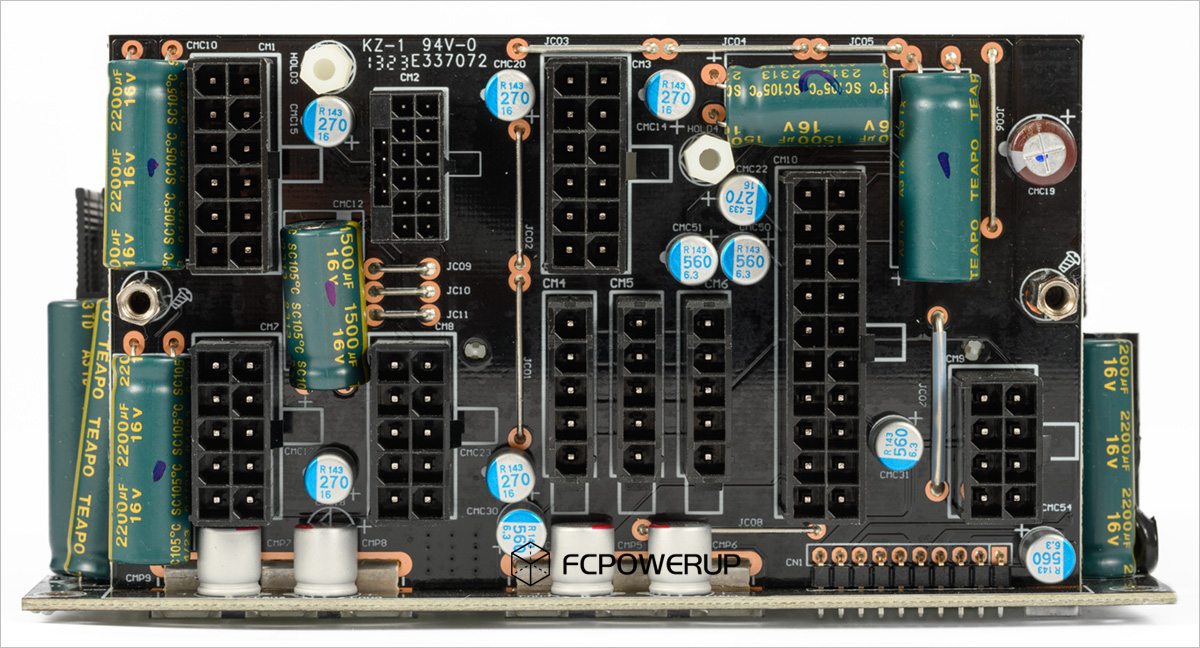

模组接线板PCB，输出滤波电容为固态电容和电解电容混搭。
