3. 拆解/ Teardown & Component analysis

 汇总
 平台  Seasonic FX Gold
 EMI滤波  4x Y电容、2x X电容、2x 共模电感
 浪涌保护  NTC热敏电阻、继电器、保险管、MOV
 整流桥  2x ALB1560 (600V / 15A @100℃)
 主电容  Hitachi, HU, 820μF/400V/105℃
 APFC MOS  2x Infineon IPP60R099CP (650V / 19A @100℃ / 0.099Ω)
 APFC Boost Diode  1x STMicroelectronics STPSC10H065D(650V / 10A @135℃ )
 主开关管  4x Infineon IPP50R199CP (550V / 11A @100℃ / 0.199Ω)
+12V整流  4x ？
 5V/3.3V DC-DC  6x Infineon BSC0906NS (30V / 40A / @100℃ / 4.5mΩ)
DC-DC PWM主控  ANPEC APW7159
 滤波电容  NCC W、KY、KZE系列电解电容、Nichicon HE系列电解电容（5Vsb）、FPCAP固态电容
 主控  Champion CM6901T6X +  Champion CM6500UNX (PFC)
  管控IC  Weltrend WT7527V (OVP/UVP/OCP/SCP/PG) 、AS393M
5Vsb PWM主控  Excelliance EM8569C
5Vsb整流管  1x MBR1045ULPS SBR (45V / 10A @ 90°C)
 风扇  HongHua ,HA1225H12SF-Z (120mm / 12V / 0.58A / 2200 RPM /  FDB / PWM)

安钛克HCG 1000 Extreme的外壳使用了多达1、2、3…20颗螺丝来进行固定，为了这个漂亮的壳子，牺牲了不少组装成本，普通的电源外壳一般只需要4颗螺丝即可固定，加上模组接线板的螺丝也在10颗左右。

安钛克HCG 1000 Extreme使用的风扇是鸿华HA13525H12F-Z，一把FDB轴承风扇，12V/0.5A，最高转速2300RPM。

安钛克HCG 1000 Extreme使用的方案是海韵的FX，PCB版加长了一截，整体内部空间要更宽裕一些。这一套方案主要是中高端的电源在使用，是基于Champion CM6901T6X +  Champion CM6500UNX控制的主动PFC+全桥LLC谐振+12V同步整流+5V/3.3V DC-DC方案。1000W的型号应该是目前这套方案的最高瓦数版本。

外壳的插座部分配置了1x X电容、1对x Y电容、1个 CM02X X电容泄放IC。外壳对应12V同步整流MOS管位置加了导热垫，利用外壳进行辅助散热。

二级EMI，MOV x1、保险管x1、共模电感x2、Y电容1对、X电容x1。

整流桥为2x ALB1560 (600V / 15A @100℃)，并联来减少损耗，共享散热片，对于千瓦级的电源而言有足够多的余量。

PFC级散热片上的元器件，APFC MOS为2x Infineon IPP60R099CP (650V / 19A @100℃ / 0.099Ω)，APFC Boost Diode为1x STMicroelectronics STPSC10H065D(650V / 10A @135℃ )。

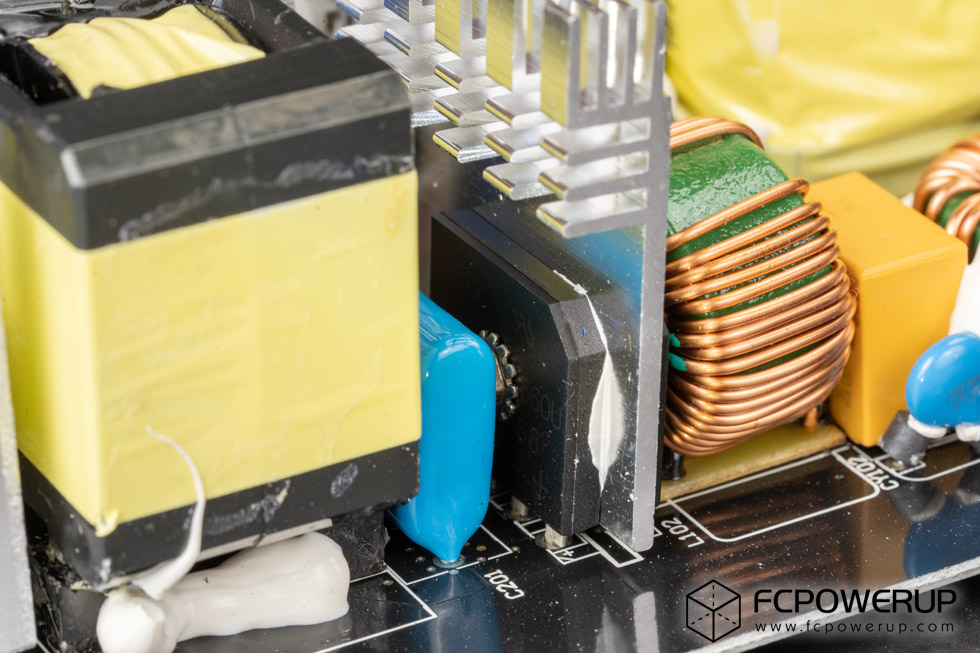

继电器和用于抑制浪涌电流的NTC热敏电阻。

Boost电容为 Hitachi, HU, 820μF/400V/105℃。

主开关管为4x Infineon IPP50R199CP (550V / 11A @100℃ / 0.199Ω)。

从左往右依次为驱动变压器、谐振电感、谐振电容、电流互感器、主变压器。

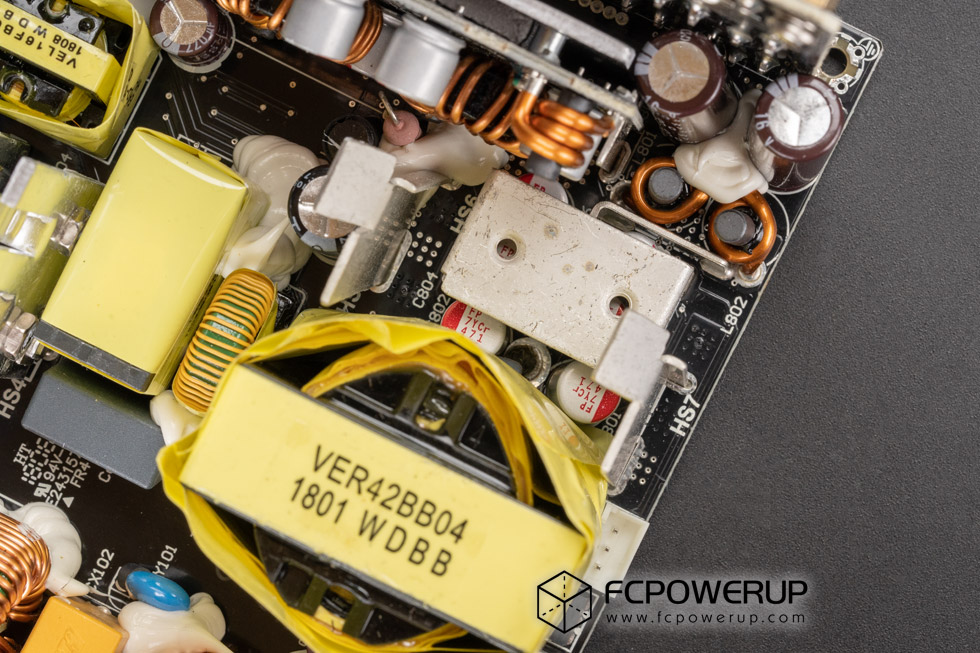

PCB背面的+12V的同步整流MOS型号已经被磨得看不清，猜测可能是Nexperia公司的器件， 上面有提到表面一侧通过导热垫向外壳方向散热，而MOS的D极相当于散热片将热量往PCB正面方向传导，PCB正面方向焊接了金属条开翅进行辅助散热。

+12V滤波电容为FPCAP的固态电容搭配NCC的W系定制电容。

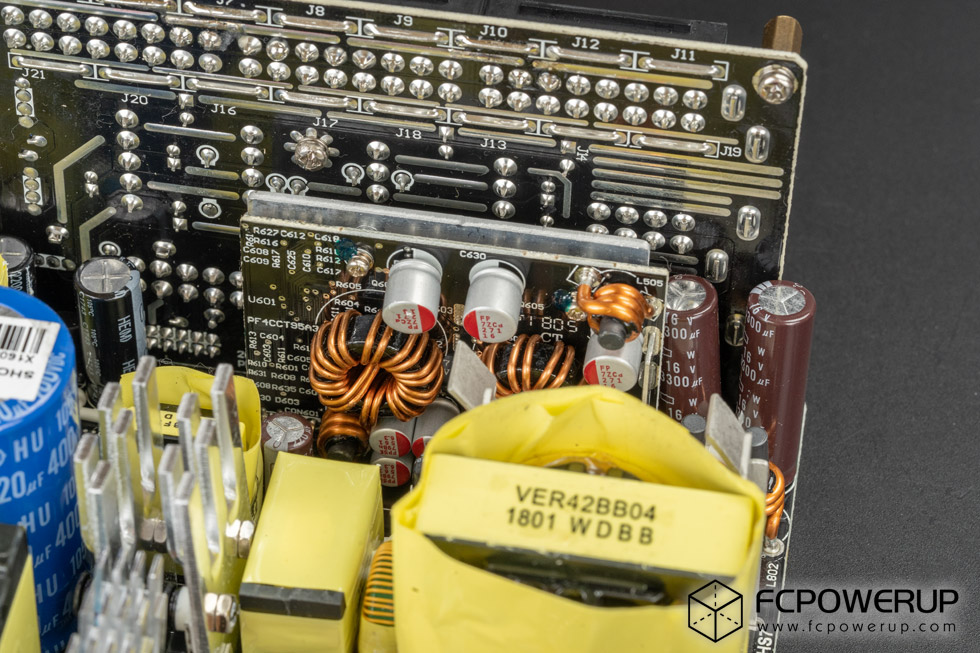

DC-DC模块应该还是常见的6x Infineon BSC0906NS配置 (30V / 40A / @100℃ / 4.5mΩ)，主控为ANPEC APW7159。

模组接线板，使用了铜条进行12V电流传输，最后一阶输出滤波由FPCAP固态电容和NCC KZE/KY电解电容负责。

5Vsb待机电路，主控是Excelliance EM8569C。

Champion CM6500UNX，PFC控制器。

Champion CM6901T6X，LLC控制器。

Weltrend WT7527V提供 OVP/UVP/OCP/SCP保护并且输出PG信号。
