外观和线材 Packaging & Cables

2-1. 外包装、外观 Packaging & Exterior

型号：be quiet! Pure Power 11 FM 1000W

电源本体规格、长度：ATX、16cm
出线方式：全模组 Fully Modular
外包装 ：纸盒
包装减震措施：硬纸板+气泡袋：✓
电源本体保护：气泡袋
线材收纳包 ：×
开机检测工具：×
中文安装指南 ：✓
魔术贴扎带 ：×
尼龙扎带 ：✓
安装螺丝： ✓
特殊配件：无
RGB支持：×
防潮剂：✓

2-2. 线材配置 Cables

be quiet! Pure Power 11 FM 1000W的线缆是一整捆出厂，我们以文字描述辅以官方的图表对线材的配置进行说明。

其中主板24Pin套编织网，12V线材为16AWG，其余电压使用18AWG规格线材，反馈线使用20AWG规格。CPU、PCIe、SATA、大4Pin模组线都是黑色PVC材质扁平线材。PCIe线材使用16AWG规格线径。在重点的12V使用较粗的16AWG规格线径值得好评。AC线材为0.75平方1.4米规格，标准的Type-I 10A 3脚插头。

具体线材长度和接口配置可参考下图官方图表

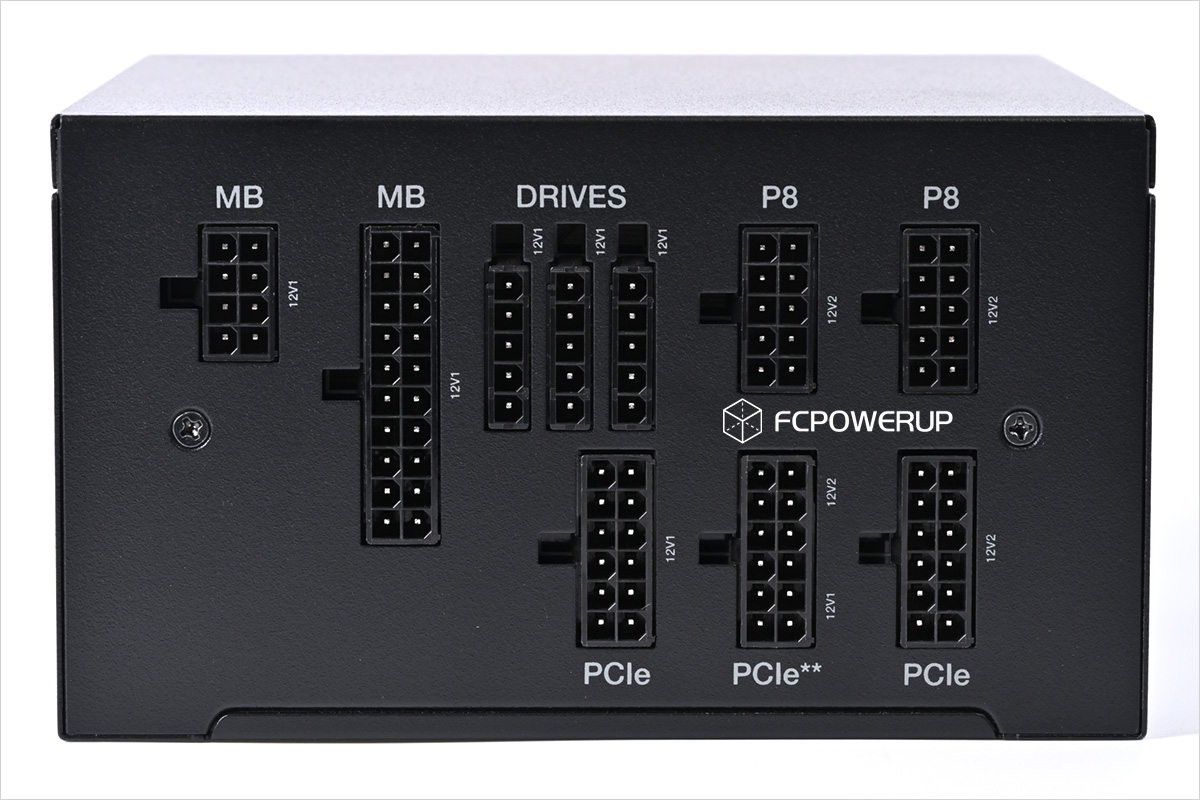

be quiet! Pure Power 11 FM 1000W模组接口12V电流配置的情况如下，12V1分配给主板24Pin、SATA+大4Pin接口和PCIe接口中的3个，共46A，12V2主要是两个CPU 8Pin和另外的3个PCIe接口，共42A。

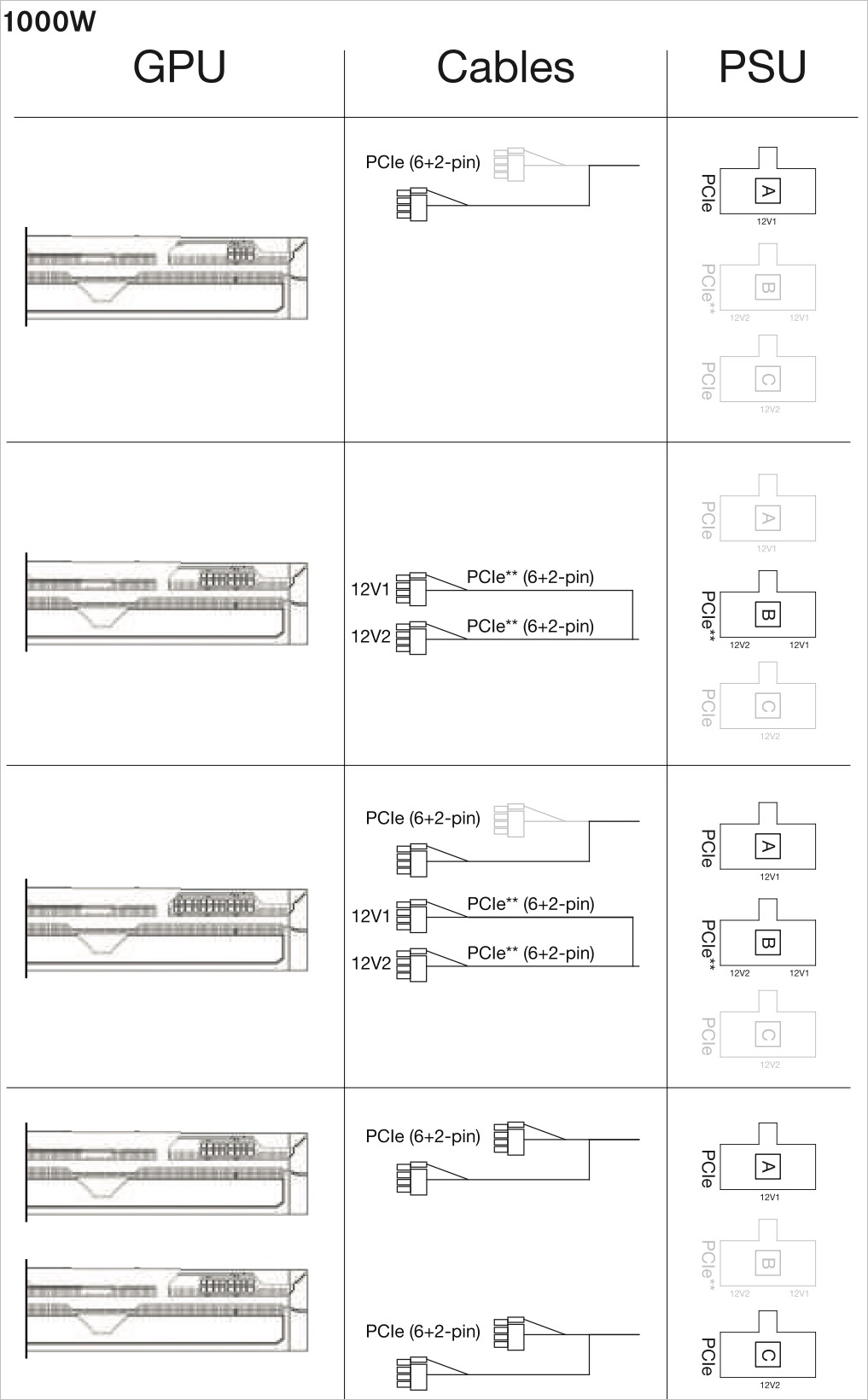

多路12V电源的接线难免要进行计算，be quiet! Pure Power 11 FM 1000W说明书中对显卡PCIe的接线方法进行了比较详细的推荐。推荐的原则是在CPU已经占用了一部分12V2的情况下尽可能让显卡使用偏向于12V1，避免12V2负载过重触发OCP过流保护。单卡单8Pin建议接到12V1的插座，双8Pin建议接到中间的插座让电流平摊给12V1和12V2，3个8Pin的显卡则使用2个12V1的插座，和1个12V2插座。双显卡则分配给左右两个插座，让12V1和12V2各自承担一张显卡的功耗。
